Bedienung

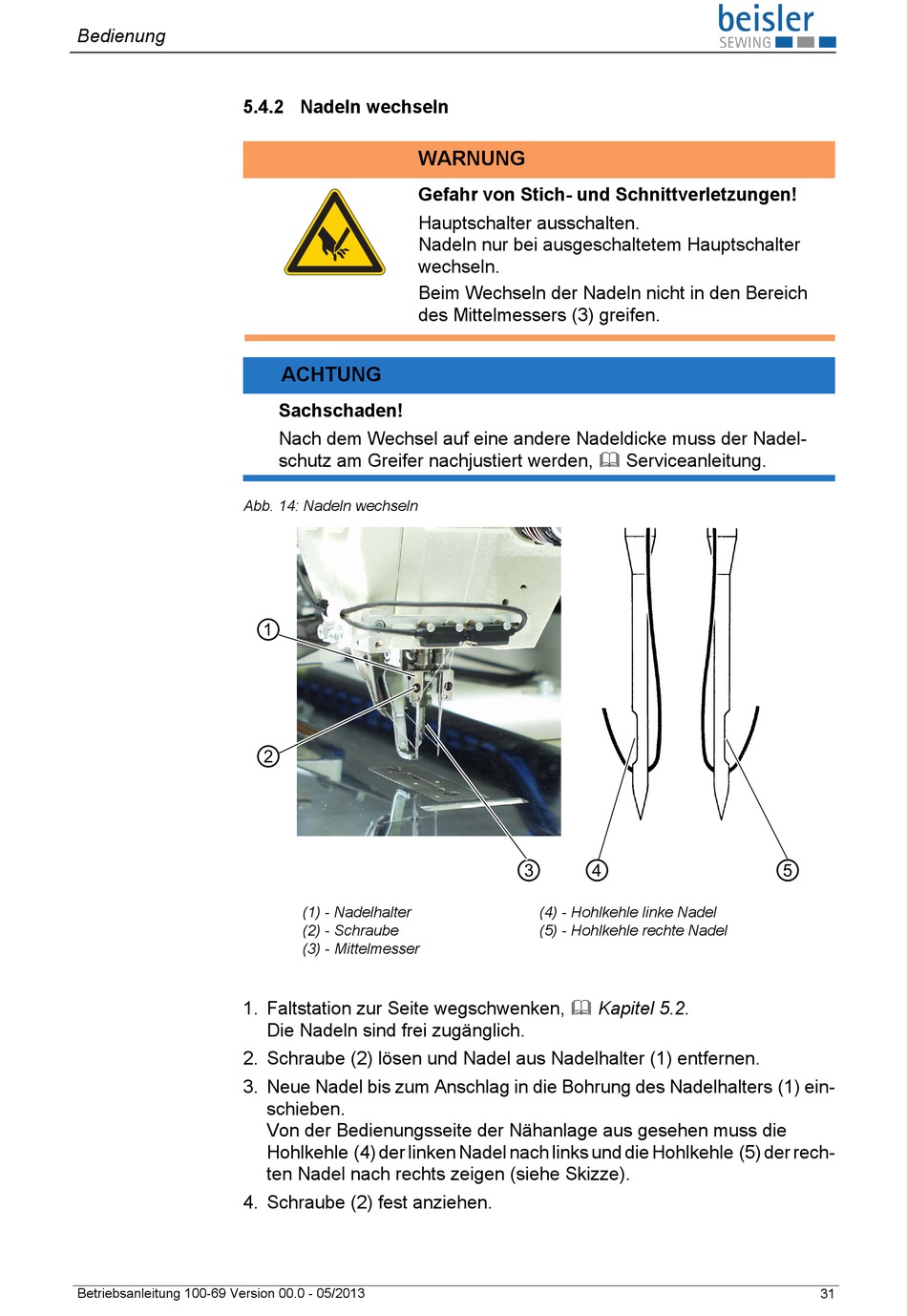

5.4.2 Nadeln wechseln
Abb. 14: Nadeln wechseln
1. Faltstation zur Seite wegschwenken, Kapitel 5.2.
2. Schraube (2) lösen und Nadel aus Nadelhalter (1) entfernen.
3. Neue Nadel bis zum Anschlag in die Bohrung des Nadelhalters (1) ein-
4. Schraube (2) fest anziehen.
Betriebsanleitung 100-69 Version 00.0 - 05/2013
WARNUNG
Gefahr von Stich- und Schnittverletzungen!
Hauptschalter ausschalten.
Nadeln nur bei ausgeschaltetem Hauptschalter
wechseln.
Beim Wechseln der Nadeln nicht in den Bereich
des Mittelmessers (3) greifen.
ACHTUNG
Sachschaden!
Nach dem Wechsel auf eine andere Nadeldicke muss der Nadel-
schutz am Greifer nachjustiert werden, Serviceanleitung.
(1) - Nadelhalter
(2) - Schraube
(3) - Mittelmesser
Die Nadeln sind frei zugänglich.
schieben.
Von der Bedienungsseite der Nähanlage aus gesehen muss die
Hohlkehle (4) der linken Nadel nach links und die Hohlkehle (5) der rech-
ten Nadel nach rechts zeigen (siehe Skizze).
(4) - Hohlkehle linke Nadel
(5) - Hohlkehle rechte Nadel
31
