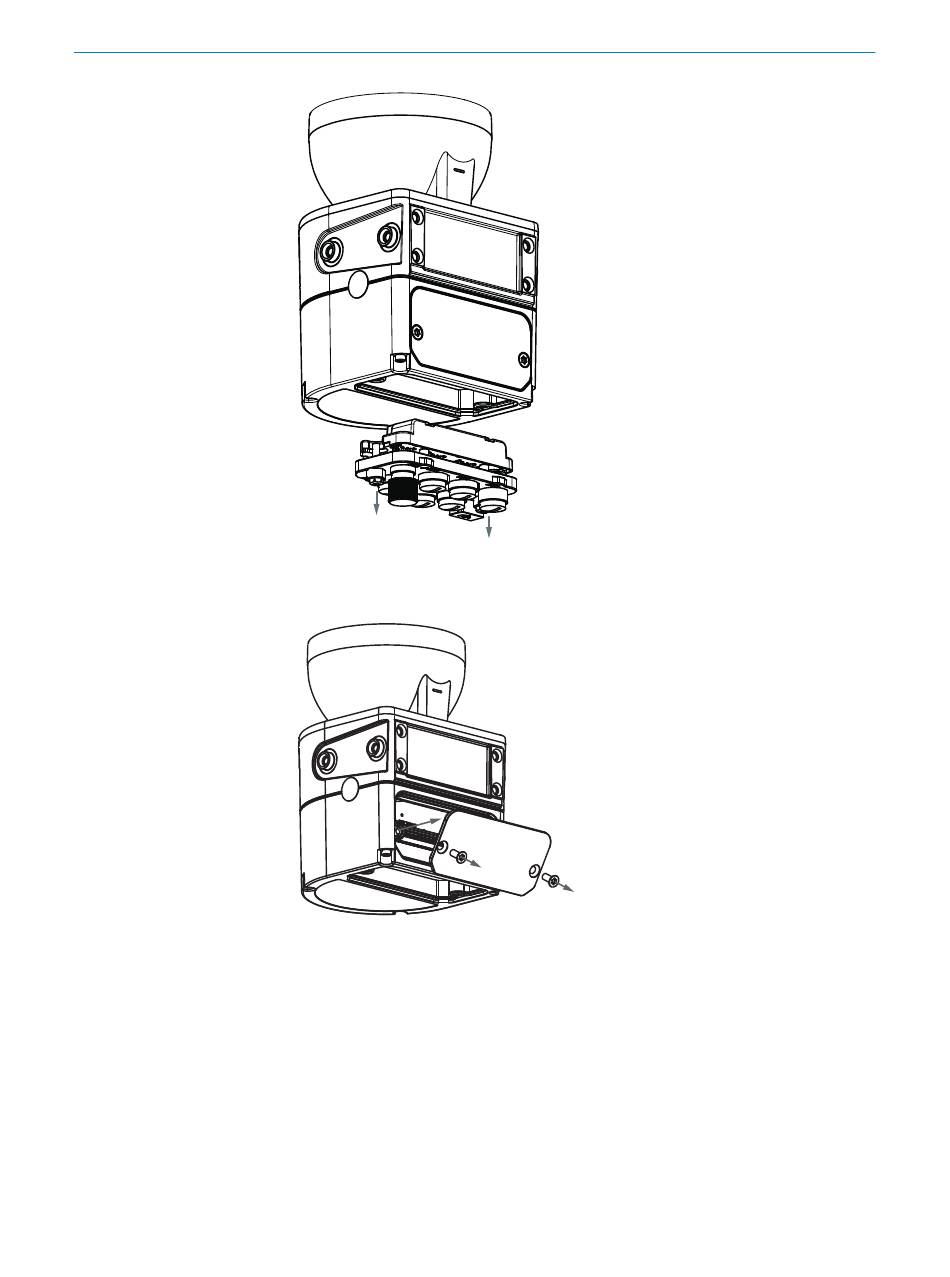

Abbildung 51: Systemstecker unten entfernen
3. Schrauben der Abdeckplatte lösen.
4. Abdeckplatte vom Sicherheits-Laserscanner abnehmen.
Abbildung 52: Abdeckplatte hinten entfernen
5. Systemstecker vorsichtig an der gewünschten Stelle (hinten oder unten) in den
Sicherheits-Laserscanner schieben.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
