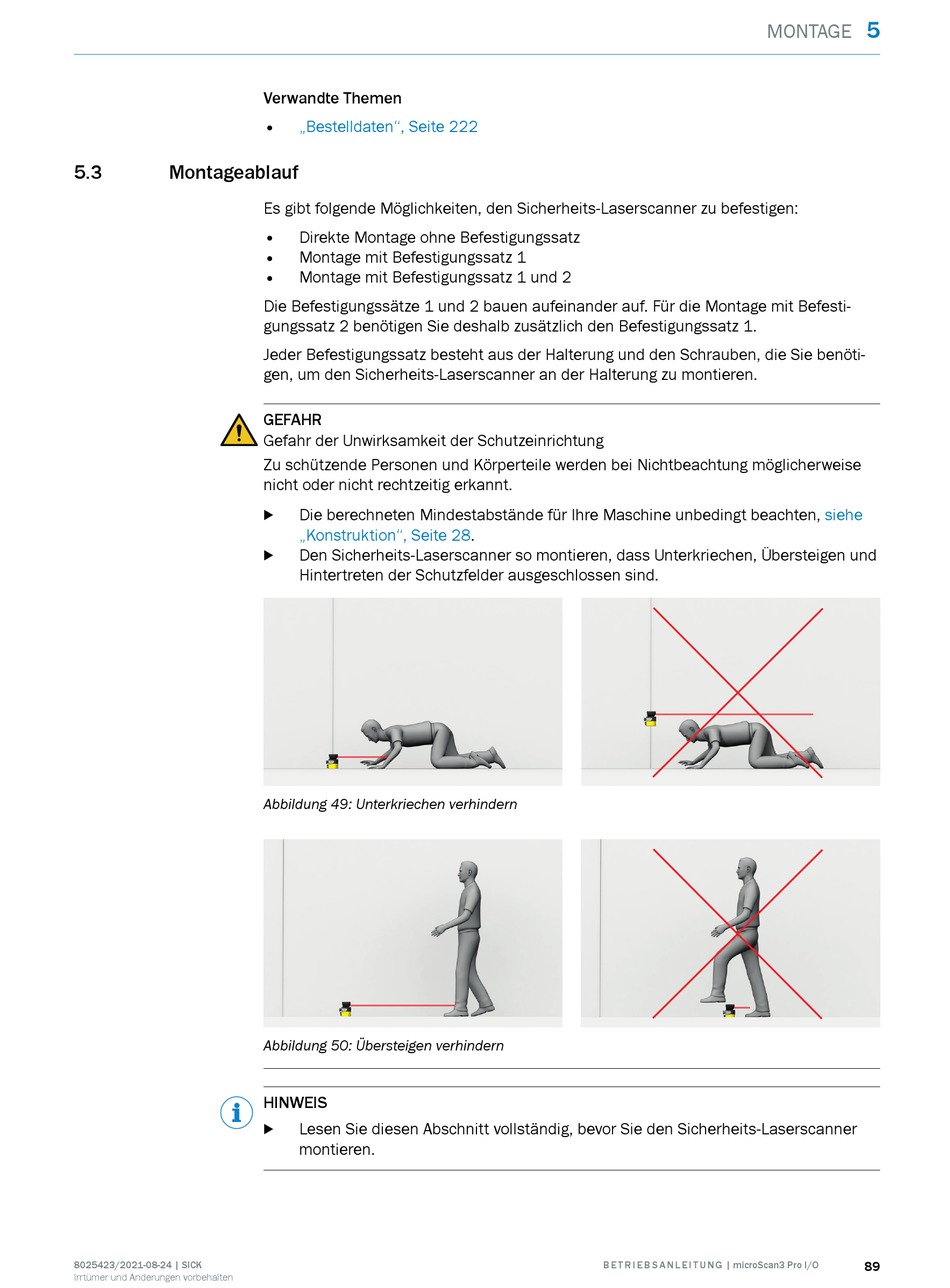

5.3

Montageablauf

8025423/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
Verwandte Themen
•
„Bestelldaten", Seite 222
Es gibt folgende Möglichkeiten, den Sicherheits-Laserscanner zu befestigen:
•
Direkte Montage ohne Befestigungssatz
•
Montage mit Befestigungssatz 1
•
Montage mit Befestigungssatz 1 und 2
Die Befestigungssätze 1 und 2 bauen aufeinander auf. Für die Montage mit Befesti‐
gungssatz 2 benötigen Sie deshalb zusätzlich den Befestigungssatz 1.
Jeder Befestigungssatz besteht aus der Halterung und den Schrauben, die Sie benöti‐
gen, um den Sicherheits-Laserscanner an der Halterung zu montieren.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung möglicherweise
nicht oder nicht rechtzeitig erkannt.
Die berechneten Mindestabstände für Ihre Maschine unbedingt beachten,
b
„Konstruktion", Seite
Den Sicherheits-Laserscanner so montieren, dass Unterkriechen, Übersteigen und
b
Hintertreten der Schutzfelder ausgeschlossen sind.
Abbildung 49: Unterkriechen verhindern
Abbildung 50: Übersteigen verhindern
HINWEIS
Lesen Sie diesen Abschnitt vollständig, bevor Sie den Sicherheits-Laserscanner
b
montieren.
