PROJEKTIERUNG
Die Schutzfeldreichweite ist abhängig von der eingestellten Scanzykluszeit und Auflösung.
4)
40 B E T R I E B S A N L E I T U N G | microScan3 Pro I/O
Zuschlag C zum Schutz gegen Übergreifen
Unter Umständen kann eine Person durch Übergreifen den Gefahrbereich erreichen,
bevor die Schutzeinrichtung den Gefahr bringenden Zustand abschaltet. Der Zuschlag C
verhindert dies.

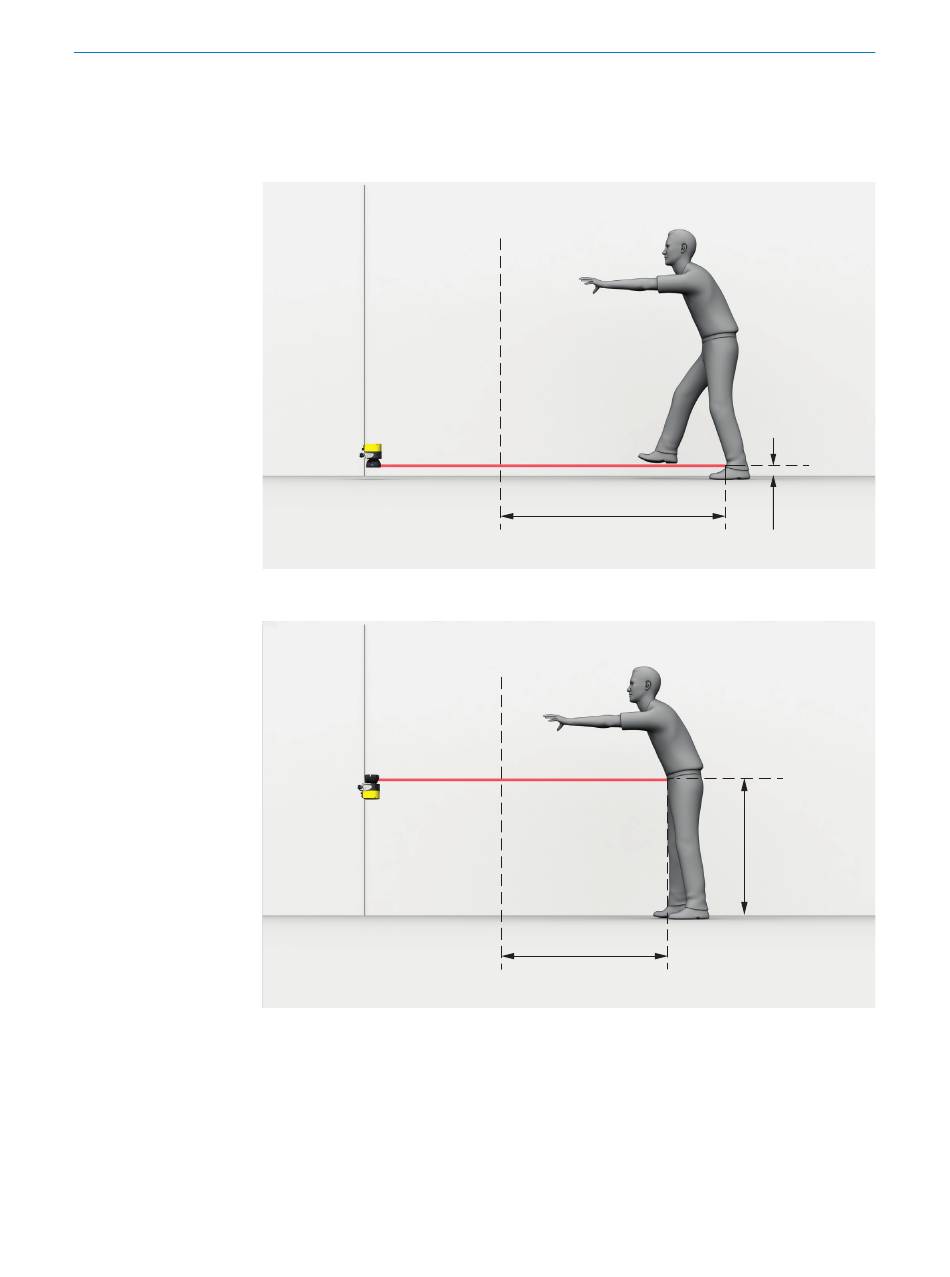

Abbildung 27: Schutz gegen Übergreifen bei niedriger Montage (Maße in mm)
Abbildung 28: Schutz gegen Übergreifen bei höherer Montage (Maße in mm)
Der nötige Zuschlag zum Mindestabstand ist abhängig von der Höhe der Scanebene
des Schutzfelds. Wenn der Sicherheits-Laserscanner niedrig angebracht ist, ist der
Zuschlag größer, als wenn er hoch angebracht ist.
C = 1200 mm
C = 850 mm
Irrtümer und Änderungen vorbehalten
H ≈ 0 mm
D
H = 875 mm
D
