10
INSTANDHALTUNG
10.6 Regelmäßige Prüfung
174 B E T R I E B S A N L E I T U N G | microScan3 Pro I/O
Vorgehensweise
1. Sicherstellen, dass die Umgebung sauber und frei von Nebel, Feuchtigkeit und
Staub ist.
2. Anschlussleitungen vom Systemstecker lösen.
3. Bei Bedarf: Den Sicherheits-Laserscanner an einen sauberen Ort bringen.
4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heits-Laserscanner entfernen.

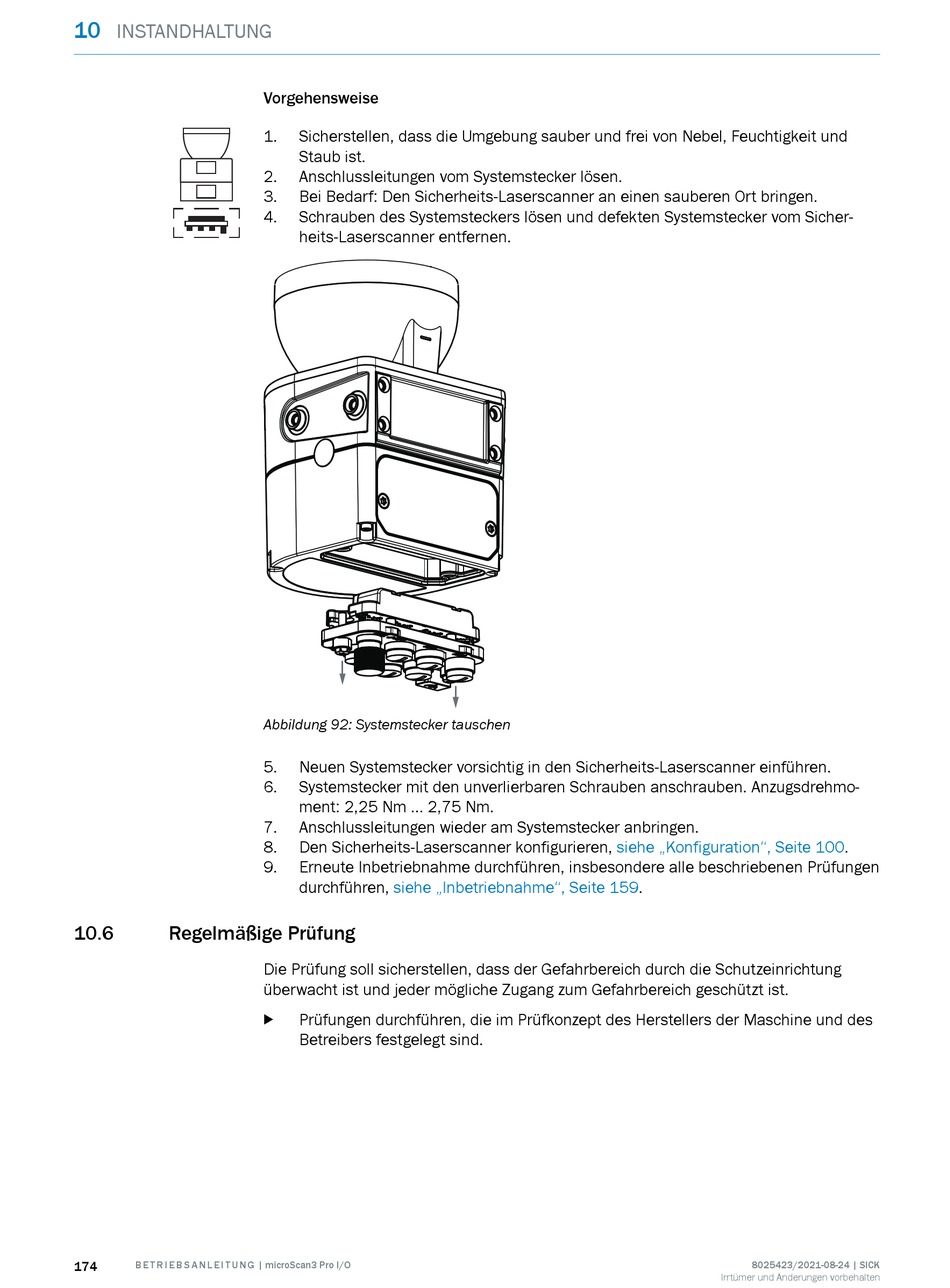

Abbildung 92: Systemstecker tauschen
5. Neuen Systemstecker vorsichtig in den Sicherheits-Laserscanner einführen.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
7. Anschlussleitungen wieder am Systemstecker anbringen.
8. Den Sicherheits-Laserscanner konfigurieren,
9. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen, siehe „Inbetriebnahme", Seite
Die Prüfung soll sicherstellen, dass der Gefahrbereich durch die Schutzeinrichtung
überwacht ist und jeder mögliche Zugang zum Gefahrbereich geschützt ist.
Prüfungen durchführen, die im Prüfkonzept des Herstellers der Maschine und des
b
Betreibers festgelegt sind.
siehe „Konfiguration", Seite
159.
8025423/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
100.
