11.3.2

Detaillierte Diagnose

Abbildung 96: Menü
8025423/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
Anzeige Gerät oder Konfigura‐
tion
Alle Geräte und Konfi‐
gurationen
Der Sicherheits-Laserscanner ist mit 4 Tasten und einem grafischen Display ausgestat‐
tet. Über die Tasten können Sie Informationen auf dem Display anzeigen und einfache
Einstellungen vornehmen.
HINWEIS
Die Displaysprache wird bei der Konfiguration mit dem Safety Designer festgelegt. Mit
den Tasten am Display können die Displaysprache und die Konfiguration nicht geändert
werden.
Tasten
1
3

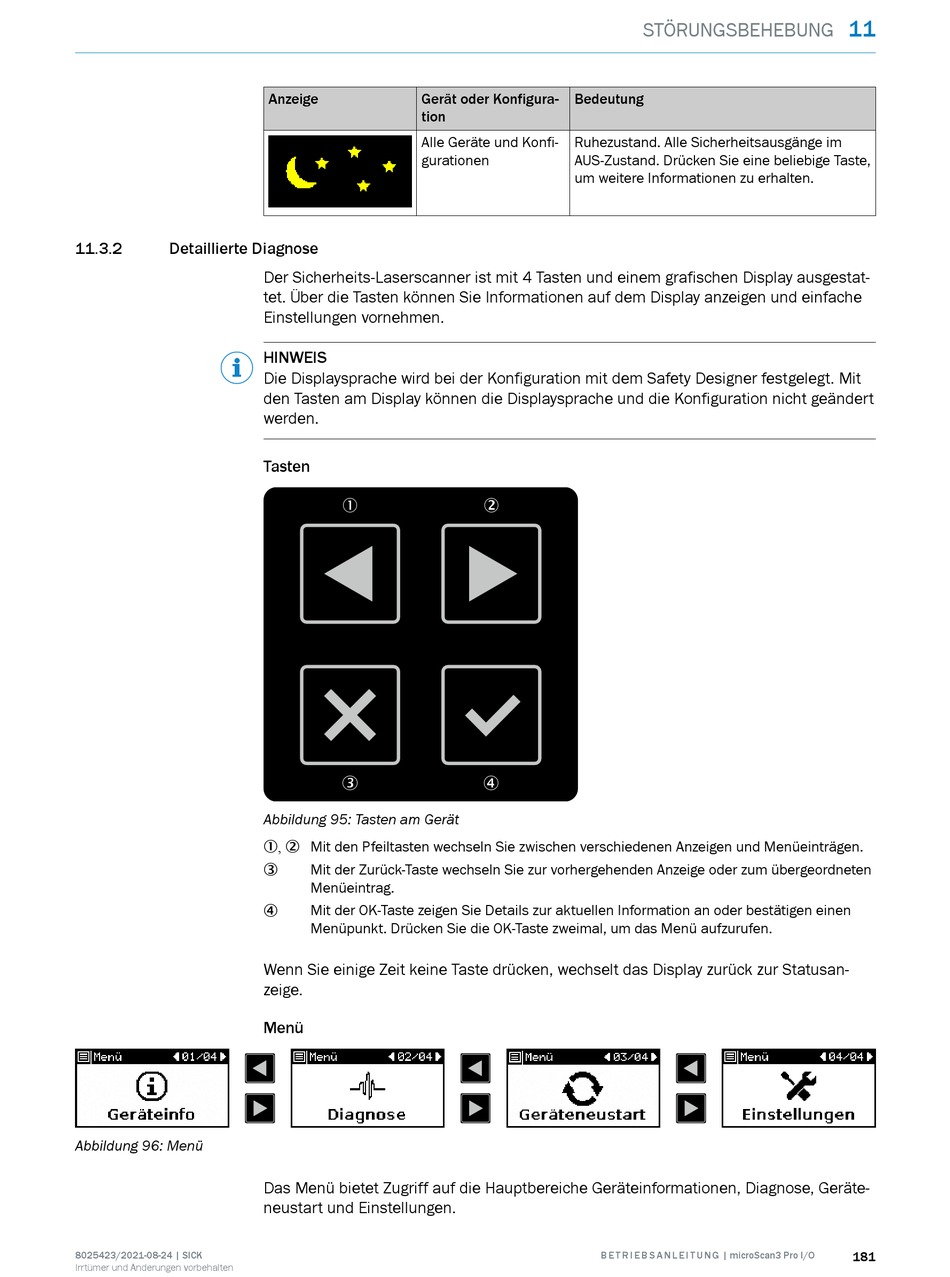

Abbildung 95: Tasten am Gerät
1, 2 Mit den Pfeiltasten wechseln Sie zwischen verschiedenen Anzeigen und Menüeinträgen.
Mit der Zurück-Taste wechseln Sie zur vorhergehenden Anzeige oder zum übergeordneten
3
Menüeintrag.
Mit der OK-Taste zeigen Sie Details zur aktuellen Information an oder bestätigen einen
4
Menüpunkt. Drücken Sie die OK-Taste zweimal, um das Menü aufzurufen.
Wenn Sie einige Zeit keine Taste drücken, wechselt das Display zurück zur Statusan‐
zeige.
Menü
Das Menü bietet Zugriff auf die Hauptbereiche Geräteinformationen, Diagnose, Geräte‐
neustart und Einstellungen.
STÖRUNGSBEHEBUNG
Bedeutung
Ruhezustand. Alle Sicherheitsausgänge im
AUS-Zustand. Drücken Sie eine beliebige Taste,
um weitere Informationen zu erhalten.
2
4
