4.3.6.3 Höhe der Scanebene
8025423/2021-08-24 | SICK
Irrtümer und Änderungen vorbehalten
Berechnung des Zuschlags C
Wenn Sie genügend freie Fläche vor Ihrer Maschine zur Verfügung haben, verwen‐
b
den Sie als Zuschlag C den Wert 1200 mm.
Wenn Sie den Mindestabstand so gering wie möglich halten wollen, berechnen Sie
b
C mit folgender Formel:
C = 1200 mm – (0,4 × H
Dabei ist:
H = Höhe des Schutzfelds über dem Boden in Millimeter (mm).
°
D
✓
Wenn das Ergebnis C ≥ 850 mm ist, dann verwenden Sie den errechneten Wert
als Zuschlag C.
✓
Wenn das Ergebnis C < 850 mm ist, dann verwenden Sie C = 850 mm (dieser
Wert entspricht einer Armlänge und gilt als Mindestzuschlag zum Schutz gegen
Übergreifen).
Überblick
Wenn Sie für eine Gefahrbereichsabsicherung eine Auflösung von 70 mm wählen, kann
ein menschliches Bein unter Umständen nicht erkannt werden. Der Grund ist, dass
kein Strahl auf das Bein trifft, sondern die Strahlen seitlich am Knöchel vorbeigehen
(siehe Abbildung 29, Seite
Höhe von mindestens 300 mm (Höhe der Scanebene) montieren, befindet sich die
Scanebene auf Wadenhöhe und das Bein wird auch mit einer Auflösung von 70 mm
erkannt (siehe Abbildung 30, Seite

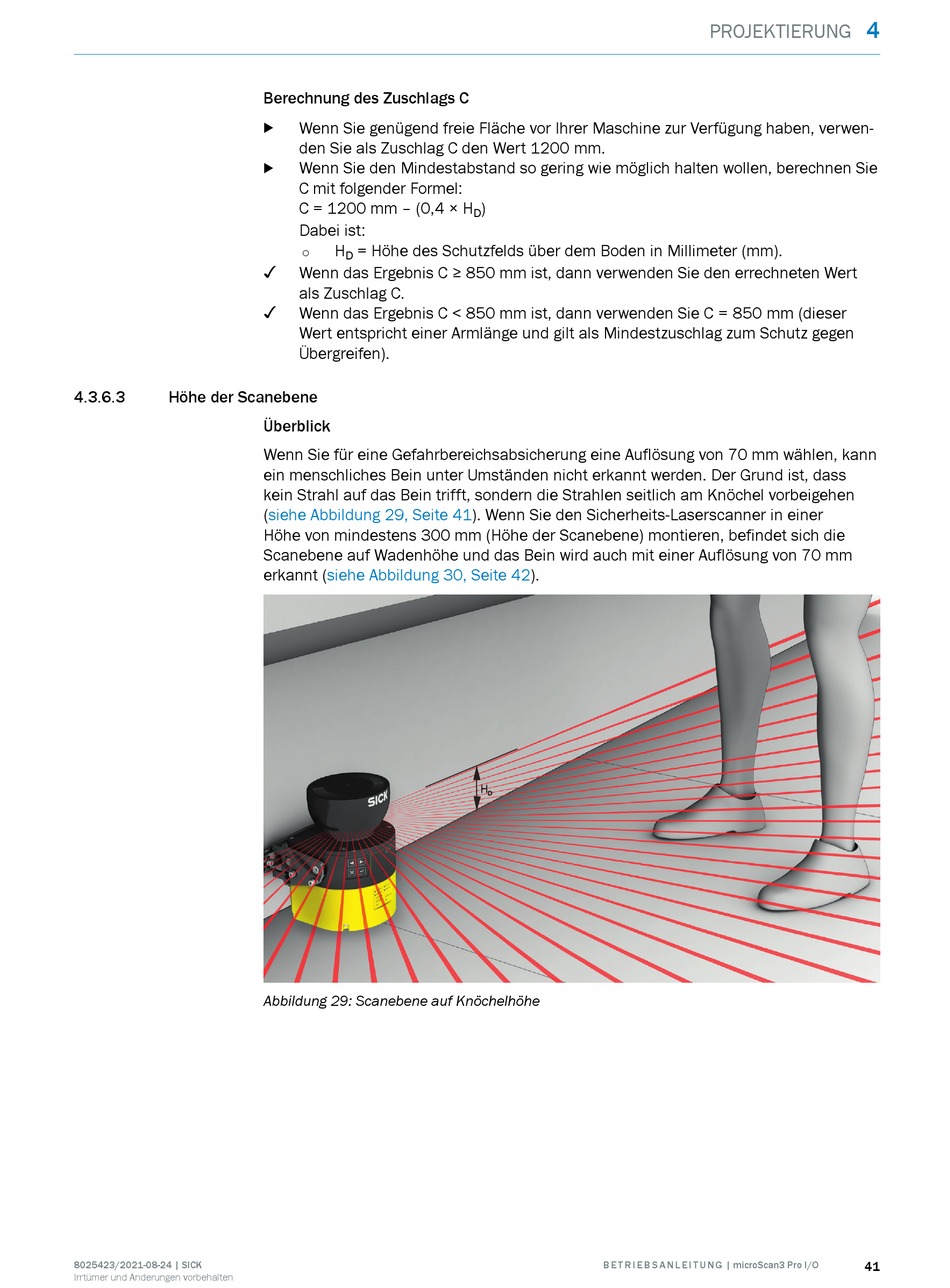

Abbildung 29: Scanebene auf Knöchelhöhe
)
D
41). Wenn Sie den Sicherheits-Laserscanner in einer
42).
