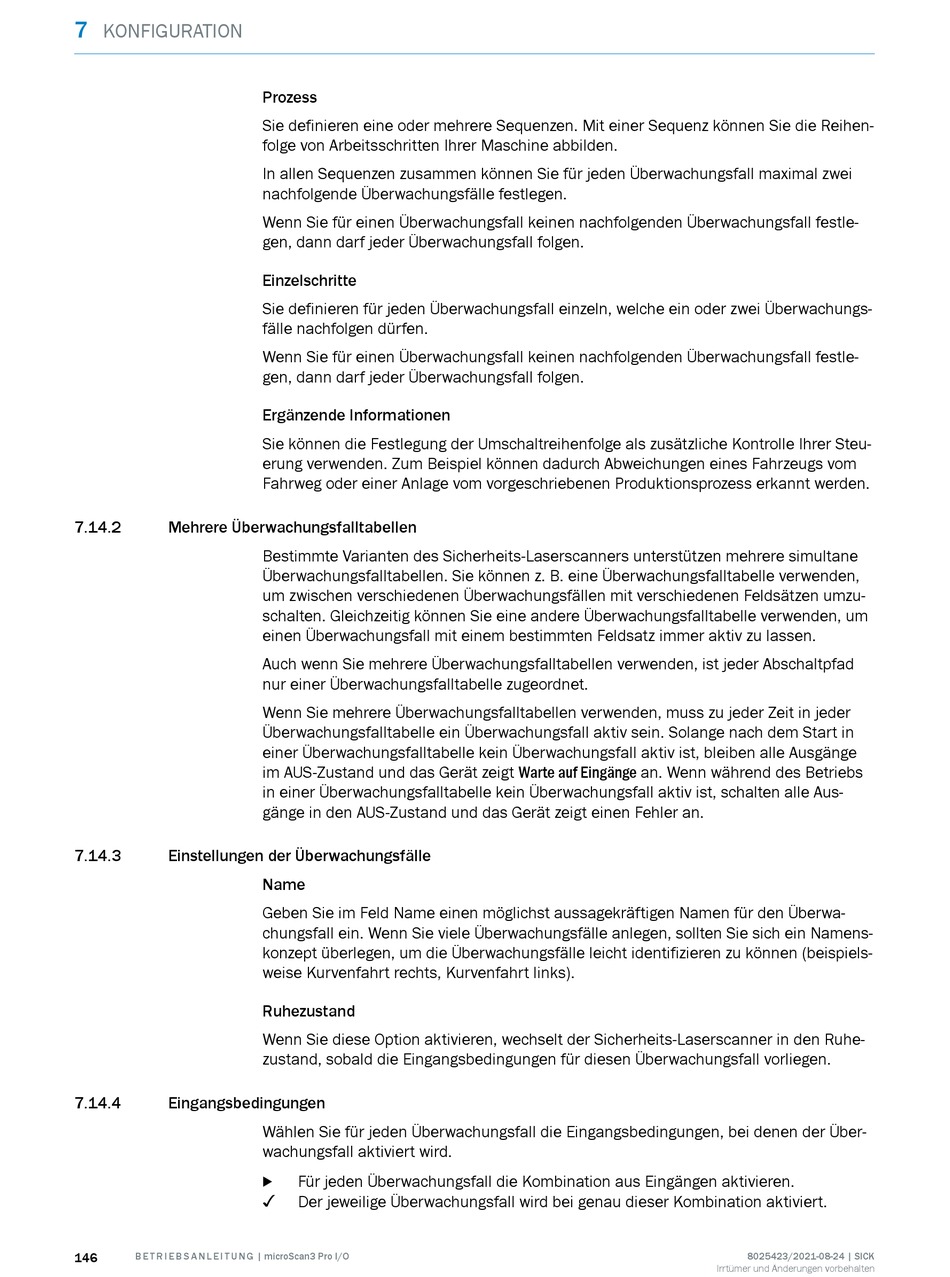

7
KONFIGURATION
7.14.2 Mehrere Überwachungsfalltabellen
7.14.3 Einstellungen der Überwachungsfälle
7.14.4

Eingangsbedingungen

146 B E T R I E B S A N L E I T U N G | microScan3 Pro I/O
Prozess
Sie definieren eine oder mehrere Sequenzen. Mit einer Sequenz können Sie die Reihen‐
folge von Arbeitsschritten Ihrer Maschine abbilden.
In allen Sequenzen zusammen können Sie für jeden Überwachungsfall maximal zwei
nachfolgende Überwachungsfälle festlegen.
Wenn Sie für einen Überwachungsfall keinen nachfolgenden Überwachungsfall festle‐
gen, dann darf jeder Überwachungsfall folgen.
Einzelschritte
Sie definieren für jeden Überwachungsfall einzeln, welche ein oder zwei Überwachungs‐
fälle nachfolgen dürfen.
Wenn Sie für einen Überwachungsfall keinen nachfolgenden Überwachungsfall festle‐
gen, dann darf jeder Überwachungsfall folgen.
Ergänzende Informationen
Sie können die Festlegung der Umschaltreihenfolge als zusätzliche Kontrolle Ihrer Steu‐
erung verwenden. Zum Beispiel können dadurch Abweichungen eines Fahrzeugs vom
Fahrweg oder einer Anlage vom vorgeschriebenen Produktionsprozess erkannt werden.
Bestimmte Varianten des Sicherheits-Laserscanners unterstützen mehrere simultane
Überwachungsfalltabellen. Sie können z. B. eine Überwachungsfalltabelle verwenden,
um zwischen verschiedenen Überwachungsfällen mit verschiedenen Feldsätzen umzu‐
schalten. Gleichzeitig können Sie eine andere Überwachungsfalltabelle verwenden, um
einen Überwachungsfall mit einem bestimmten Feldsatz immer aktiv zu lassen.
Auch wenn Sie mehrere Überwachungsfalltabellen verwenden, ist jeder Abschaltpfad
nur einer Überwachungsfalltabelle zugeordnet.
Wenn Sie mehrere Überwachungsfalltabellen verwenden, muss zu jeder Zeit in jeder
Überwachungsfalltabelle ein Überwachungsfall aktiv sein. Solange nach dem Start in
einer Überwachungsfalltabelle kein Überwachungsfall aktiv ist, bleiben alle Ausgänge
im AUS-Zustand und das Gerät zeigt Warte auf Eingänge an. Wenn während des Betriebs
in einer Überwachungsfalltabelle kein Überwachungsfall aktiv ist, schalten alle Aus‐
gänge in den AUS-Zustand und das Gerät zeigt einen Fehler an.
Name
Geben Sie im Feld Name einen möglichst aussagekräftigen Namen für den Überwa‐
chungsfall ein. Wenn Sie viele Überwachungsfälle anlegen, sollten Sie sich ein Namens‐
konzept überlegen, um die Überwachungsfälle leicht identifizieren zu können (beispiels‐
weise Kurvenfahrt rechts, Kurvenfahrt links).
Ruhezustand
Wenn Sie diese Option aktivieren, wechselt der Sicherheits-Laserscanner in den Ruhe‐
zustand, sobald die Eingangsbedingungen für diesen Überwachungsfall vorliegen.
Wählen Sie für jeden Überwachungsfall die Eingangsbedingungen, bei denen der Über‐
wachungsfall aktiviert wird.
Für jeden Überwachungsfall die Kombination aus Eingängen aktivieren.
b
✓
Der jeweilige Überwachungsfall wird bei genau dieser Kombination aktiviert.
