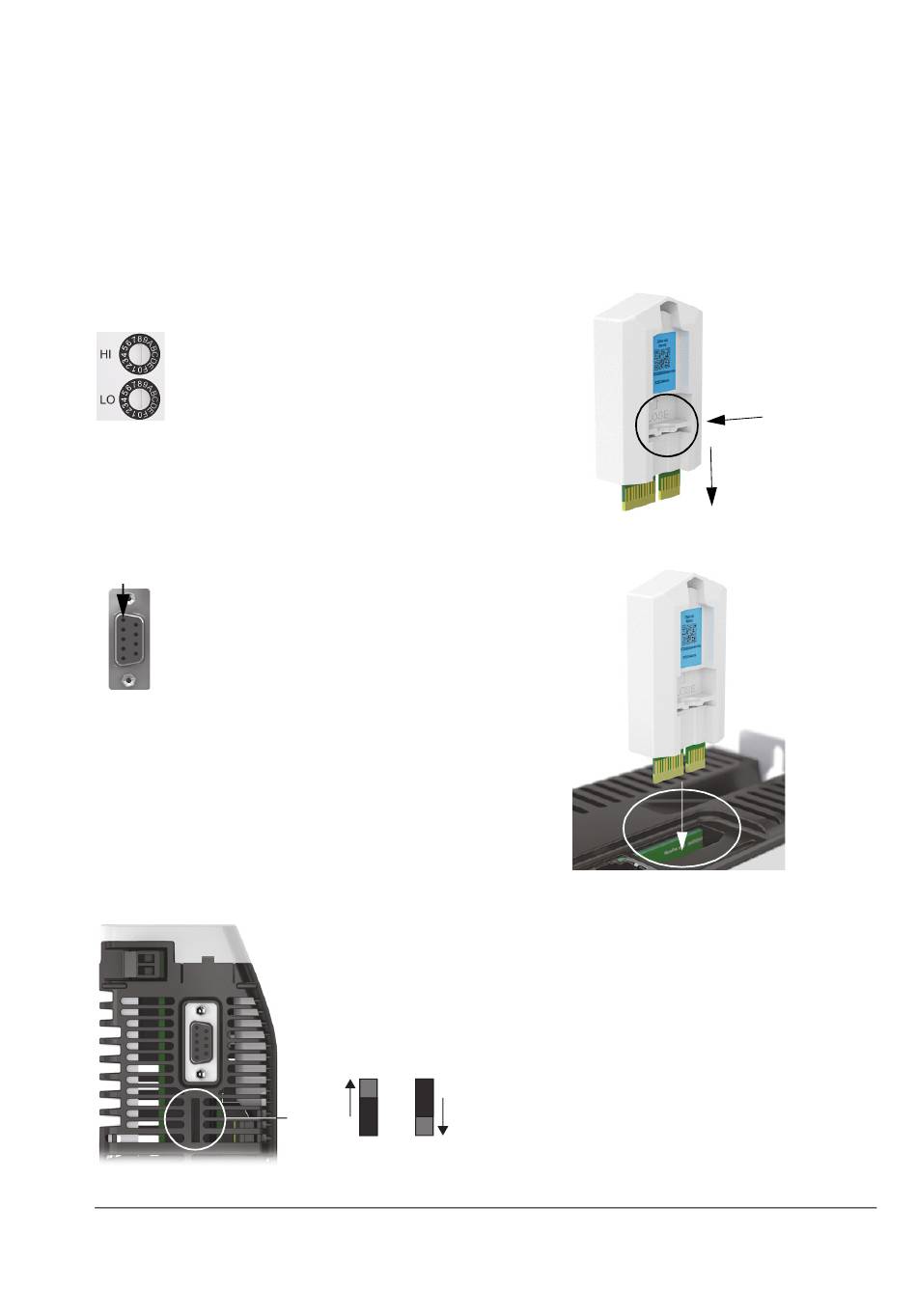

E1/E2: Konfiguration av Ethernet-
port
De roterande avläses en gång vid starten.
Brytarna väljer driftläge för Ethernet-
fältbusskontakterna E1 och E2 på
drivmodulens övre panel.
Värde Läge
00 EtherCAT-slavläge
01-EF Ethernet POWERLINK CN-läge:
valt läge är nod-ID
F0 Reserverad
F1 Reserverad
F2-FF Reserverad
X7: Inkrementell kodare in/ut
Den sekundära inkrementella kodarens in-/
utgångsanslutning tillhandahåller A/B-kanaler
och en Z-indexkanal.
Stift 1
1 CHA+
2 CHB+
3 CHZ+
4 (NC)
5 GND
SW2: försörjningsspänning för
återkoppling
SW2 ställer in utspänningen för
återkopplingskontakt X8, stift 12. Kontrollera att
rätt utspänning är vald. De flesta
återkopplingsenheterna kräver 5 V, men vissa
Hiperface-enheter kräver 8 V.
6 CHA–
7 CHB–
8 CHZ–
9 (NC)
SW2
5 V 8 V
Minnesenhet
Minnesenheten är en viktig del av drivmodulen
som alltid måste installeras. Det är inte
meningen att den ska tas bort och sättas i
upprepade gånger.
• Öppna minnesenheten:
• Sätta i minnesenheten:
Bruksanvisning
Fortsätt med starten av drivmodulen enligt
anvisningarna i bruksanvisningen för
MicroFlex e190.
Snabbguide för installation – MicroFlex e190
65
