Соединения
E2
E1
X1A
E3
X1B
X3
X4
X8
X2
X7
SW2
Размеры проводки и моменты затяжки:
X1A: Dinkle EC762V-B3253206P-BK
X1B: Dinkle EC762V-B3253203P-BK
2
0,2...6,0 мм
(30*...10 AWG)
* Минимальный размер для установок UL составляет 14 AWG.
Момент: 0,7 Н·м (6,2 фунт-силы·дюйма)
X2: Phoenix Contact MVSTBR 2,5HC/
2-ST-5,08
2
0,2...2,5 мм
(24...12 AWG)
Момент: 0,6 Н·м (5,3 фунт-силы·дюйма)
X3, X4: Weidmüller B2L 3.50/20/180,
Weidmüller B2L 3.50/8/180
2
0,2...1,0 мм
(28...16 AWG)
Примечания:
Схема проводки представлена только в демонстративных
целях. Полная информация по всем соединениям, включая X7
и X8, содержится в руководстве пользователя MicroFlex e190
(код: 3AXD500000373236).
Руководство по быстрой установке MicroFlex e190
All manuals and user guides at all-guides.com
Полевая шина
локальной сети
(Ethernet fieldbus)
Управляющий узел
локальной сети (ПК)
Вход/выход
Безоп. откл. момента
Универсальный вход
кодового датчика позволяет
применять блоки обратной
связи разных типов.
См. руководство
пользователя MicroFlex
e190.
Дополнительный
источник питания 24 В
Вход/выход инкрементного
кодового датчика
Переключатель
напряжения X8

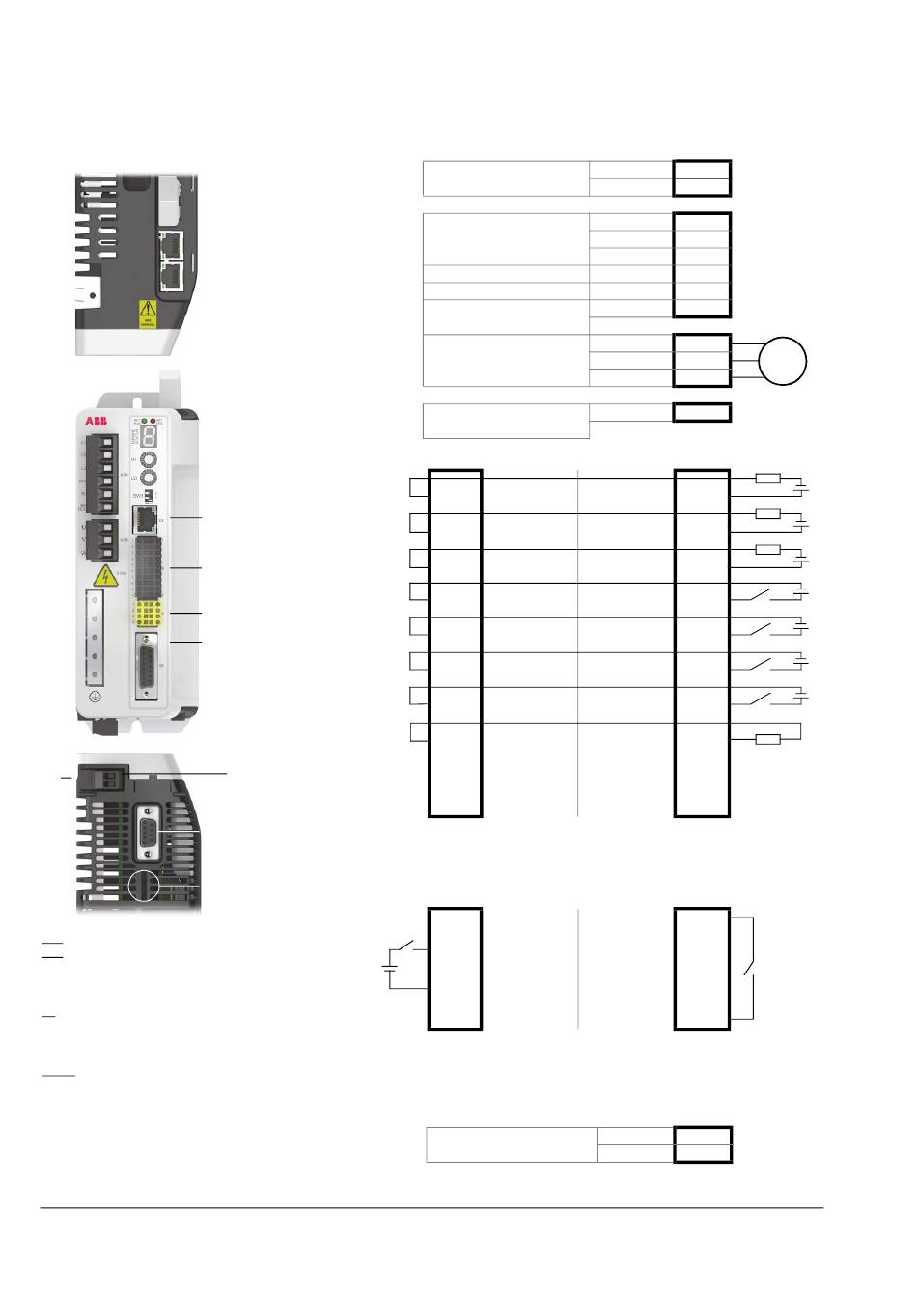

Пример:
Вход STO с
использованием
внешнего
источника
питания 24 В
Полевая шина
Входное напряжение
переменного тока
115...240 В ±10%
Шина постоянного тока -
Тормозной резистор
Шина постоянного тока + /
тормозной резистор
Выход
электродвигателя
Управляющий узел
локальной сети (ПК)
X3
Статус-/DO0-
Статус-/DO0+
1
2
DO2-
3
DO1-
4
DI2-
5
DI3-
6
DI1-
7
DI0-
8
AGND
9
AI0-
10
Экран
X4
1
STO1
2
STO2
3
SGND
4
Выход 24 В
Выход 24 В
Безоп. откл. момента: обе цепи должны быть замкнуты для
пуска привода.
Все соединения дублируются для облегчения монтажа
проводки.
Внешний источник питания
(дополнительный): 24 В, 1 A
E1/E2
ВХОД
E2
E1
ВЫХОД
X1A
L1
1
L2
2
L3
3
4
UDC-
5
R-
6
R+/UDC+
X1B
U
1
V
2
W
3
E3
1
X3
11
DO2+
12
DO1+
13
DI2+
14
DI3+
15
DI1+
16
DI0+
17
AO0
18
AI0+
19
Экран
20
X4
STO1
11
Пример: Вход STO
использованием
STO2
12
внутреннего
источника питания
24 В
SGND
13
14
X2
0 В
1
+24 В ВХ.
2
M
