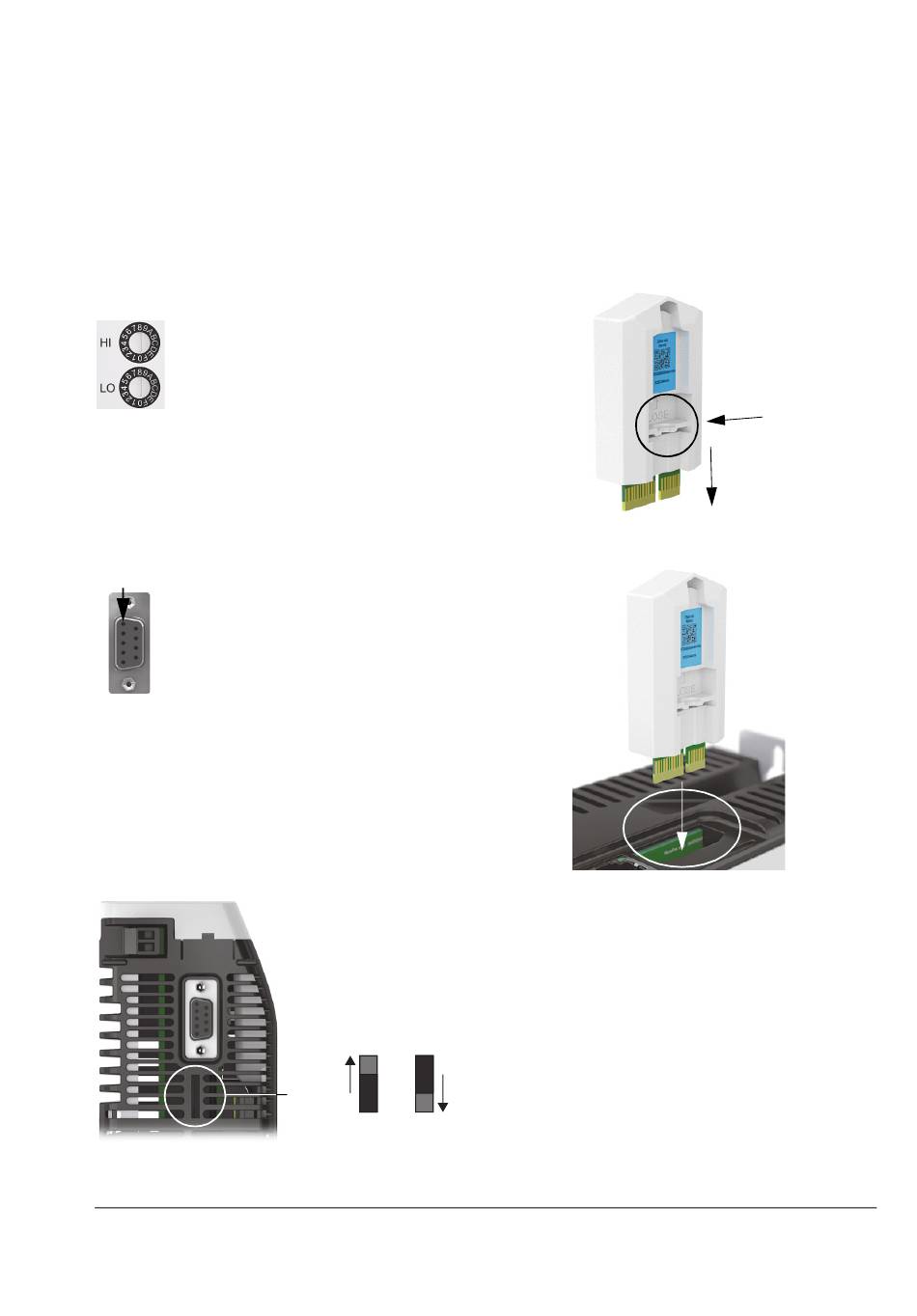

E1 / E2 : Configuration des ports Ethernet
Les commutateurs rotatifs sont lus une fois au
démarrage. Les commutateurs sélectionnent le
mode de fonctionnement des connecteurs
Ethernet de bus de terrain E1 et E2 sur le
panneau supérieur du variateur.
Valeur Mode
00 Mode esclave EtherCAT
01-EF Mode Ethernet POWERLINK CN :
la valeur sélectionnée est l'identi-
fiant du nœud
F0 Réservé
F1 Réservé
F2-FF Réservé
X7 : Entrée/sortie d'encodeur incrémental
Les raccordements d'entrée/sortie d'encodeur
incrémental secondaires fournissent les voies
A/B et une voie d'index Z.
Broche 1
1 CHA+
2 CHB+
3 CHZ+
4 (NC)
5 GND
SW2 : tension d'alimentation de retour
SW2 règle la tension de sortie d'alimentation
sur le connecteur de retour X8, en broche 12.
Vérifiez que la bonne tension de sortie est
sélectionnée. La plupart des codeurs
nécessitent une tension de 5 V, mais certains
dispositifs Hiperface nécessitent 8 V.
6 CHA-
7 CHB-
8 CHZ-
9 (NC)
SW2
5 V 8 V
Unité mémoire
L'unité mémoire est un élément essentiel du
pilote ; elle doit être installée dans tous les cas.
Ce module n'est pas conçu pour être retiré et
inséré fréquemment.
• Ouvrir le module de mémoire :
• Insérer le module de mémoire :
Manuel de l'utilisateur
Procédez à la mise en route du variateur
conformément au instructions du Manuel
d'utilisation du MicroFlex e190.
Mémento d'installation - MicroFlex e190
33
