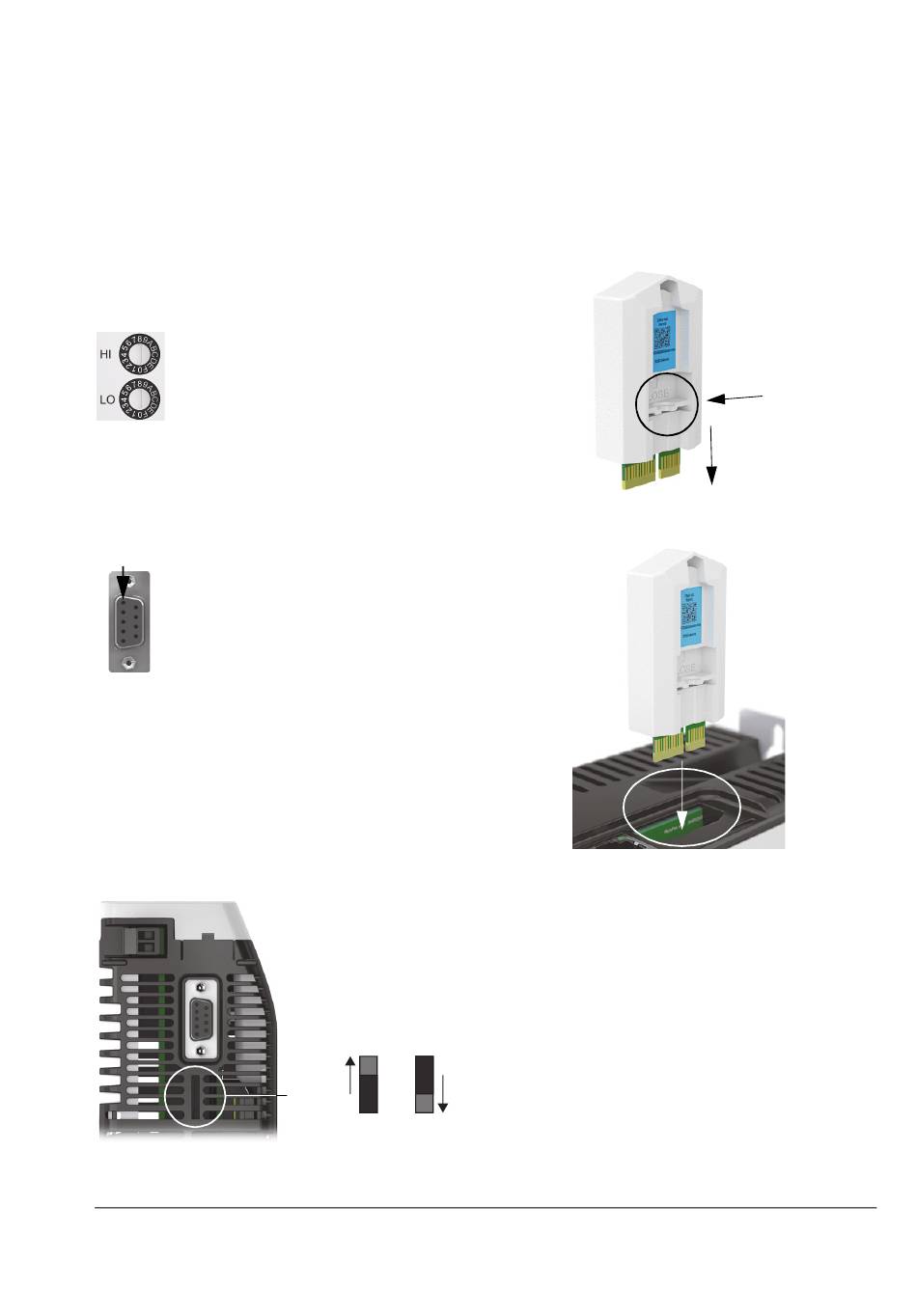

E1 / E2: Ethernet bağlantı noktası
yapılandırması
Döner anahtarlar başlatma sırasında bir kez
okunur. Anahtarlarla sürücü üst panelinde
bulunan E1 ve E2 Ethernet fieldbus
konektörleri için çalışma modu seçilir.
Değer Mod
00 EtherCAT slave modu
01-EF Ethernet POWERLINK CN modu:
seçilen değer düğüm kimliğidir
F0 Ayrıldı
F1 Ayrıldı
F2-FF Ayrıldı
X7: Artımlı kodlayıcı girişi / çıkışı
İkinci artımlı kodlayıcı giriş/çıkış bağlantısı A/B
kanallarını ve bir Z dizin kanalını sağlar.
Pin 1
1 CHA+
2 CHB+
3 CHZ+
4 (NC)
5 GND
SW2: geri besleme gerilimi
SW2, geri besleme konektörü X8, pin 12
üzerindeki besleme çıkış gerilimini belirler.
Doğru çıkış geriliminin seçilip seçilmediğini
kontrol edin. Çoğu geri besleme cihazları için
5 V gerekir, ancak bazı Hiperface cihazlar için
8 V gerekir.
6 CHA-
7 CHB-
8 CHZ-
9 (NC)
SW2
5 V 8 V
Bellek ünitesi
Bellek ünitesi sürücünün önemli bir parçasıdır
ve mutlaka takılı olmalıdır. Bu parça sık sık
çıkarılıp takılabilecek şekilde tasarlanmamıştır.
• Bellek ünitesini açın:
• Bellek ünitesini takın:
Kullanıcı kılavuzu
MicroFlex e190 Kullanıcı Kılavuzu'ndaki
talimatlara göre sürücüyü çalıştırma aşamasına
geçin.
Hızlı kurulum kılavuzu - MicroFlex e190
73
