电气安装
隔离开关
熔断器
电源滤波器
MicroFlex e190
(3)
UDC- UDC+
R- R+ PE
制动电阻
注意：
(1) 如果使用了输入屏蔽电缆，并且屏蔽层的
导电率低于相导体导电率的 50%，那么请使用带
有接地导体或者单独 PE 导体的电缆。
(2) 对于电机电缆，如果电缆屏蔽层的导电率
低于相导体导电率的 50% 并且没有对称的接地
导体，那么必须使用单独的地线电缆。
(3) MicroFlex e190 可通过直流电源供电。参
见用户手册。
L1/L L2/N L3 PE
L1 L2 L3 PE
PE U V W
V
U W
(2)
PE
电机

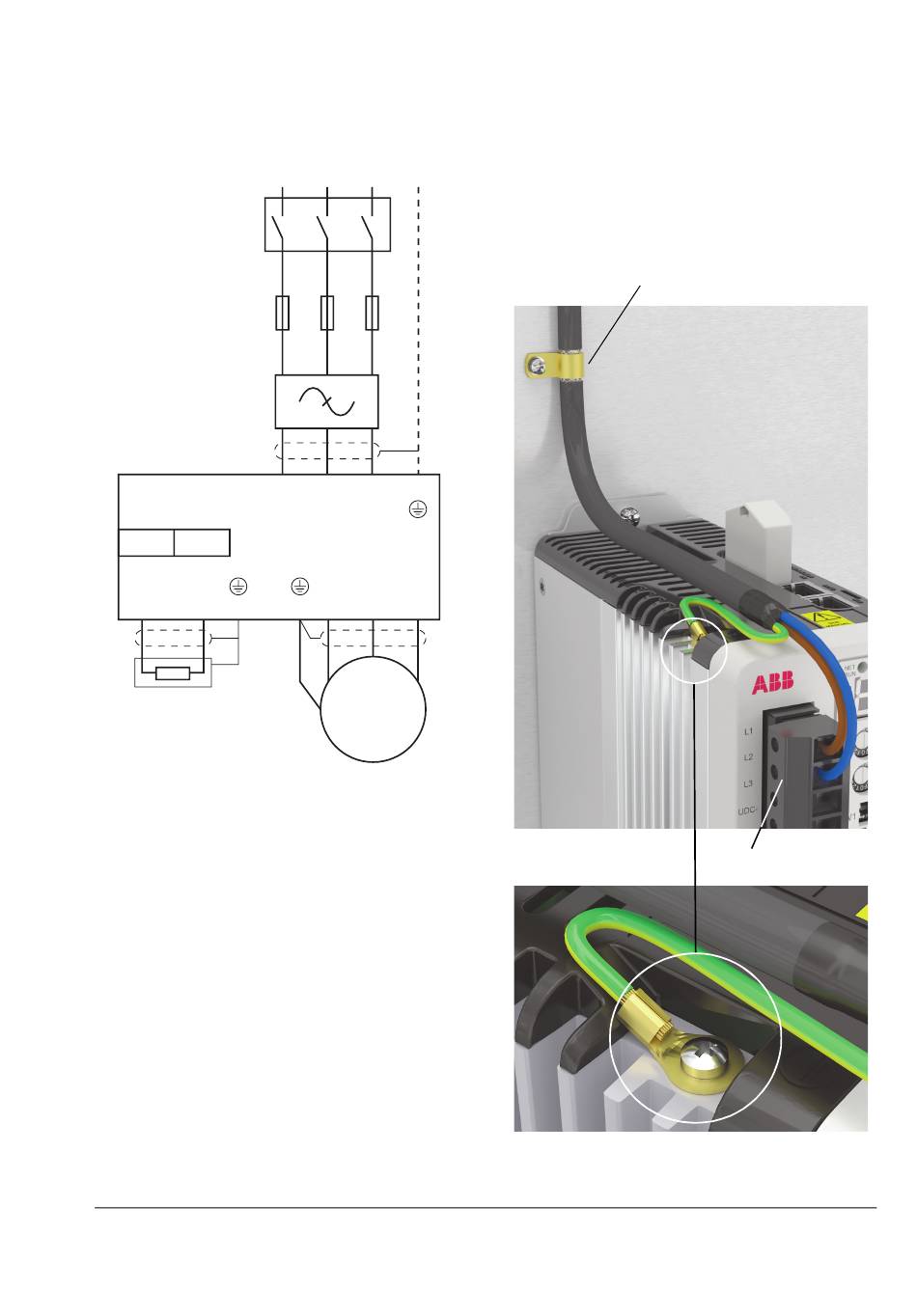

动力电缆：输入
• 将随附的端子块连接到伺服驱动器。
• 将电源电缆、电阻电缆 （如有）和电机电缆
连接到伺服驱动器相应的端子上。
• 剥开动力电缆，使其屏蔽层裸露在电缆固定
夹上。
快速安装指南 - MicroFlex e190
85
0.5...0.6 N·m
(4.4...5.3 lbf·in)
