64
Kontakter
E2
E1
X1A
E3
X1B
X3
X4
X8
X2
X7
SW2
Trådstorlekar och vridmoment:
X1A: Dinkle EC762V-B3253206P-BK
X1B: Dinkle EC762V-B3253203P-BK
0,2...6,0 mm2 (30 *...10 AWG)
* Minsta tillåtna storlek för UL-installationer är 14 AWG.
Moment: 0,7 Nm (6,2 lbf·in)
X2: Phoenix Contact MVSTBR 2,5 HC/ 2-ST-5,08
0,2...2,5 mm2 (24...12 AWG)
Moment: 0,6 Nm (5,3 lbf·in)
X3, X4: Weidmüller B2L 3,50/20/180,
Weidmüller B2L 3,50/8/180
0,2...1,0 mm2 (28...16 AWG)
OBS
Ledningsdragningen som visas är endast till för
illustrationssyfte. Fullständig information om alla kontakter,
inklusive X7 och X8, finns i bruksanvisningen för MicroFlex
e190 (kod: 3AXD500000373236).
Snabbguide för installation – MicroFlex e190
All manuals and user guides at all-guides.com

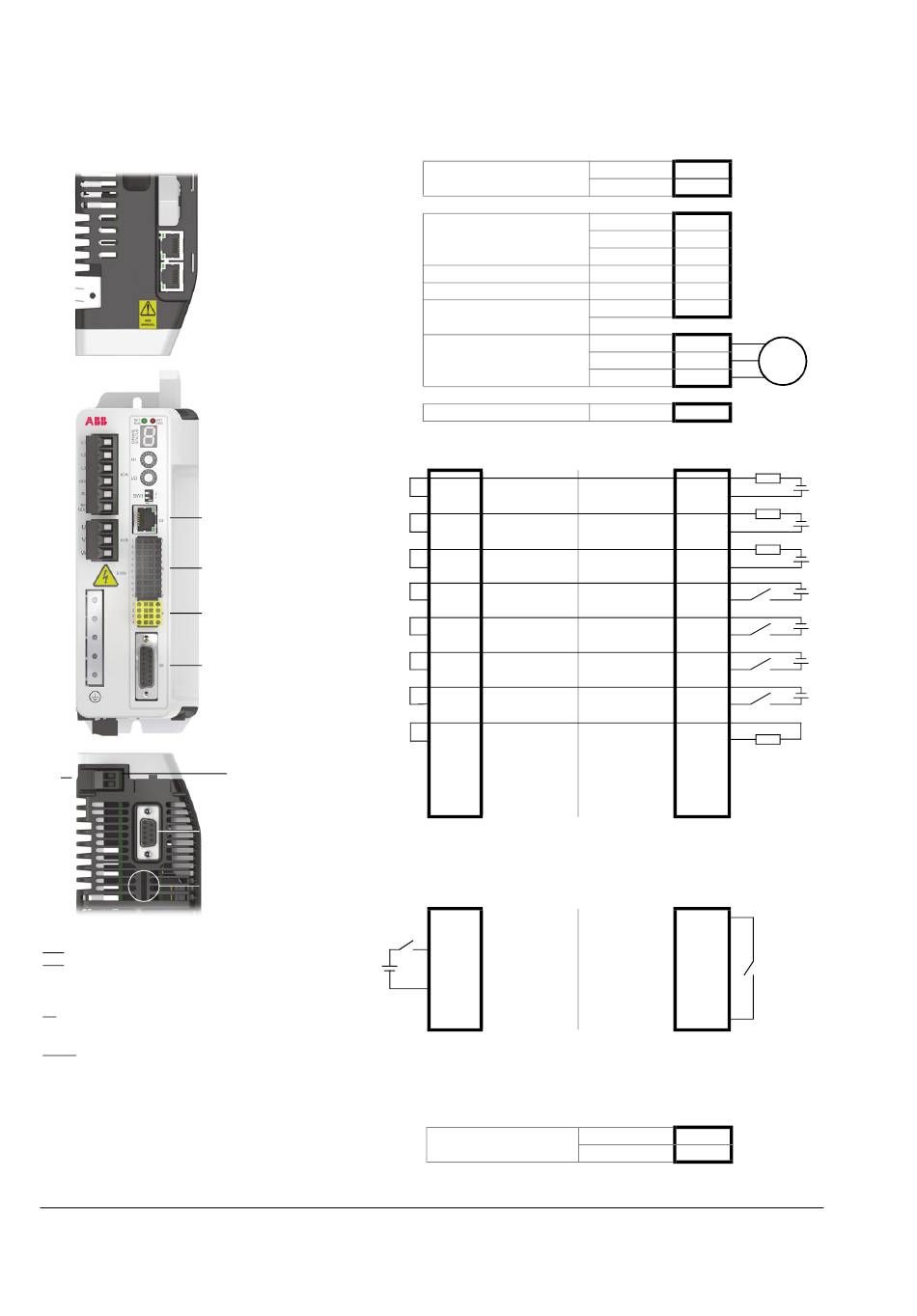

Ethernet fältbuss
Ethernet värd (PC)
Ingång/utgång
Säker avstängning
Universella kodaringångar
stöder flera
återkopplingstyper.
Se bruksanvisningen för
MicroFlex e190.
24 V försörjning som
tillval
Inkrementell kodare
in/ut
X8 spänningsomkopplare
Exempel:
STO-ingång
med extern 24
V-försörjning
Ethernet fältbuss
115...240 V AC ±10%
ingång
DC-buss–
Bromsresistor
DC-buss+/
bromsresistor
Motor utgång
Ethernet värd (PC)
X3
Status–/DO0–
Status–/DO0+
1
2
DO2–
3
DO1–
4
DI2–
5
DI3–
6
DI1–
7
DI0–
8
AGND
9
AI0–
10
Skärm
X4
1
STO1
2
STO2
3
SGND
4
24 V ut
Säker avstängning: Båda kretsarna måste vara stängda för att
drivmodulen ska starta.
Alla anslutningar är duplicerade för enkel ledningsdragning.
Extern strömingång
(tillval): 24 V, 1 A
+24 V IN
E1/E2
IN
E2
E1
UT
X1A
L1
1
L2
2
L3
3
4
UDC–
5
R–
6
R+/UDC+
X1B
U
1
V
2
W
3
E3
1
X3
11
DO2+
12
DO1+
13
DI2+
14
DI3+
15
DI1+
16
DI0+
17
AO0
18
AI0+
19
Skärm
20
X4
STO1
11
STO2
12
Exempel:
STO-ingång
med intern 24
V-försörjning
SGND
13
24 V ut
14
X2
0 V
1
2
M
