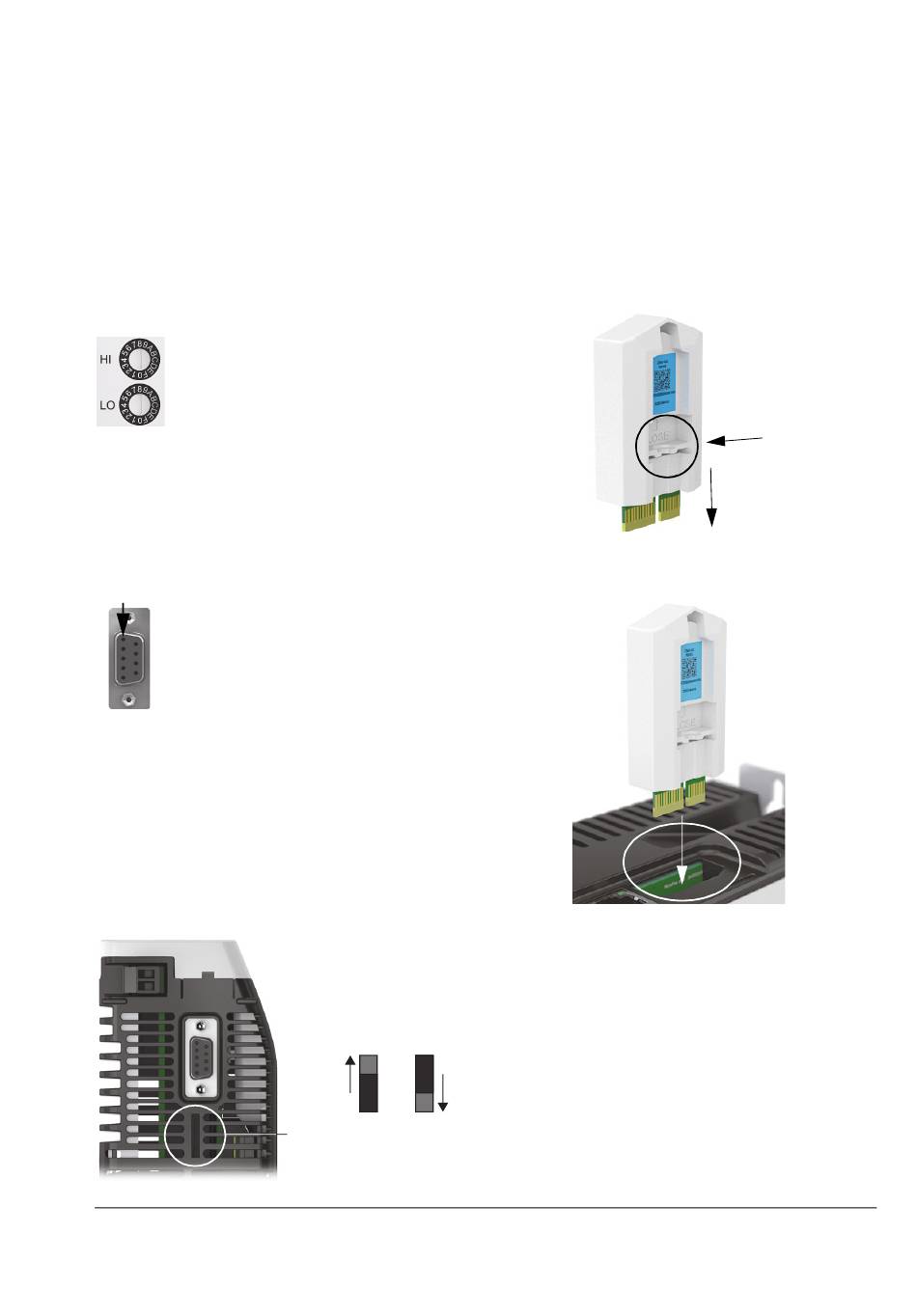

E1/E2: Konfiguration Ethernet-
Anschluss
Die Drehschalter werden beim Einschalten
einmal gelesen. Die Schalter wählen den
Betriebsmodus für die Ethernet-
Feldbusanschlüsse E1 und E2 an der
Oberseite des Frequenzumrichters.
Wert
Modus
00
EtherCAT-Slavemodus
01-EF
Ethernet POWERLINK CN-Mo-
dus: Der ausgewählte Wert ist die
Knoten-ID.
F0
Reserviert
F1
Reserviert
F2-FF
Reserviert
X7: Inkrementalgeber In/Out
Der Sekundäranschluss am Eingang/Ausgang
des Inkremental-Encoders bietet die Kanäle A/
B und einen Z-Indexkanal.
Pin 1
CHA+
1
CHB+
2
CHZ+
3
(NC)
4
GND
5
(Erdg.)
SW2: Versorgungsspannung
Rückkopplung
SW2 stellt die Versorgungsausgangsspannung
am Rückkopplungsstecker X8, Stift 12 ein.
Stellen Sie sicher, dass die richtige
Ausgangsspannung ausgewählt ist. Für die
meisten Drehgebergeräte sind 5 V erforderlich,
für bestimmte Hiperface-Geräte jedoch 8 V.
6
CHA-
7
CHB-
8
CHZ-
9
(NC)
SW2
5 V
8 V
Kurzanleitung für die Installation des MicroFlex e190
Memory Unit
Die Memory Unit ist eine wesentliche
Komponente des Frequenzumrichters und
muss stets eingebaut sein. Sie ist nicht darauf
ausgelegt, häufig aus- und eingebaut zu
werden.
• Öffnen der Memory Unit:
• Einsetzen der Memory Unit:
Benutzerhandbuch
Im Anschluss an die hier in Kurzform
dargestellten Installationsarbeiten erfolgt die
Inbetriebnahme des Frequenzumrichters nach
den Anweisungen des MicroFlex e190
Benutzerhandbuches.
17
1
2
