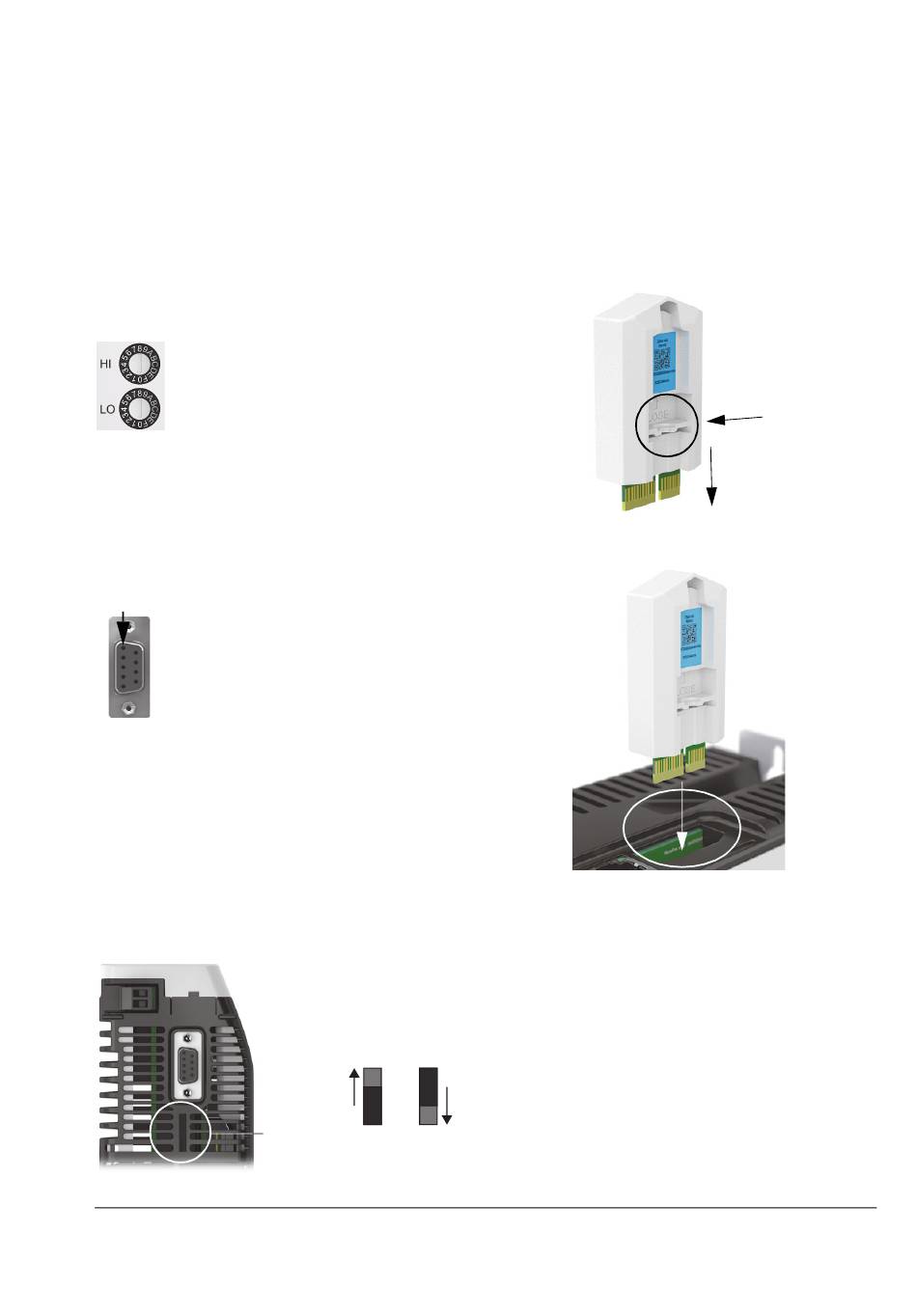

E1 / E2: configuración del puerto
Ethernet
Los interruptores giratorios se leen una vez en
el arranque. Los interruptores seleccionan el
modo de funcionamiento para los conectores
del bus de campo Ethernet E1 y E2 en el panel
superior del convertidor.
Valor Modo
00 Modo esclavo EtherCAT
01-EF Modo Ethernet POWERLINK CN:
el valor seleccionado es la ID de
nodo
F0 Reservado
F1 Reservado
F2-FF Reservado
X7: Codificador incremental de
entrada / salida
La conexión de entrada/salida del codificador
incremental secundario ofrece los canales A/B
y un canal índice Z.
Terminal 1
1 CHA+
2 CHB+
3 CHZ+
4 (NC)
5 GND
SW2: tensión de suministro de
realimentación
SW2 establece la tensión de salida de
alimentación en el conector de realimentación
X8, terminal 12. Compruebe que se ha
seleccionado la tensión de salida correcta. La
mayor parte de los dispositivos de
realimentación requieren de 5 V, aunque
algunas interfaces necesitan 8 V.
SW2
6 CHA-
7 CHB-
8 CHZ-
9 (NC)
5 V 8 V
Unidad de memoria
La unidad de memoria es una parte primordial
de la unidad y siempre debe estar conectada.
No se ha diseñado para que se extraiga y se
inserte con frecuencia.
• Abra la unidad de memoria:
• Inserte la unidad de memoria:
Manual de usuario
Continúe con la puesta en marcha de la unidad
según las instrucciones del Manual de usuario
de MicroFlex e190.
Guía de instalación rápida - MicroFlex e190
25
