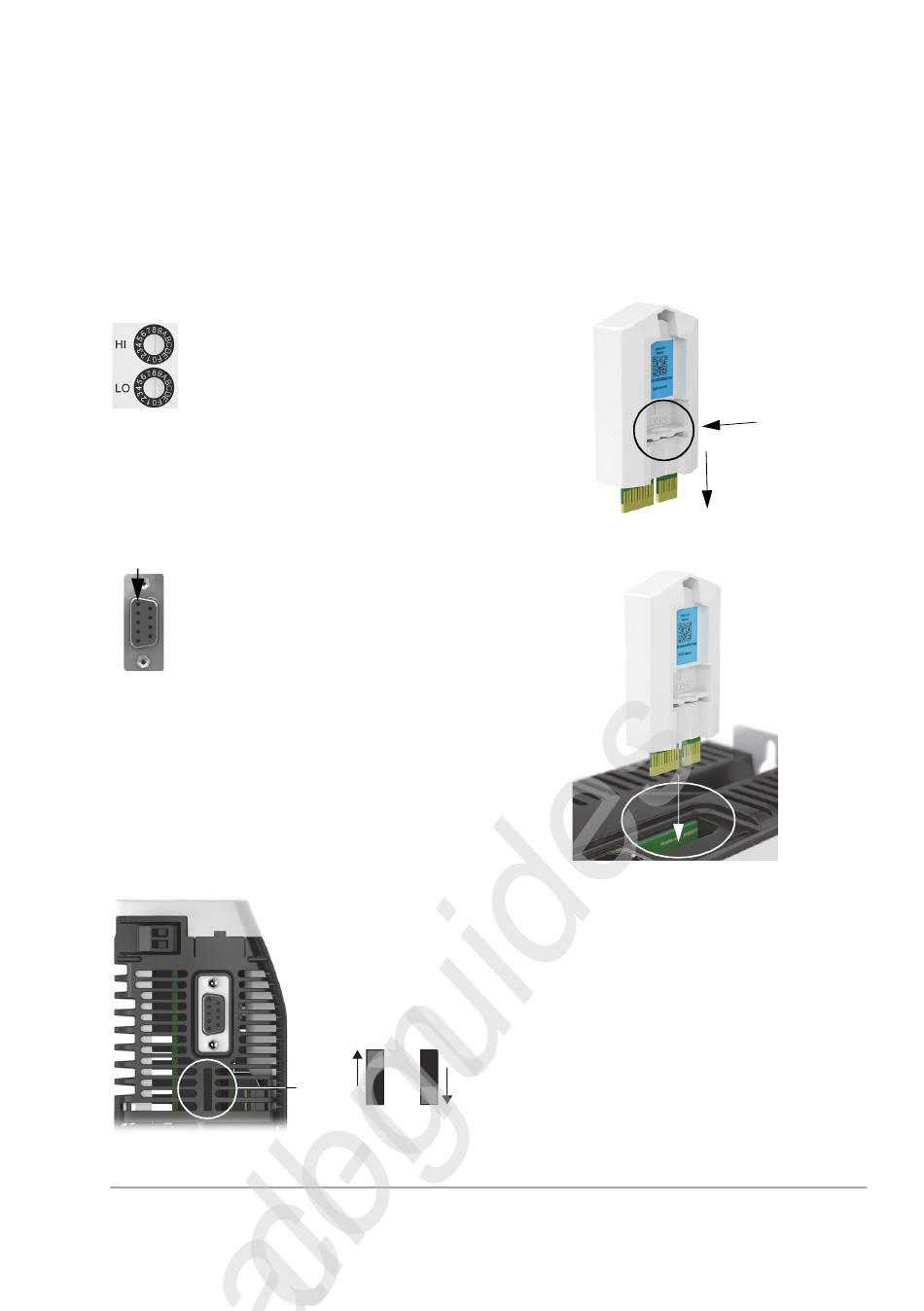

E1 / E2: Configurazione della porta
Ethernet
Gli interruttori rotativi sono letti una volta
all'avvio. Selezionano il modo di funzionamento
dei connettori fieldbus Ethernet E1 ed E2 sul
pannello superiore del convertitore.
Valore Modo
00 Modo slave EtherCAT
01-EF Modo CM Ethernet POWERLINK:
il valore selezionato è l'ID nodo
F0 Riservato
F1 Riservato
F2-FF Riservato
X7: Encoder incrementale in / out
Le collegamento ingresso/uscita dell'encoder
incrementale secondario fornisce i canali A/B e
il canale indice Z.
Pin 1
1 CHA+
2 CHB+
3 CHZ+
4 (NC)
5 GND
SW2: tensione di alimentazione
retroazione
SW2 imposta la tensione di uscita sul
connettore di retroazione X8, pin 12. Verificare
che sia selezionato la tensione corretta. La
maggioranza dei dispositivi di retroazione
richiedono 5 V, ma alcuni dispositivi Hiperface
richiedono 8 V.
6 CHA-
7 CHB-
8 CHZ-
9 (NC)
SW2
5 V 8 V
Guida di installazione rapida - MicroFlex e190
Unità di memoria
L'unità di memoria è un componente
essenziale del drive e deve essere sempre
installata. Non è progettata per la rimozione e
l'inserimento frequenti.
• Aprire l'unità di memoria:
• Inserire l'unità di memoria:
Manuale utente
Continuare con la procedura di avviamento del
convertitore seguendo le istruzioni contenute
nel Manuale utente di MicroFlex e190.
41
