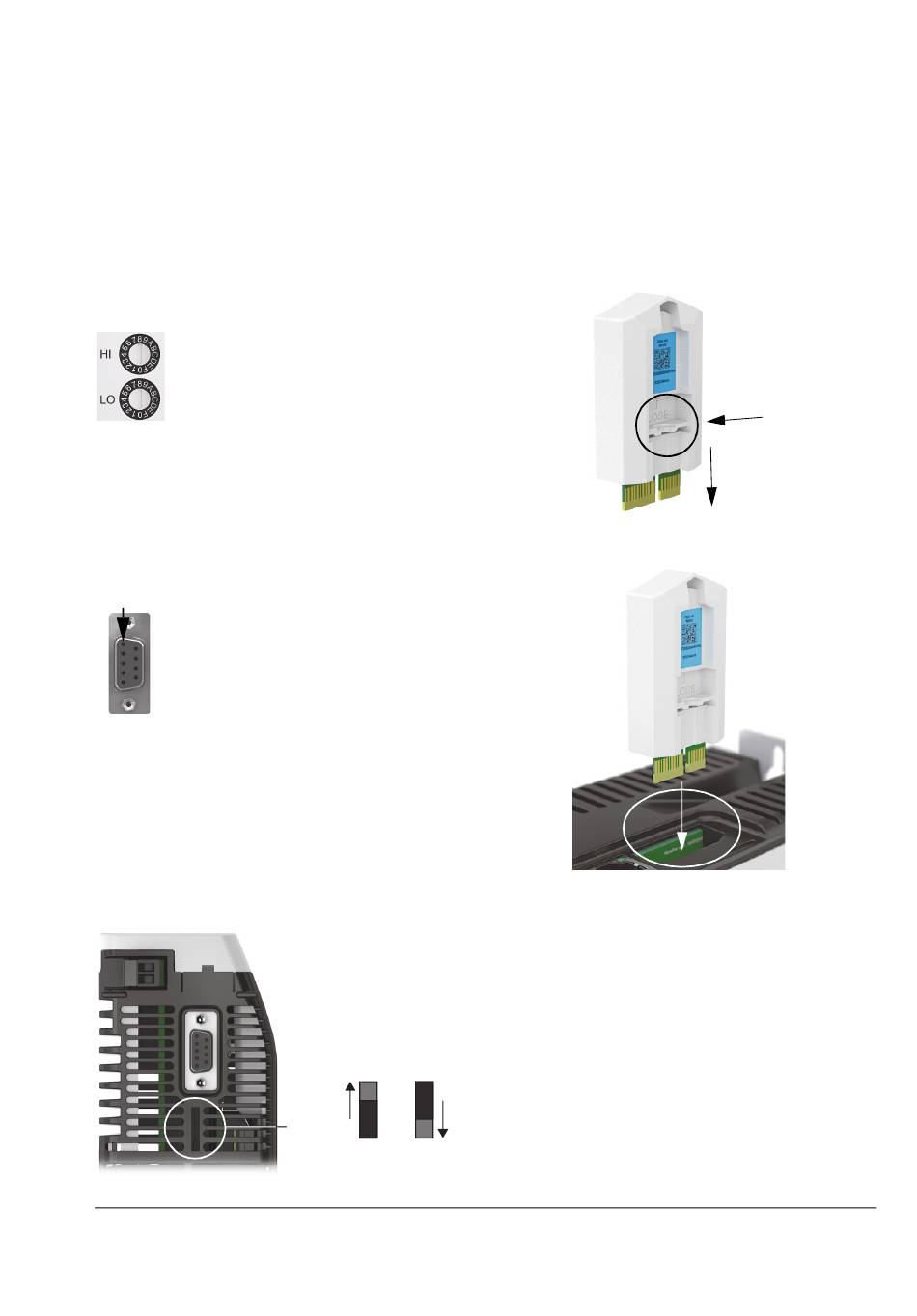

E1 / E2: Configuração de porta
Ethernet
Os botões giratórios são lidos uma vez na
inicialização. Os botões selecionam o modo de
operação para os conectores de fieldbus
Ethernet E1 e E2 no painel superior da unidade.
Valor Modo
00 EtherCAT modo escravo
01-EF Ethernet POWERLINK CN modo:
o valor selecionado é a ID do nó
F0 Reservado
F1 Reservado
F2-FF Reservado
X7: Entrada/saída de codificador
incremental
A conexão de entrada/saída do codificador
incremental secundário fornece canais A/B e
um canal de índice Z.
Pino 1
1 CHA+
2 CHB+
3 CHZ+
4 (NC)
5 GND
SW2: tensão de alimentação de
retorno
SW2 define a tensão de saída no conector de
retorno X8, pino 12. Verifique se a tensão de
saída correta foi selecionada. A maioria dos
dispositivos de retorno requer 5 V, mas alguns
dispositivos Hiperface requerem 8 V.
6 CHA-
7 CHB-
8 CHZ-
9 (NC)
SW2
5 V 8 V
Unidade de memória
A unidade de memória é uma parte essencial
da unidade e deve sempre ser montada. Ela
não foi projetada para remoção e inserção
frequentes.
• Abra a unidade de memória:
• Insira a unidade de memória:
Manual do Usuário
Continue com a inicialização da unidade de
acordo com as instruções do Manual do
Usuário do MicroFlex e190.
Guia de Instalação Rápida - MicroFlex e190
49
