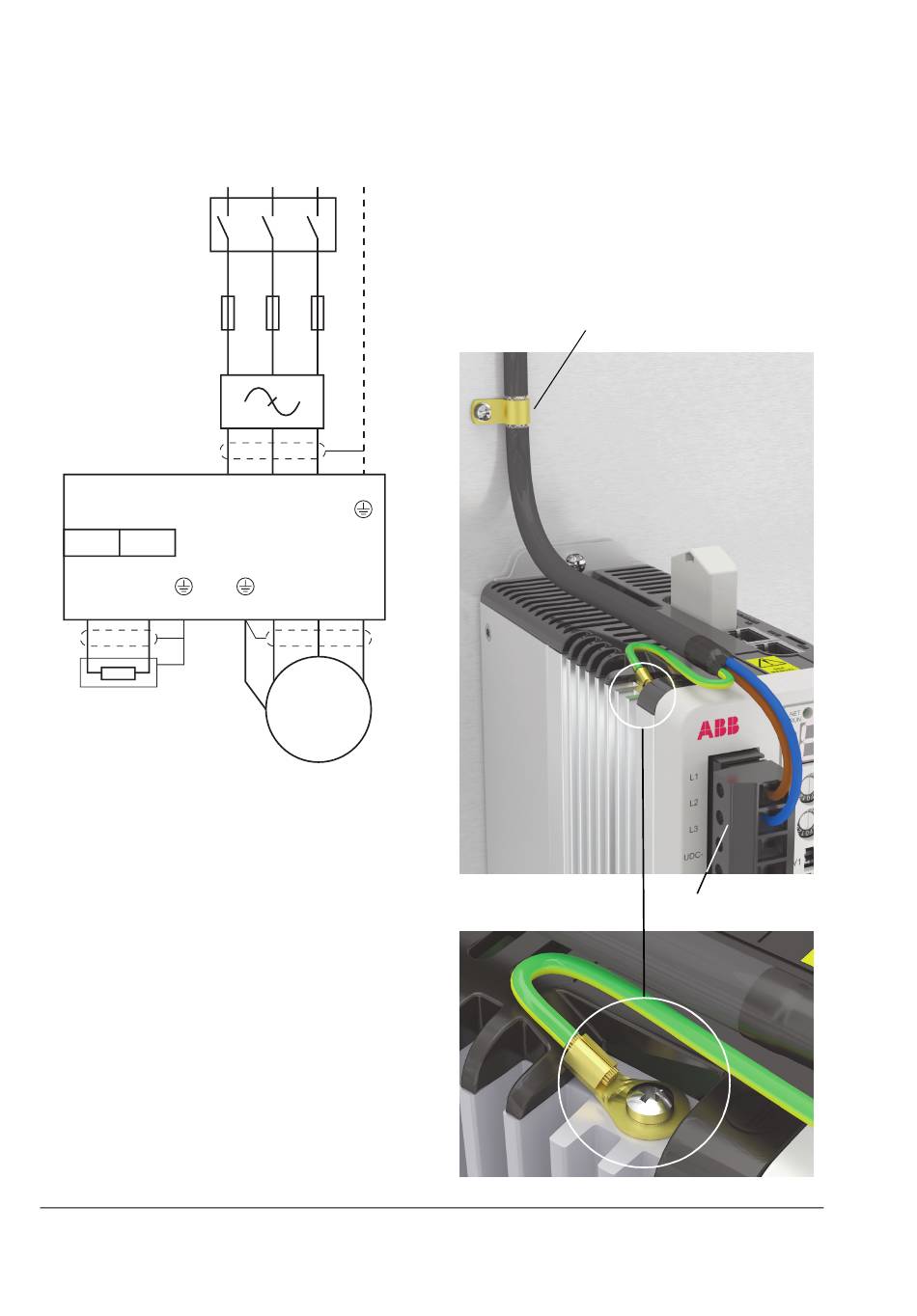

Instalación eléctrica
Interruptor
de aislamiento
Fusibles
Filtro de red
MicroFlex e190
(3)
UDC- UDC+
R- R+ PE
Resistencia
de frenado
Notas:
(1) Si se emplea cable de alimentación (de
entrada) apantallado y la conductividad de la
pantalla es inferior al 50% de la conductividad
del conductor de fase, utilice un cable con un
conductor de conexión a tierra o un cable PE
por separado.
(2) Utilice un cable de conexión a tierra por
separado para el cable a motor si la
conductividad del apantallamiento del cable es
inferior al 50% de la conductividad del
conductor de fase y si el cable no tiene
conductores de tierra simétricos.
(3) MicroFlex e190 puede recibir alimentación
de un suministro CC. Consulte el manual de
usuario.
Guía de instalación rápida - MicroFlex e190
All manuals and user guides at all-guides.com
L1/L L2/N L3 PE
L1 L2 L3 PE
PE U V W
V
U W
(2)
PE
3~
Motor
Cableado de alimentación: entrada
• Instale los bloques de terminales incluidos al
convertidor.
• Conecte los cables de alimentación, de la
resistencia (si la hay) y del motor a los terminales
correspondientes del convertidor.
• Pele los cables de alimentación de modo que el
apantallamiento quede expuesto en las
abrazaderas de cable.
0,5...0,6 N·m
(4,4...5,3 lbf·pulg)
