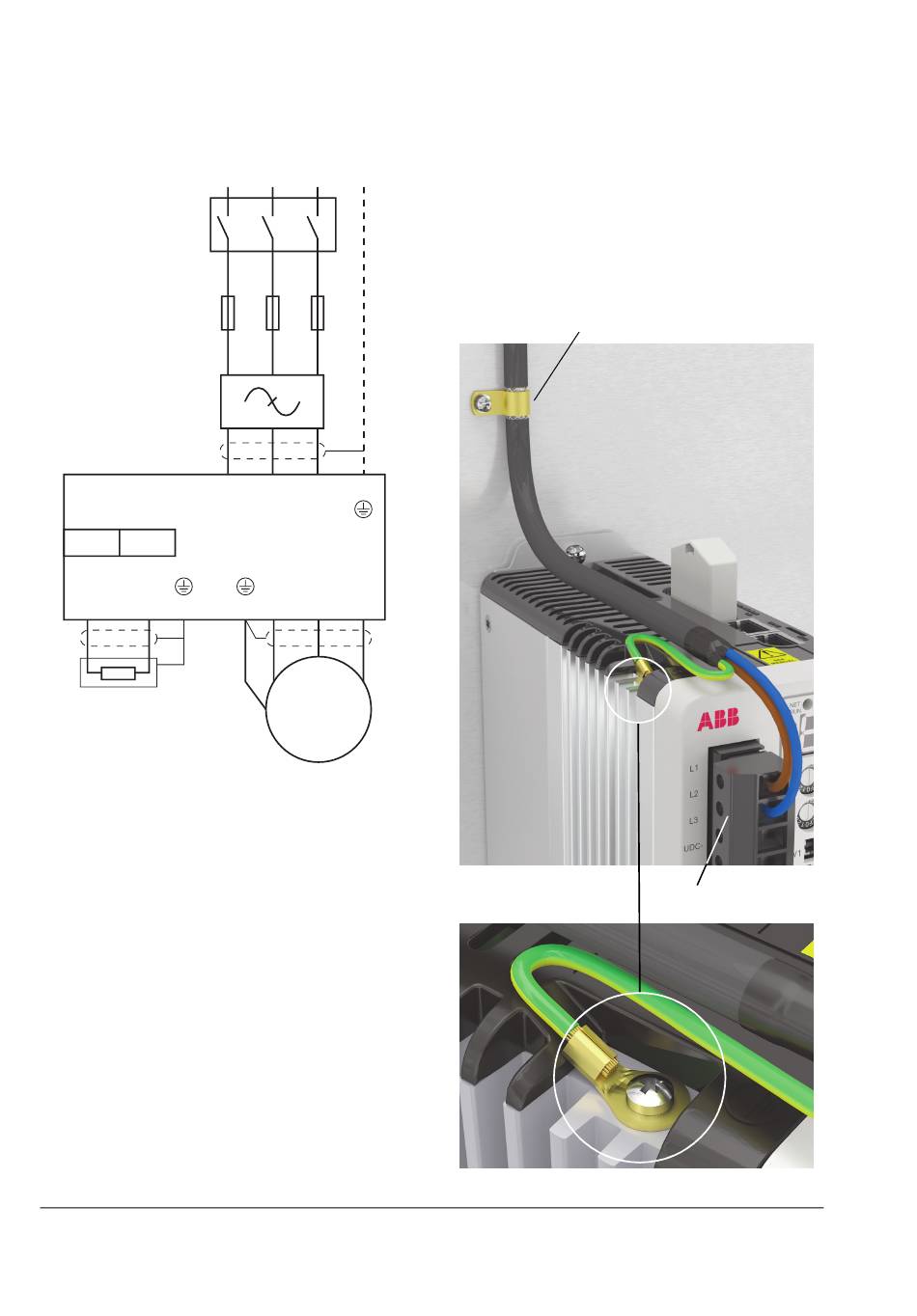

Installazione elettrica

Interruttore
isolante
Fusibili
Filtro di rete
MicroFlex e190
(3)
UDC- UDC+
R- R+ PE
Resistenza
di frenatura
Note:
(1) Se il cavo di alimentazione è schermato e
se la conducibilità della schermatura è inferiore
al 50% della conducibilità di un conduttore di
fase, utilizzare un cavo dotato di conduttore di
terra o un cavo PE separato.
(2) Per il cablaggio del motore, utilizzare un
cavo di terra separato se la conducibilità della
schermatura del cavo del motore è inferiore al
50% della conducibilità di un conduttore di fase
e il cavo non è dotato di conduttori di terra
simmetrici.
(3) MicroFlex e190 può essere alimentato da
un'alimentazione CC. Vedere il Manuale
utente.
Guida di installazione rapida - MicroFlex e190
All manuals and user guides at all-guides.com
L1/L L2/N L3 PE
L1 L2 L3 PE
PE U V W
V
U W
(2)
PE
3~
Motore
Collegamento dei cavi di potenza:
ingresso
• Collegare le morsettiere incluse al convertitore.
• Collegare il cavo di alimentazione, il cavo
della resistenza (se presente) e il cavo
motore ai rispettivi morsetti del convertitore.
• Spellare i cavi di potenza in modo da esporre le
schermature in corrispondenza dei fissacavi.
0,5...0,6 N·m
(4,4...5,3 lbf·in)
