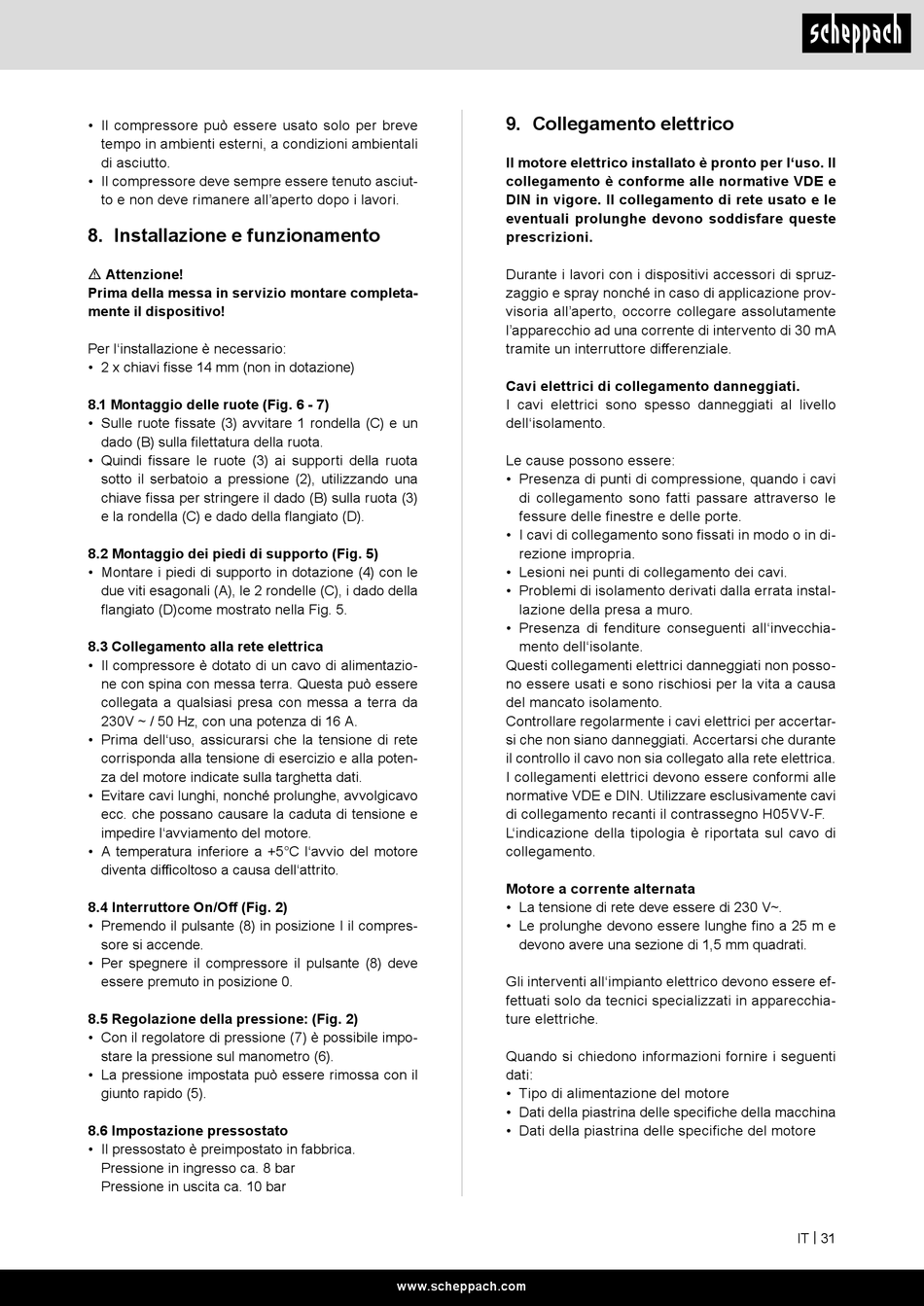

• Il compressore può essere usato solo per breve
tempo in ambienti esterni, a condizioni ambientali
di asciutto.
• Il compressore deve sempre essere tenuto asciut-
to e non deve rimanere all'aperto dopo i lavori.

8. Installazione e funzionamento

m Attenzione!
Prima della messa in servizio montare completa-
mente il dispositivo!
Per l'installazione è necessario:
• 2 x chiavi fisse 14 mm (non in dotazione)
8.1 Montaggio delle ruote (Fig. 6 - 7)
• Sulle ruote fissate (3) avvitare 1 rondella (C) e un
dado (B) sulla filettatura della ruota.
• Quindi fissare le ruote (3) ai supporti della ruota
sotto il serbatoio a pressione (2), utilizzando una
chiave fissa per stringere il dado (B) sulla ruota (3)
e la rondella (C) e dado della flangiato (D).
8.2 Montaggio dei piedi di supporto (Fig. 5)
• Montare i piedi di supporto in dotazione (4) con le
due viti esagonali (A), le 2 rondelle (C), i dado della
flangiato (D)come mostrato nella Fig. 5.

8.3 Collegamento alla rete elettrica

• Il compressore è dotato di un cavo di alimentazio-
ne con spina con messa terra. Questa può essere
collegata a qualsiasi presa con messa a terra da
230V ~ / 50 Hz, con una potenza di 16 A.
• Prima dell'uso, assicurarsi che la tensione di rete
corrisponda alla tensione di esercizio e alla poten-
za del motore indicate sulla targhetta dati.
• Evitare cavi lunghi, nonché prolunghe, avvolgicavo
ecc. che possano causare la caduta di tensione e
impedire l'avviamento del motore.
• A temperatura inferiore a +5°C l'avvio del motore
diventa difficoltoso a causa dell'attrito.
8.4 Interruttore On/Off (Fig. 2)
• Premendo il pulsante (8) in posizione I il compres-
sore si accende.
• Per spegnere il compressore il pulsante (8) deve
essere premuto in posizione 0.
8.5 Regolazione della pressione: (Fig. 2)
• Con il regolatore di pressione (7) è possibile impo-
stare la pressione sul manometro (6).
• La pressione impostata può essere rimossa con il
giunto rapido (5).
8.6 Impostazione pressostato
• Il pressostato è preimpostato in fabbrica.
Pressione in ingresso ca. 8 bar
Pressione in uscita ca. 10 bar

9. Collegamento elettrico

Il motore elettrico installato è pronto per l'uso. Il
collegamento è conforme alle normative VDE e
DIN in vigore. Il collegamento di rete usato e le
eventuali prolunghe devono soddisfare queste
prescrizioni.
Durante i lavori con i dispositivi accessori di spruz-
zaggio e spray nonché in caso di applicazione prov-
visoria all'aperto, occorre collegare assolutamente
l'apparecchio ad una corrente di intervento di 30 mA
tramite un interruttore differenziale.
Cavi elettrici di collegamento danneggiati.
I cavi elettrici sono spesso danneggiati al livello
dell'isolamento.
Le cause possono essere:
• Presenza di punti di compressione, quando i cavi
di collegamento sono fatti passare attraverso le
fessure delle finestre e delle porte.
• I cavi di collegamento sono fissati in modo o in di-
rezione impropria.
• Lesioni nei punti di collegamento dei cavi.
• Problemi di isolamento derivati dalla errata instal-
lazione della presa a muro.
• Presenza di fenditure conseguenti all'invecchia-
mento dell'isolante.
Questi collegamenti elettrici danneggiati non posso-
no essere usati e sono rischiosi per la vita a causa
del mancato isolamento.
Controllare regolarmente i cavi elettrici per accertar-
si che non siano danneggiati. Accertarsi che durante
il controllo il cavo non sia collegato alla rete elettrica.
I collegamenti elettrici devono essere conformi alle
normative VDE e DIN. Utilizzare esclusivamente cavi
di collegamento recanti il contrassegno H05VV-F.
L'indicazione della tipologia è riportata sul cavo di
collegamento.
Motore a corrente alternata
• La tensione di rete deve essere di 230 V~.
• Le prolunghe devono essere lunghe fino a 25 m e
devono avere una sezione di 1,5 mm quadrati.
Gli interventi all'impianto elettrico devono essere ef-
fettuati solo da tecnici specializzati in apparecchia-
ture elettriche.
Quando si chiedono informazioni fornire i seguenti
dati:
• Tipo di alimentazione del motore
• Dati della piastrina delle specifiche della macchina
• Dati della piastrina delle specifiche del motore
www.scheppach.com
IT | 31
