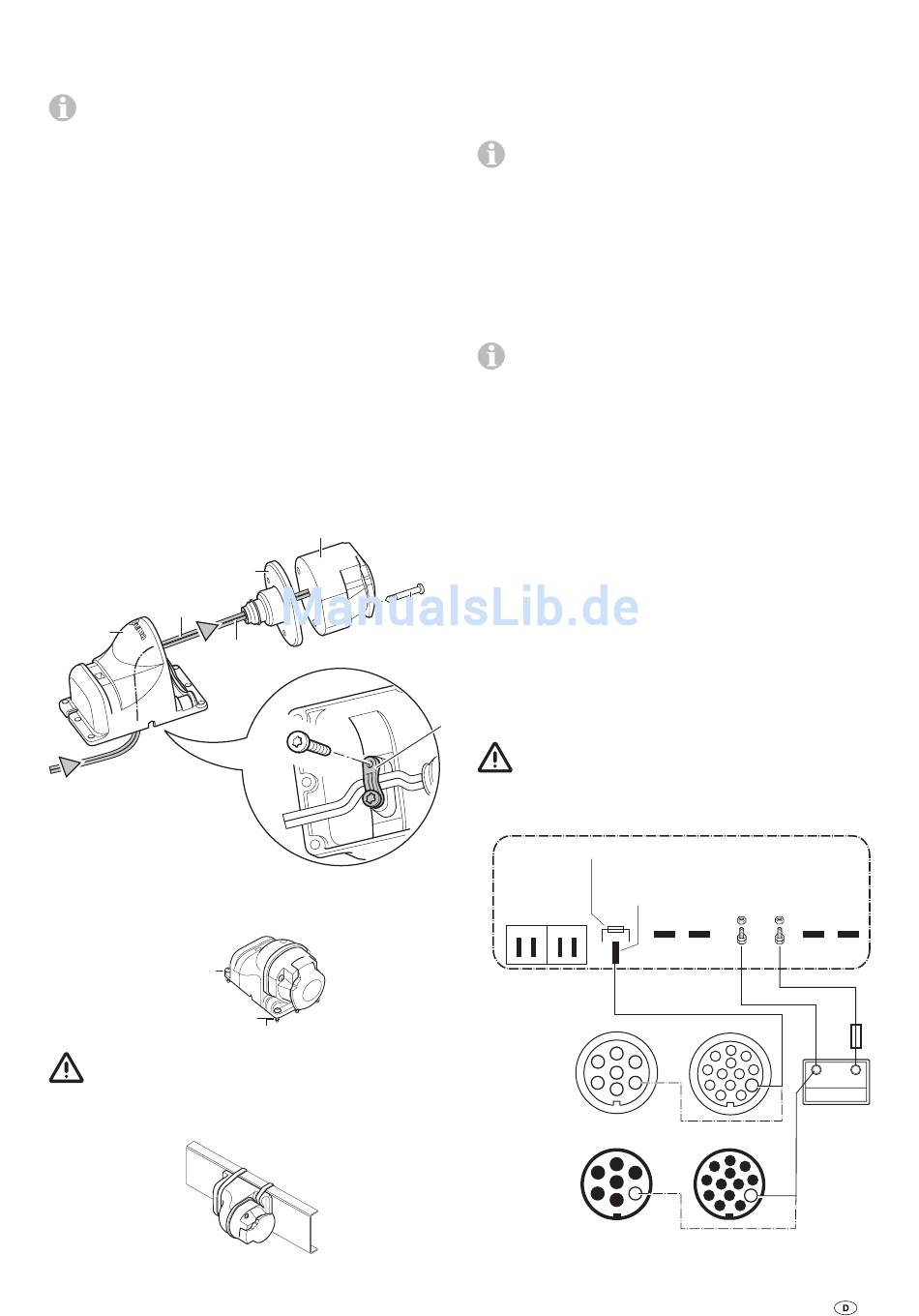

Anschluss der Sicherheitssteckdose
bei konventionellen Bremsleuchten
(gilt für 7-polige und 13-polige Steckdosen!)
Bei zwei konventionellen Bremsleuchten und einer drit-
ten Bremsleuchte in LED-Technik hat diese keinen Ein-
fluss auf diesen Anschluss.
Das beiliegende 2-adrige Kabel (10 m) mit den Aderendhül-
sen durch den Steckdosenhalter (g) und die Gummimuffe (h)
führen.
Deckel öffnen und Steckdosenanschluss aus dem Steckdo-
sengehäuse (i) herausdrücken.
Ader mit roter Längslinie an Pin 6 und schwarze Ader an Pin 3
anschließen (Pinbezeichnung am Anschluss und im Deckel
innen aufgedruckt).
Steckdosenanschluss wieder in das Steckdosengehäuse (i)
einsetzen.
Steckdosengehäuse (i) an den Steckdosenhalter (g) mit
3 Blech-Schrauben (j) anschrauben. (Durch Auswählen der
Befestigungslöcher am Steckdosenhalter und Drehen der
Gummidichtung sind mehrere Positionen möglich.)
Kabel locker durch die Zugentlastung (k) legen und mit den
2 Blech-Schrauben festschrauben. Das Kabel kann je nach
Einbausituation beliebig durch eine der drei Aussparungen
aus dem Steckdosenhalter geführt werden.
Pin 6
g
Pin 3
PT 4 x 10
Die Sicherheitsteckdose an der (Kunststoff-)Deichselabde-
ckung des Wohnwagens mit 4 Schrauben, Muttern und
Scheiben befestigen.
M4 x 16
(4 x)
Scheibe 4,3
(4 x)
Das Chassis darf nicht angebohrt werden.
Alternativ kann die Sicherheitssteckdose mit den beiden
Schneckengewinde-Schlauchschellen befestigt werden.
i
B 3,9 x 33
(3 x)
h
j
Mutter M4 (4 x)
Die an Pin 6 angeschlossene Ader (mit dem roten Streifen) zur
Steuerung verlegen (evtl. kürzen), Flachstecker aufcrimpen
und nach Anschlussschema anschließen.
Die an Pin 3 angeschlossene (schwarze) Ader zur Steuerung
verlegen (evtl. kürzen), Ringöse aufcrimpen und gemäß An-
schlussschema am Batterie Minus-Anschluss anschrauben.
Der Anschluss an der Steuerung muss in der Reihenfol-
ge – Mutter, Ringöse Batterieanschluss Minus, Mutter,
Ringöse Kabel Pin 3, Mutter – erfolgen.
Prüfen Sie nochmals, ob alle Kabel korrekt angeschlossen,
mittels der mitgelieferten Klammern befestigt sind und nicht
scheuern können.
Anschluss der Sicherheitssteckdose
bei LED-Bremsleuchten
Dieser Anschluss muss dann verwendet werden, wenn
alle Bremsleuchten in LED- Technik ausgeführt sind!
Bei zwei konventionellen Bremsleuchten und einer dritten
Bremsleuchte in LED-Technik erfolgt der Anschluss, wie unter
„Anschluss der Sicherheitssteckdose bei konventionellen
Bremsleuchten" beschrieben.
7-polige Sicherheitssteckdose
Pin 3 des Caravansteckers am Minuspol der Batterie
anschließen.
Pin 3 der Sicherheitssteckdose (mit einer Ader des 2-adrigen
Kabels) an der Steuerung anschließen.
13-polige Sicherheitssteckdose
Pin 11 des Caravansteckers am Minuspol der Batterie
anschließen.
Pin 11 der Sicherheitssteckdose (mit einer Ader des
2-adrigen Kabels) an der Steuerung anschließen.
Ist eine Verbindung über Pin 11 nicht möglich
k
(z. B. fehlender Pin), kann Pin 3 alternativ verwendet werden.
Es ist sicherzustellen, dass anhängerseitig die
Masseleitungen Pin 11 und Pin 3 nicht elektrisch
leitend verbunden werden!
Anschlussschema bei LED-Bremsleuchten
Sicherung
Anschwenk-
Sicher-
motoren
heitskontakt
– +
– +
1
6
Sicherheits-
7
steckdose
5
4
7-polig
1
Caravan-
6
7
stecker
5
4
Fahr-
motor
Batterie
+
4
3
8
7
9
2
1
6
10
4
2
3
5
3
11
13
12
13-polig
8
7
9
2
1
6
10
4
2
3
5
3
11
13
12
Fahr-
motor
2
1
-
+
13
