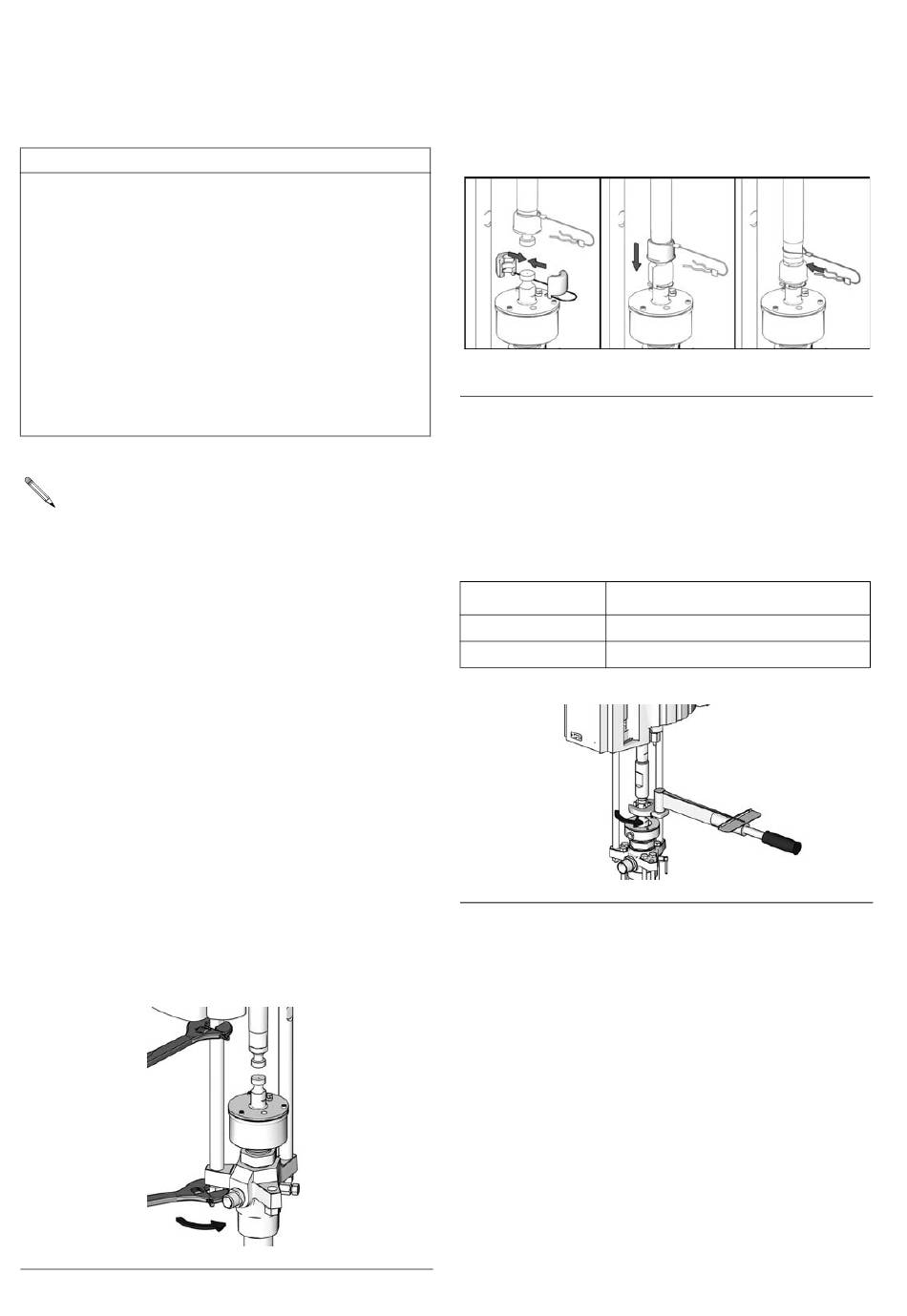

Reparatur
Wiedereinbauen der
Unterpumpe
VORSICHT
Achten Sie darauf, dass das Anheben, Bewegen oder
Wiedereinbauen der Pumpe immer mindestens zu
zweit durchgeführt werden muss. Die Pumpe ist zu
schwer für eine einzelne Person. Wenn Sie die
Unterpumpe an einen Druckluftmotor anbauen, der
noch montiert ist (beispielsweise an einer Ram),
achten Sie darauf, dass die Unterpumpe beim
Anbauen gestützt wird, damit sie nicht herunterfällt
und Personen- oder Sachschäden verursacht. Sie
können dabei die Pumpe entsprechend sicher
abstützen oder dafür sorgen, dass mindestens zwei
Personen die Pumpe halten, während eine andere
Person diese an den Motor anbaut.
Achten Sie bei Premier-Modellen darauf, dass sich
der Stangenadapter (6) während der
Wartungsarbeiten nicht gelockert hat. Ein
entsprechendes Anzugsmoment ist notwendig, um
zu verhindern, dass sich der Stangenadapter
während des Betriebs der Pumpe lockert.
Wenn sich der Stangenadapter (6) während der
Wartung gelockert hat, entfernen Sie den Adapter,
und tragen Sie Loctite 2760 (oder äquivalent) auf
den Stangenadapter sowie auf die Gewinde am
Kolben des Druckluftmotors auf, und ziehen Sie
den Adapter dann mit einem Anzugsmoment von
312 - 340N•m) (230 - 250 ft-lb) fest.
1. Installationsinformationen für den Fall, dass der
Druckluftmotor entfernt wurde, finden Sie im
Handbuch „Zufuhrgeräte - Reparatur/Teile".
2. Seien Sie beim Wiedereinbau der Unterpumpe
äußerst vorsichtig. Setzen Sie die Unterpumpe (2)
auf die Zugstangen (3).
3. Schrauben Sie die Muttern (5) auf die Zugstangen
(3) auf, und ziehen Sie sie mit einem
Anzugsmoment von 68 - 81 N•m (50 - 60 ft-lb) fest.
A
.19
BB
20
4. Nur für Unterpumpen mit 100 cm³, 200 cm³ und
A
BB
5. Nur für Unterpumpen mit 60 cm³ und 500 cm³:
Unterpumpe
60 cm³
500 cm³
A
BB
6. Wieder alle Schläuche befestigen. Schließen Sie den
7. Bringen Sie die Folgeplatte an der Unterpumpe an.
8. Schalten Sie die Druckluftzufuhr ein. Lassen Sie die
9. Lassen Sie das Gewindedichtmittel 2 Stunden
ti10511a
250 cm³: Installieren Sie die Kupplung (7), und
schieben Sie die Abdeckung (8) der Kupplung nach
unten. Installieren Sie den Clip (9).
.20
Bringen Sie die Kupplungsmutter und die
Kupplungsabdeckung wieder an der Kolbenstange an.
Schieben Sie die Kupplungsmutter nach oben und
ziehen Sie diese mit einem Drehmomentschlüssel mit
Klaue fest; die Drehmomentwerte können Sie aus der
folgenden Tabelle entnehmen.
Drehmoment
102 - 108
312 - 340
.21
Erdungsdraht und das Reed-Relaiskabel (für Geräte
mit Remote DataTrak) wieder an, wenn diese vorher
getrennt waren. Den Schmiermittelbehälter (R) zu
1/3 mit Graco-TSL-Flüssigkeit oder einem
verträglichen Lösungsmittel füllen.
Weitere Anweisungen finden Sie im Handbuch
„Zufuhrgeräte - Reparatur/Teile".
Pumpe langsam laufen, und prüfen Sie, ob sie
einwandfrei arbeitet.
aushärten, bevor Sie die Pumpe wieder in Betrieb
nehmen.
ti10509a
N•m (75 - 80 ft-lbs)
N•m (230 - 250 ft-lb)
ti10718a
312713K
