Betriebsanleitung
4:1 Presidentr-Pumpe
Zulässiger Betriebsüberdruck 28 bar
Maximaler Lufteingangsdruck 7 bar
Teile-Nr. 223183, Serie C
Für 200 l Fässer, mit UHMWPE- und Lederpackungen
0359
II 1/2 G T6
ITS03ATEX11228
Teile-Nr. 223184, Serie C
Kurze Pumpe, mit UHMWPE- und Lederpackungen
0359
II 2 G T6
Warnhinweise und Anleitungen lesen.

Inhaltsverzeichnis

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. . . . . . . . . . . . . . . . . . . . . . . . . . . .
GRACO N.V.; Industrieterrein - Oude Bunders;
Slakweidestraat 31, 3630 Maasmechelen, Belgium
Tel.: 32 89 770 700 - Fax: 32 89 770 777
ECOPYRIGHT 1989, GRACO INC.
. . . . . . . . . . . . . . . . . . . . . . .
11
12
13
14
18
18
19
20
2
5
8

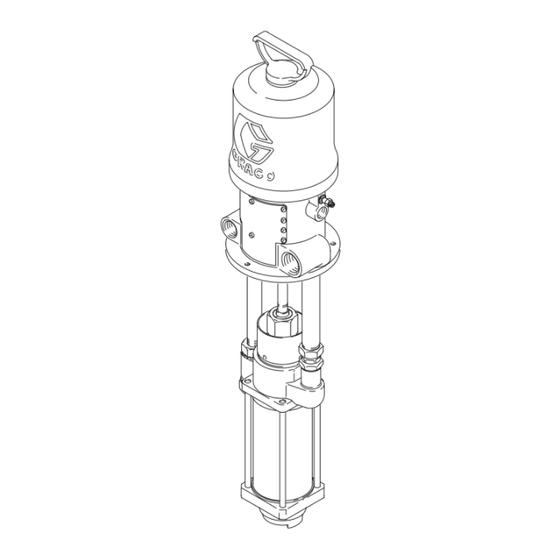

Abbildung: Modell 223184
BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE.
307986G
Ausgabe F
06107

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Graco C Serie

Inhaltszusammenfassung für Graco C Serie

  • Seite 1: Inhaltsverzeichnis

    ......06107 Abbildung: Modell 223184 GRACO N.V.; Industrieterrein — Oude Bunders; BEWÄHRTE QUALITÄT, FÜHRENDE TECHNOLOGIE. Slakweidestraat 31, 3630 Maasmechelen, Belgium Tel.: 32 89 770 700 –...

  • Seite 2: Vorsicht-Symbol

    D Dieses Gerät darf nur von geschultem Personal verwendet werden. D Alle Handbücher, Warnschilder und Etiketten vor Inbetriebnahme des Gerätes lesen. D Das Gerät nur für den vorgegebenen Zweck benutzen. Bei Fragen die Technische Abteilung von Graco kontaktieren. D Dieses Gerät nicht verändern oder modifizieren.

  • Seite 3: Brand- Und Explosionsgefahr

    WARNUNG BRAND- UND EXPLOSIONSGEFAHR Unsachgemäße Erdung, schlechte Belüftung, offene Flammen oder Funken können zu einer gefährlichen Situation führen und Brand oder Explosion sowie schwere Verletzungen zur Folge haben. D Das Gerät und das zu bespritzende Objekt erden. Siehe Abschnitt Erdung auf Seite 5. D Wird bei Verwendung dieses Gerätes statische Funkenbildung wahrgenommen oder ein elektrischer Schlag verspürt, sind die Spritzarbeiten sofort zu beenden.

  • Seite 4: Bemerkung

    Bemerkung 307986...

  • Seite 5: Installation

    HINWEIS: Positionsnummern und Buchstaben in Klammern im Text verweisen auf die entsprechenden Abbil- dungen und Teilezeichnungen. HINWEIS: Verwenden Sie stets nur Original-Graco-Ersatz- teile und Graco-Zubehör. Diese Teile sind bei Ihrem Graco-Händler erhältlich. Wenn Zubehör- teile von dritter Seite verwendet werden, ist 0864 Abb.
  • Seite 6 Installation LEGENDE Lufthahn mit Entlastungs- Druckausgleichbehälter Pumpe Primäre Materialrückleitung bohrung (für Pumpe erfor- Materialkugelhähne Luftzufuhrleitung Sekundäre Materialrückleitung derlich) Materialfilter Lufthähne mit Entlastungs- Erdungskabel (erforderlich; Luftfilter/Regler Materialdruckregler bohrung (für Zubehörgeräte) siehe Installationsanleitung Luftöler Luftspritzpistole Primäre Materialzufuhrleitung auf Seite 5) Druckentlastungsventil Gegendruckregler Trockenlaufsicherungsventil (erforderlich) 06089...

  • Seite 7: Verfügbare Zubehörteile (Müssen Separat Bestellt Werden) Luftleitungszubehör

    Installation Verfügbare Zubehörteile Zubehörteile der Materialleitung (müssen separat bestellt werden) WARNUNG Luftleitungszubehör Ein Druckentlastungsventil (D) ist im System erforderlich, WARNUNG um die Gefahr schwerer Verletzungen durch in die Augen oder auf die Haut gespritztes Material zu vermeiden. In dem System sollte ein Lufthahn (A) mit Entlastungs- bohrung vorhanden sein, um die Gefahr schwerer Verlet- Das Materialablassventil hilft beim Ablassen des Material- zungen einschließlich Materialspritzer in die Augen oder...

  • Seite 8: Betrieb

    Betrieb Wird die Pumpe nicht untergetaucht, muß die Packungsmutter Druckentlastung bzw. der Naßbehälter zur Hälfte mit einem verträglichen Lösungsmittel gefüllt sein. Den Naßbehälter stets halb gefüllt WARNUNG halten, damit das Spritzmaterial nicht an der freiliegenden Kolbenstange antrocknen und die Halspackungen beschädigen GEFAHR DURCH DRUCKBEAUFSCHLAGTES kann.

  • Seite 9: Pumpe Entlüften

    Betrieb Pumpe entlüften WARNUNG Siehe Abb. 2. Spritzdüse von der Pistole abnehmen. Um die Gefahr schwerer Verletzungen zu verringern, Siehe Pistolen-Betriebsanleitung. stets die Schritte im Abschnitt Druckentlastung auf Seite 8 ausführen, wenn zum Druckentlasten aufgefor- Alle Lufthähne (A, N) mit Entlastungsbohrung schließen. dert wird.
  • Seite 10 Bemerkung 10 307986...

  • Seite 11: Service- Und Wartungsarbeiten

    Service- und Wartungsarbeiten Pumpe abschalten und pflegen VORSICHT WARNUNG Niemals Wasser oder Material auf Wasserbasis über Nacht in der Pumpe belassen. Wenn Materialien auf Wasserbasis in der Pumpe verwendet werden, zuerst Um die Gefahr schwerer Verletzungen zu verringern, stets die Schritte im Abschnitt Druckentlastung auf mit Wasser und danach mit einem rosthemmenden Mittel Seite 8 ausführen, wenn zum Druckentlasten aufgefor- wie Lösungsbenzin spülen.

  • Seite 12: Fehlersuche

    Fehlersuche Den Druck entlasten. WARNUNG Vor dem Zerlegen der Pumpe alle möglichen Fehler und Ursachen prüfen. Um die Gefahr schwerer Verletzungen zu verringern, stets die Schritte im Abschnitt Druckentlastung auf Seite 8 ausführen, wenn zum Druckentlasten aufgefor- dert wird. Problem Ursache Lösung Pumpe arbeitet nicht.

  • Seite 13: Service

    Service Luftmotor starten und Pumpe langsam laufen lassen. Die Ausbau der Unterpumpe Sicherungsmuttern (14) am Rücklauf-Montagerohr (11) nach Bedarf einstellen, bis die Pumpe bei minimalem HINWEIS: Anweisungen für die Reparatur der Unterpumpe Luftdruck gleichmäßig läuft. Die Sicherungsmutter fest finden Sie in der separaten Betriebsanleitung anziehen.

  • Seite 14: Teile

    Teile Modell 223183, Serie C 4:1 President-Pumpe, für 200 l Fässer; mit UHMWPE- und Lederpackungen Pos. Teile- Bezeichnung Stück 205038 LUFTMOTOR, President; Teile: siehe 306982 191733 VERBINDUNGSSTANGE, 463,6 mm lang 223177 UNTERPUMPE; Teile: siehe Betriebsanleitung 307983 1 100579 SPLINT 156082 O-RING, Nitrilkautschuk 100081 BUCHSE;...
  • Seite 15 Teile Modell 223184, Serie C 4:1 President-Pumpe, kurz; UHMWPE- und Lederpackungen Pos. Teile- Bezeichnung Stück 205038 LUFTMOTOR, President; Teile: siehe 306982 190069 VERBINDUNGSSTANGE; 144,5 mm lang 223177 UNTERPUMPE; Teile: siehe Betriebsanleitung 307983 1 100579 SPLINT 156082 O-RING, Nitrilkautschuk 181120 RÜCKLAUFSCHLAUCH; 325,4 mm lang 190178 ZUFUHRSCHLAUCH;...
  • Seite 16 Bemerkung 16 307986...
  • Seite 17 Bemerkung 307986...

  • Seite 18: Abmessungen

    Abmessungen Montagebohrungen 9,52 mm (0,375”) 57,25 mm Durchmesser 57,25 mm 80,97 mm 66,67 mm 133,4 mm 3/4” NPT(i) Rücklauf 1” NPT(i) Auslaßöffnung HINWEIS: Montagedichtung 161322 verwenden. 06088 Änderungen bei Betriebsanleitungen – Zusammenfassung Änderung vor- Teile- Pos. Artikel- genommen an Status Bezeichnung Modelle 223183 Hinzu-...

  • Seite 19: Technische Daten

    Technische Daten Kategorie Daten Übersetzung Zulässiger Betriebsüberdruck 28 bar Zulässiger Lufteingangsdruck 7 bar Doppelhübe pro 3,8 Liter Fördermenge bei 60 DH pro Minute 30,4 l/Min. Größe der Materialeinlaßöffnung 1–1/2” NPT(i) Größe der Materialauslaßöffnung 1” NPT(i) Größe der Lufteinlaßöffnung Modell 223183: 3/8” NPT(i); Modell 223184: 1/2” NPT(i) Gewicht 21,32 kg Maximale Betriebstemperatur der Pumpe...

  • Seite 20: Graco Standard-Garantie

    Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
