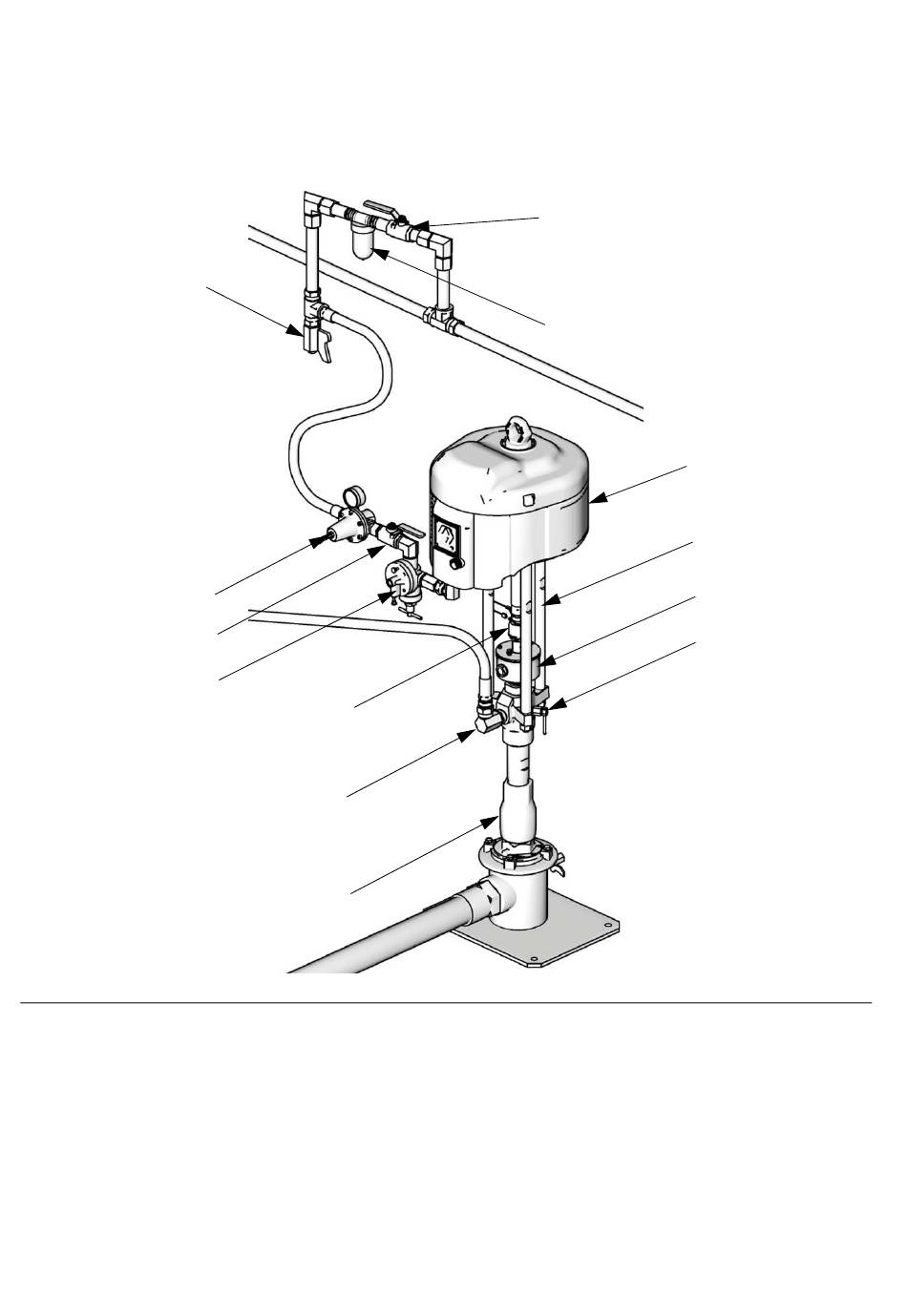

Kennzeichnung der Komponenten, typische Installation
Kennzeichnung der Komponenten, typische
Installation
Abbildung zeigt Modell
P40RCM
AH
AJ
AK
A
.3
BB
Zeichenerklärung:
AA Druckluftmotor
AB Kupplungsbaugruppe
AC Zugstangen
AE Unterpumpe
AF Materialauslass
AG Materialeinlass (nicht abgebildet)
AH Luftregler
AJ Absperrhahn für Druckluftmotor
8
U
AB
AF
AE
W
V
ti11128a
AK Trockenlaufsicherungsventil für die Pumpe
P
Pumpenentlüftungsventil
R
Schmiermittelbehälter
U
Druckluftentlastungsventil (nicht enthalten)
V
Luftfilter (nicht enthalten)
W
Absperrhahn/Entlüftungsventil für Druckluftleitung (für
Zubehör; nicht enthalten)
AA
AC
R
P
312713K
