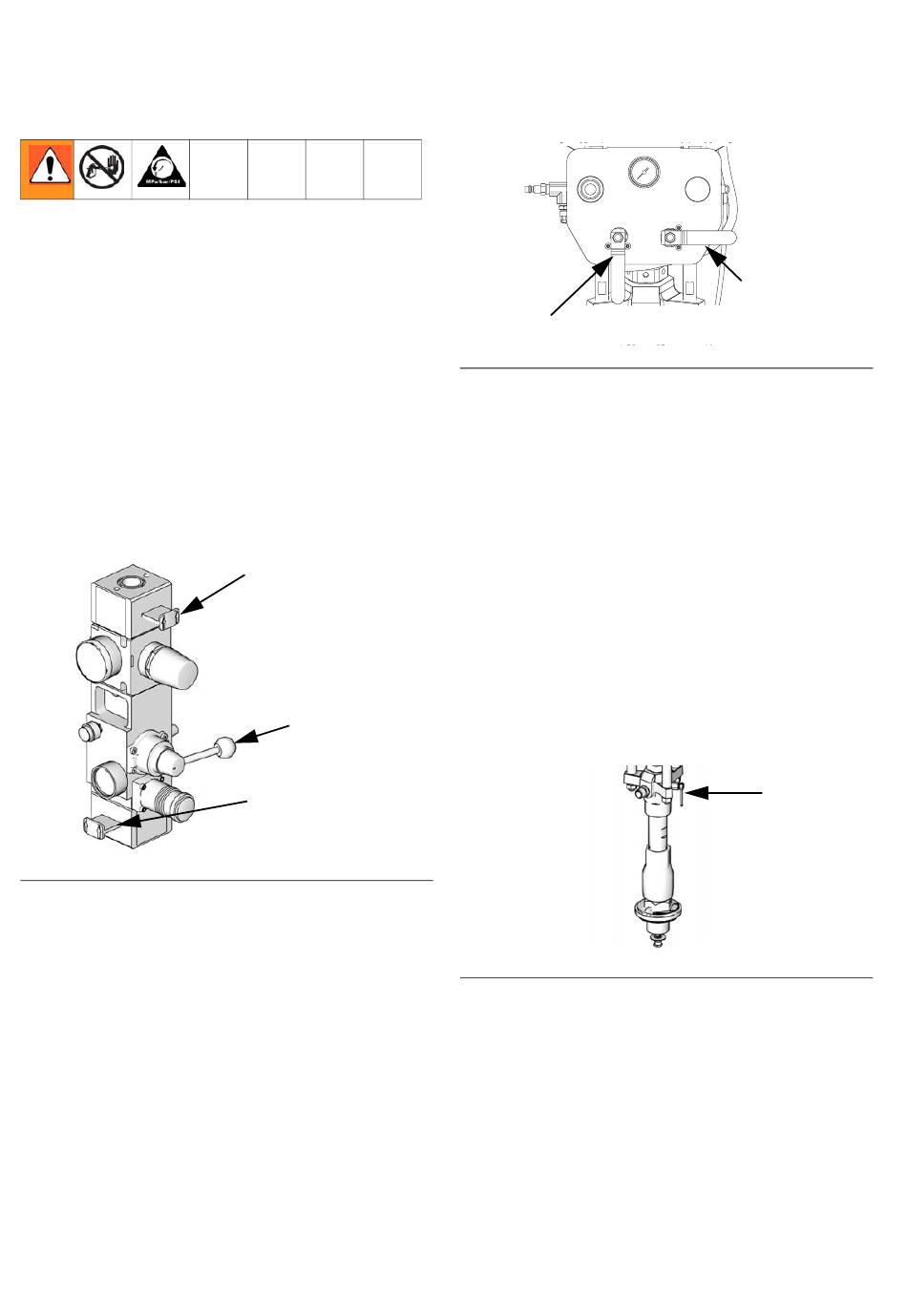

Vorgehensweise zur Druckentlastung
Vorgehensweise zur Druckentlastung
1. Verriegeln Sie den Auslösehebel an der
Spritzpistole/am Ausgabeventil.
2. Für die Druckluftsteuerung von D200s, D200,
D60 und S20: Siehe A
a. Schließen Sie den Schieber für den
Druckluftmotor und den Hauptdruckluftschieber.
b. Stellen Sie das Ram-Richtungsventil auf DOWN
(Abwärts). Die Ram wird langsam abgesenkt.
c. Rütteln Sie das Richtungsventil nach oben und
unten, um die Ram-Zylinder vollständig zu
entlüften.
ti10438a
A
.6: Druckluftsteuerungsmodul
BB
3. Für die Druckluftsteuerung von L20c: Siehe
A
.7.
BB
a. Schließen Sie den Schieber für den
Druckluftmotor und das Heberrichtungsventil.
Die Ram wird langsam abgesenkt.
12
.6.
BB
Druckluftmotorventil
Ram-
Richtungsventil
Hauptluftventil
Druckluftmotorventil
A
.7: L20c-Druckluftregelungskonsole
BB
4. Entriegeln Sie den Auslösehebel an der
Spritzpistole/am Ausgabeventil.
5. Ein Metallteil der Pistole fest gegen einen geerdeten
Metalleimer drücken und die Pistole/das
Ausgabeventil abziehen, um den Druck zu
entlasten.
6. Verriegeln Sie den Auslösehebel an der
Spritzpistole/am Ausgabeventil.
7. Öffnen Sie das Ablassventil in der Materialleitung
und das Pumpenentlüftungsventil (P). Halten Sie
einen Behälter bereit, um das auslaufende Material
aufzufangen.
8. Lassen Sie das Pumpenentlüftungsventil so lange
geöffnet, bis das Gerät wieder spritzbereit ist.
A
.8
BB
Wenn Sie vermuten, dass Spritzdüse oder Schlauch
vollkommen verstopft sind oder dass der Druck nach
Ausführung der oben beschriebenen Schritte nicht
vollständig entlastet wurde, lösen Sie die Haltemutter
des Düsenschutzes, die Düse oder die
Schlauchkupplung ganz langsam, und entlasten Sie den
Druck nach und nach. Schrauben Sie die Mutter bzw.
Kupplung erst danach vollständig ab. Reinigen Sie jetzt
die Spitze/Düse oder den Schlauch.
Heber-
Richtungsventil
r_257302_312376_2e
P
ti10420a
312713K
