VORSICHT
Achten Sie darauf, dass das Anheben, Bewegen oder
Trennen der Pumpe immer mindestens zu zweit
durchgeführt werden muss. Die Pumpe ist zu schwer
für eine einzelne Person. Wenn Sie die Unterpumpe
von einem Druckluftmotor abnehmen, der noch
montiert ist (beispielsweise an einer Ram), achten Sie
darauf, dass die Unterpumpe beim Trennen gestützt
wird, damit sie nicht herunterfällt und Personen- oder
Sachschäden verursacht. Sie können dabei die Pumpe
entsprechend sicher abstützen oder dafür sorgen, dass
mindestens zwei Personen die Pumpe halten, während
eine andere Person diese vom Motor trennt.
5. Wenn der Druckluftmotor nicht gewartet werden
muss, bauen Sie ihn nicht ab. Informationen für den
Fall, dass der Druckluftmotor nicht entfernt werden
muss, finden Sie im Handbuch „Zufuhrgeräte -
Reparatur/Teile", 313527.

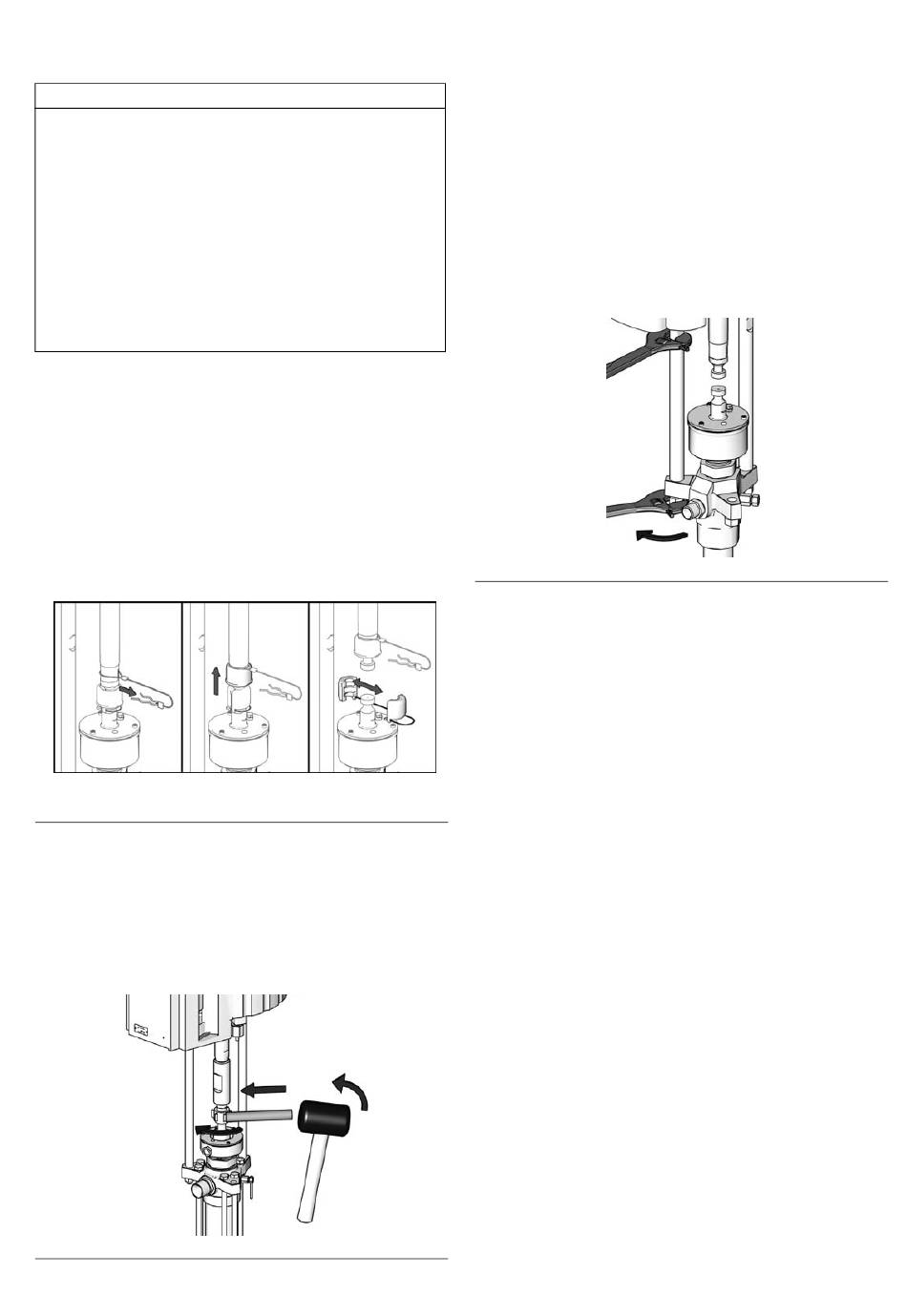

6. Nur für Unterpumpen mit 100 cm³, 200 cm³ und
250 cm³: Entfernen Sie den Clip (9), und schieben
Sie die Abdeckung (8) der Kupplung nach oben,
damit Sie die Kupplung (7) ausbauen können.
A
.16
BB
7. Nur für 500-cm³-Unterpumpen: Verwenden Sie
einen Hammer und eine Messingstange, um die
Kupplungsmutter (8) zu lösen. Wenn die
Kupplungsmutter nach unten fällt, entfernen Sie die
Kupplungskragen (7) und die Kupplungsmutter von
der Kolbenstange.
A
.17
BB
312713K
8. Nur für 60-cm³-Unterpumpen: Mit zwei
Schraubenschlüsseln die Kupplungsmutter (8)
lösen. Wenn die Kupplungsmutter nach unten fällt,
entfernen Sie die Kupplungskragen (7) und die
Kupplungsmutter von der Kolbenstange.
9. Einen Schraubenschlüssel an die flachen Seiten der
Zugstange ansetzen und diese so festhalten, dass
sie sich nicht drehen kann. Schrauben Sie die
Muttern (5) von den Zugstangen (3) ab, und
nehmen Sie die Unterpumpe (2) vorsichtig heraus.
A
.18
BB
10. Informationen zur Wartung der Unterpumpe finden
Sie im Handbuch „Check-Mate-Unterpumpe",
312375. Informationen zur Wartung des Druckluft-
oder Hydraulikmotors finden Sie in der
entsprechenden Anleitung, die dem Motor beiliegt.
ti10508a
ti10717a
Reparatur
ti10510a
19
