2 Installation
2.7 Ein-/Ausgänge erweitern
2.6.3 Verhalten bei Kurzschluss/Überlast
2.7 Ein-/Ausgänge erweitern
46
Werden Induktivitäten nicht schutzbeschaltet, gilt:
•
Es dürfen nicht mehrere Induktivitäten gleichzeitig abgeschaltet werden,
um die Treiberbausteine im ungünstigsten Fall nicht zu überhitzen. Wird
im NOT-AUS-Fall die +24-V-DC-Versorgung mittels Kontakt abgeschaltet
und kann dabei mehr als ein angesteuerter Ausgang mit Induktivität
abgeschaltet werden, müssen Sie die Induktivitäten mit einer Schutz-
beschaltung versehen (siehe folgende Abbildungen).
+ 24 V H
U emax < U z < 33 V
Q..
0 V H

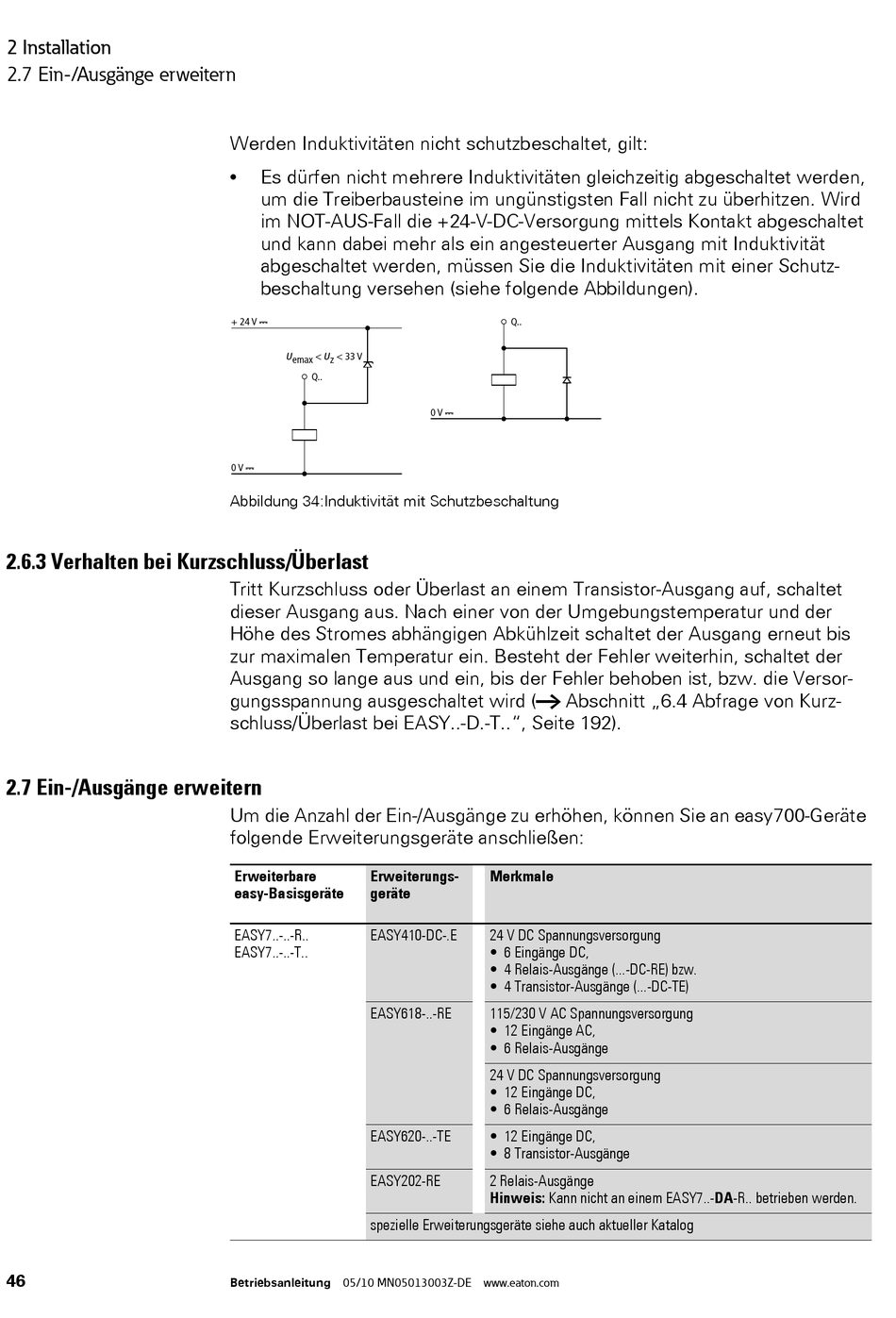

Abbildung 34:Induktivität mit Schutzbeschaltung
Tritt Kurzschluss oder Überlast an einem Transistor-Ausgang auf, schaltet
dieser Ausgang aus. Nach einer von der Umgebungstemperatur und der
Höhe des Stromes abhängigen Abkühlzeit schaltet der Ausgang erneut bis
zur maximalen Temperatur ein. Besteht der Fehler weiterhin, schaltet der
Ausgang so lange aus und ein, bis der Fehler behoben ist, bzw. die Versor-
gungsspannung ausgeschaltet wird (￫ Abschnitt „6.4 Abfrage von Kurz-
schluss/Überlast bei EASY..-D.-T..", Seite 192).
Um die Anzahl der Ein-/Ausgänge zu erhöhen, können Sie an easy700-Geräte
folgende Erweiterungsgeräte anschließen:
Erweiterbare
Erweiterungs-
easy-Basisgeräte
geräte
EASY7..-..-R..
EASY410-DC-.E
EASY7..-..-T..
EASY618-..-RE
EASY620-..-TE
EASY202-RE
spezielle Erweiterungsgeräte siehe auch aktueller Katalog
Betriebsanleitung 05/10 MN05013003Z-DE www.eaton.com
Q..
0 V H
Merkmale
24 V DC Spannungsversorgung
• 6 Eingänge DC,
• 4 Relais-Ausgänge (...-DC-RE) bzw.
• 4 Transistor-Ausgänge (...-DC-TE)
115/230 V AC Spannungsversorgung
• 12 Eingänge AC,
• 6 Relais-Ausgänge
24 V DC Spannungsversorgung
• 12 Eingänge DC,
• 6 Relais-Ausgänge
• 12 Eingänge DC,
• 8 Transistor-Ausgänge
2 Relais-Ausgänge
Hinweis: Kann nicht an einem EASY7..-DA-R.. betrieben werden.
