4 Mit verdrahten
4.14 Grundschaltungen

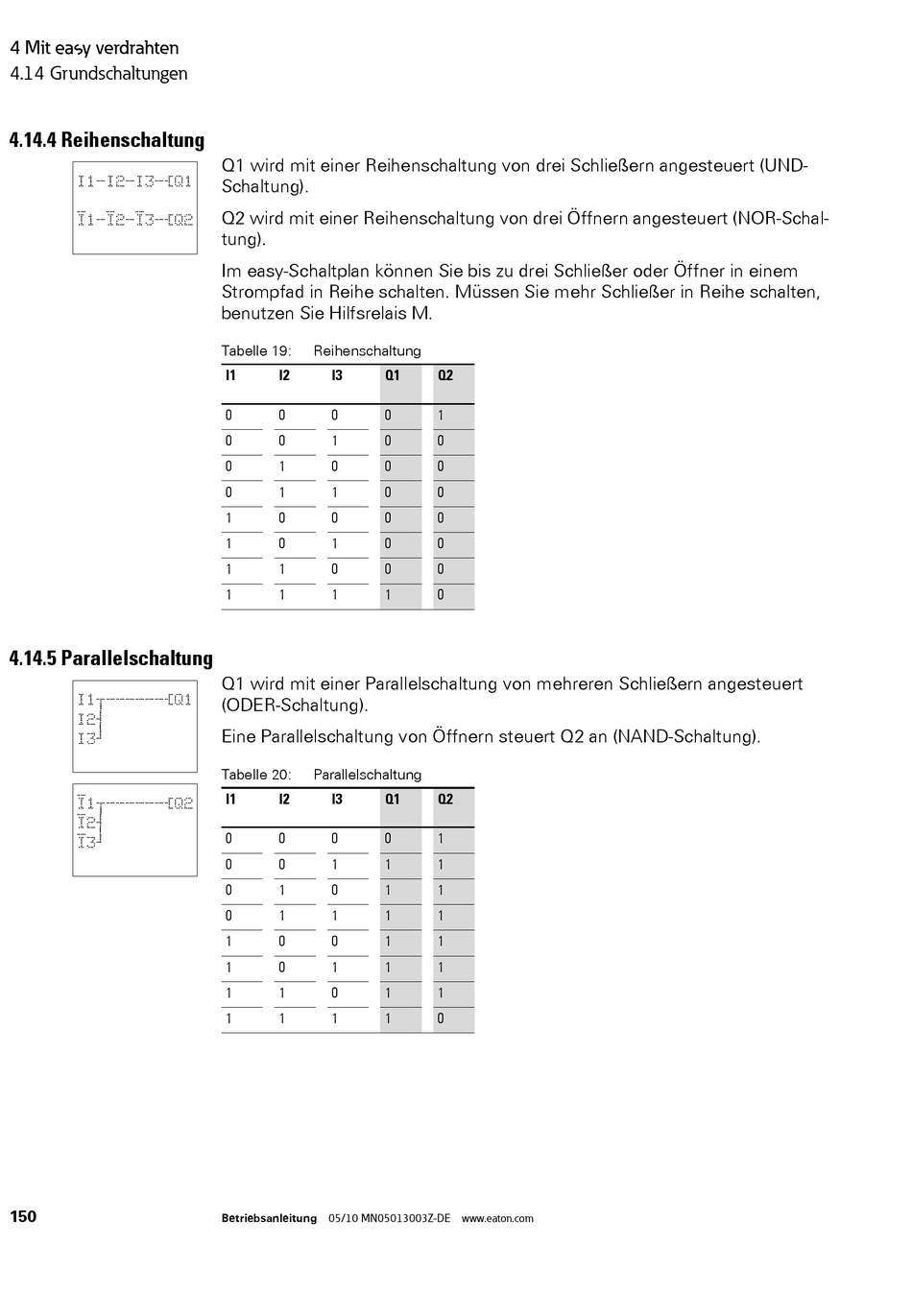

4.14.4 Reihenschaltung
I1-I2-I3-ÄQ1
I1-I2-I3-ÄQ2
4.14.5 Parallelschaltung
I1u------ÄQ1
I2s
I3k
I1u------ÄQ2
I2s
I3k
150
Q1 wird mit einer Reihenschaltung von drei Schließern angesteuert (UND-
Schaltung).
Q2 wird mit einer Reihenschaltung von drei Öffnern angesteuert (NOR-Schal-
tung).
Im easy-Schaltplan können Sie bis zu drei Schließer oder Öffner in einem
Strompfad in Reihe schalten. Müssen Sie mehr Schließer in Reihe schalten,
benutzen Sie Hilfsrelais M.
Tabelle 19:
Reihenschaltung
I1
I2
I3
0
0
0
0
0
1
0
1
0
0
1
1
1
0
0
1
0
1
1
1
0
1
1
1
Q1 wird mit einer Parallelschaltung von mehreren Schließern angesteuert
(ODER-Schaltung).
Eine Parallelschaltung von Öffnern steuert Q2 an (NAND-Schaltung).
Tabelle 20:
Parallelschaltung
I1
I2
I3
0
0
0
0
0
1
0
1
0
0
1
1
1
0
0
1
0
1
1
1
0
1
1
1
Betriebsanleitung 05/10 MN05013003Z-DE www.eaton.com
Q1
Q2
0
1
0
0
0
0
0
0
0
0
0
0
0
0
1
0
Q1
Q2
0
1
1
1
1
1
1
1
1
1
1
1
1
1
1
0
