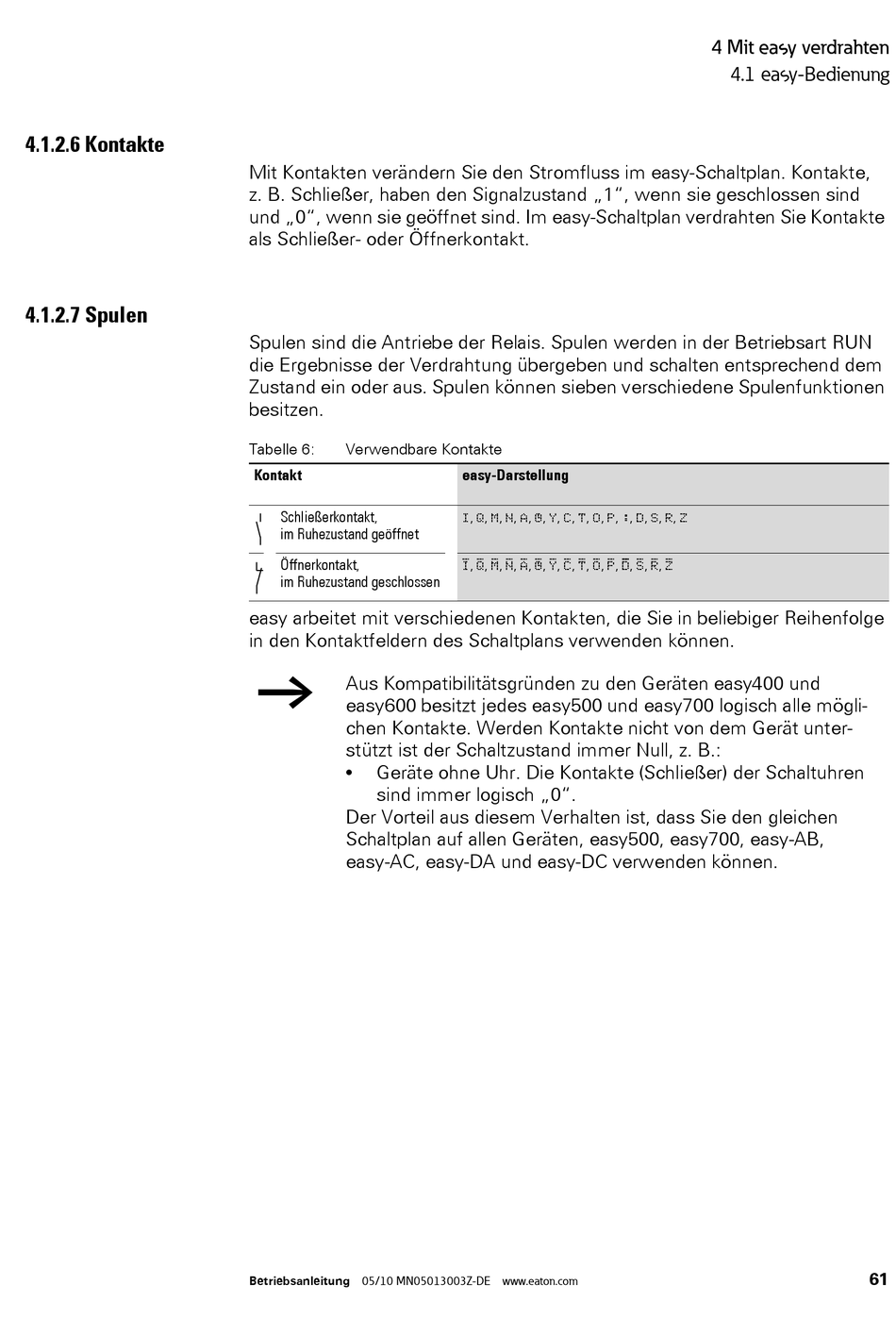

4.1.2.6 Kontakte
4.1.2.7 Spulen
Mit Kontakten verändern Sie den Stromfluss im easy-Schaltplan. Kontakte,
z. B. Schließer, haben den Signalzustand „1", wenn sie geschlossen sind
und „0", wenn sie geöffnet sind. Im easy-Schaltplan verdrahten Sie Kontakte
als Schließer- oder Öffnerkontakt.
Spulen sind die Antriebe der Relais. Spulen werden in der Betriebsart RUN
die Ergebnisse der Verdrahtung übergeben und schalten entsprechend dem
Zustand ein oder aus. Spulen können sieben verschiedene Spulenfunktionen
besitzen.
Tabelle 6:
Verwendbare Kontakte
Kontakt
Schließerkontakt,
im Ruhezustand geöffnet
Öffnerkontakt,
im Ruhezustand geschlossen
easy arbeitet mit verschiedenen Kontakten, die Sie in beliebiger Reihenfolge
in den Kontaktfeldern des Schaltplans verwenden können.
￫
Aus Kompatibilitätsgründen zu den Geräten easy400 und
easy600 besitzt jedes easy500 und easy700 logisch alle mögli-
chen Kontakte. Werden Kontakte nicht von dem Gerät unter-
stützt ist der Schaltzustand immer Null, z. B.:
•
Geräte ohne Uhr. Die Kontakte (Schließer) der Schaltuhren
sind immer logisch „0".
Der Vorteil aus diesem Verhalten ist, dass Sie den gleichen
Schaltplan auf allen Geräten, easy500, easy700, easy-AB,
easy-AC, easy-DA und easy-DC verwenden können.
Betriebsanleitung 05/10 MN05013003Z-DE www.eaton.com
easy-Darstellung
Ö
,
,
,
,
,
,
,
,
,
,
,
,
I
Q
M
N
A
Y
C
T
O
P
:
I
Q
M
N
A
ö
Y
C
T
O
P
D
,
,
,
,
,
,
,
,
,
,
,
,
4 Mit verdrahten
4.1 -Bedienung
,
,
,
D
S
R
Z
S
R
Z
,
,
61
