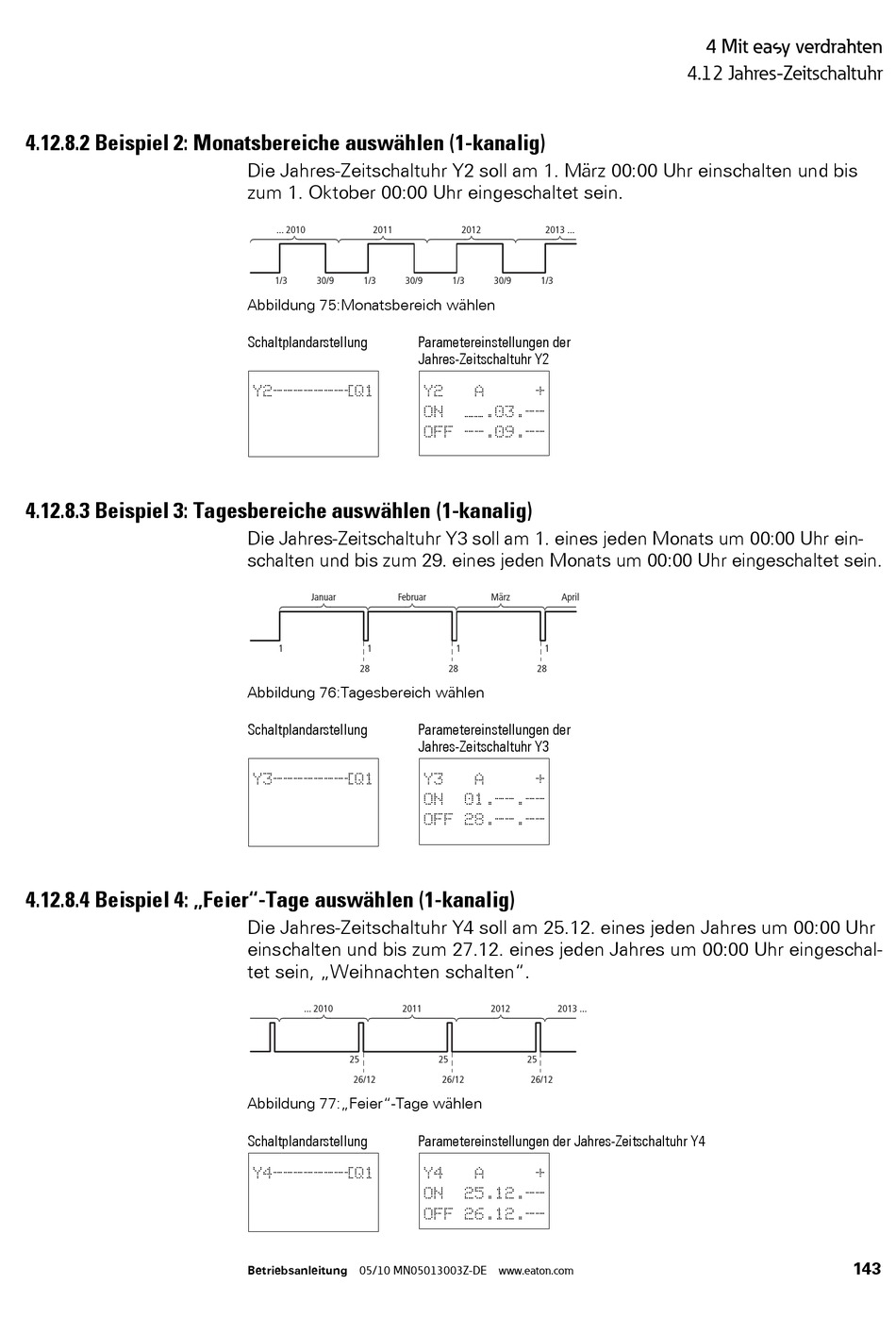

4.12.8.2 Beispiel 2: Monatsbereiche auswählen (1-kanalig)
4.12.8.3 Beispiel 3: Tagesbereiche auswählen (1-kanalig)
4.12.8.4 Beispiel 4: „Feier"-Tage auswählen (1-kanalig)
Die Jahres-Zeitschaltuhr Y2 soll am 1. März 00:00 Uhr einschalten und bis
zum 1. Oktober 00:00 Uhr eingeschaltet sein.
... 2010
2011
1/3
30/9
1/3
30/9
Abbildung 75:Monatsbereich wählen
Schaltplandarstellung
Y2-------ÄQ1
Die Jahres-Zeitschaltuhr Y3 soll am 1. eines jeden Monats um 00:00 Uhr ein-
schalten und bis zum 29. eines jeden Monats um 00:00 Uhr eingeschaltet sein.
Januar
Februar
1
1
28
Abbildung 76:Tagesbereich wählen
Schaltplandarstellung
Y3-------ÄQ1
Die Jahres-Zeitschaltuhr Y4 soll am 25.12. eines jeden Jahres um 00:00 Uhr
einschalten und bis zum 27.12. eines jeden Jahres um 00:00 Uhr eingeschal-
tet sein, „Weihnachten schalten".
... 2010
2011
25
26/12
Abbildung 77:„Feier"-Tage wählen
Schaltplandarstellung
Y4-------ÄQ1
Betriebsanleitung 05/10 MN05013003Z-DE www.eaton.com
2012
2013 ...
1/3
30/9
1/3
Parametereinstellungen der
Jahres-Zeitschaltuhr Y2
Y2
A
+
__.03.--
ON
OFF --.09.--
März
April
1
1
28
28
Parametereinstellungen der
Jahres-Zeitschaltuhr Y3
Y3
A
+
ON
01.--.--
OFF 28.--.--
2012
2013 ...
25
25
26/12
26/12
Parametereinstellungen der Jahres-Zeitschaltuhr Y4
Y4
A
+
ON
25.12.--
OFF 26.12.--
4 Mit verdrahten
4.12 Jahres-Zeitschaltuhr
143
