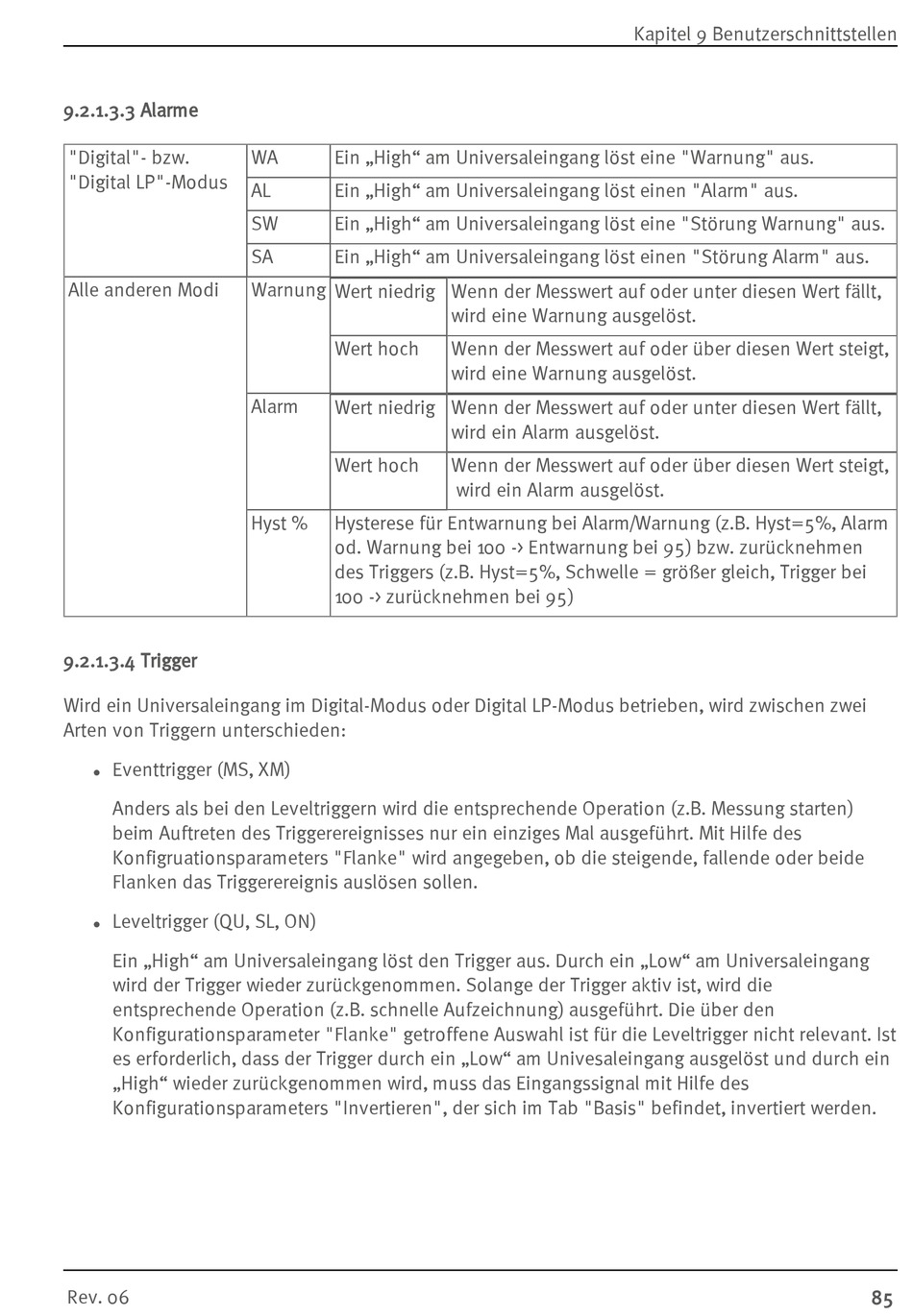

9.2.1.3.3 Alarme
"Digital"- bzw.
"Digital LP"-Modus
Alle anderen Modi
9.2.1.3.4 Trigger
Wird ein Universaleingang im Digital-Modus oder Digital LP-Modus betrieben, wird zwischen zwei
Arten von Triggern unterschieden:
Eventtrigger (MS, XM)
l
Anders als bei den Leveltriggern wird die entsprechende Operation (z.B. Messung starten)
beim Auftreten des Triggerereignisses nur ein einziges Mal ausgeführt. Mit Hilfe des
Konfigruationsparameters "Flanke" wird angegeben, ob die steigende, fallende oder beide
Flanken das Triggerereignis auslösen sollen.
Leveltrigger (QU, SL, ON)
l
Ein „High" am Universaleingang löst den Trigger aus. Durch ein „Low" am Universaleingang
wird der Trigger wieder zurückgenommen. Solange der Trigger aktiv ist, wird die
entsprechende Operation (z.B. schnelle Aufzeichnung) ausgeführt. Die über den
Konfigurationsparameter "Flanke" getroffene Auswahl ist für die Leveltrigger nicht relevant. Ist
es erforderlich, dass der Trigger durch ein „Low" am Univesaleingang ausgelöst und durch ein
„High" wieder zurückgenommen wird, muss das Eingangssignal mit Hilfe des
Konfigurationsparameters "Invertieren", der sich im Tab "Basis" befindet, invertiert werden.
Rev. 06
WA
Ein „High" am Universaleingang löst eine "Warnung" aus.
AL
Ein „High" am Universaleingang löst einen "Alarm" aus.
SW
Ein „High" am Universaleingang löst eine "Störung Warnung" aus.
SA
Ein „High" am Universaleingang löst einen "Störung Alarm" aus.
Warnung Wert niedrig Wenn der Messwert auf oder unter diesen Wert fällt,
Wert hoch
Alarm
Wert niedrig Wenn der Messwert auf oder unter diesen Wert fällt,
Wert hoch
Hyst %
Hysterese für Entwarnung bei Alarm/Warnung (z.B. Hyst=5%, Alarm
od. Warnung bei 100 -> Entwarnung bei 95) bzw. zurücknehmen
des Triggers (z.B. Hyst=5%, Schwelle = größer gleich, Trigger bei
100 -> zurücknehmen bei 95)
wird eine Warnung ausgelöst.
Wenn der Messwert auf oder über diesen Wert steigt,
wird eine Warnung ausgelöst.
wird ein Alarm ausgelöst.
Wenn der Messwert auf oder über diesen Wert steigt,
wird ein Alarm ausgelöst.
Kapitel 9 Benutzerschnittstellen
85
