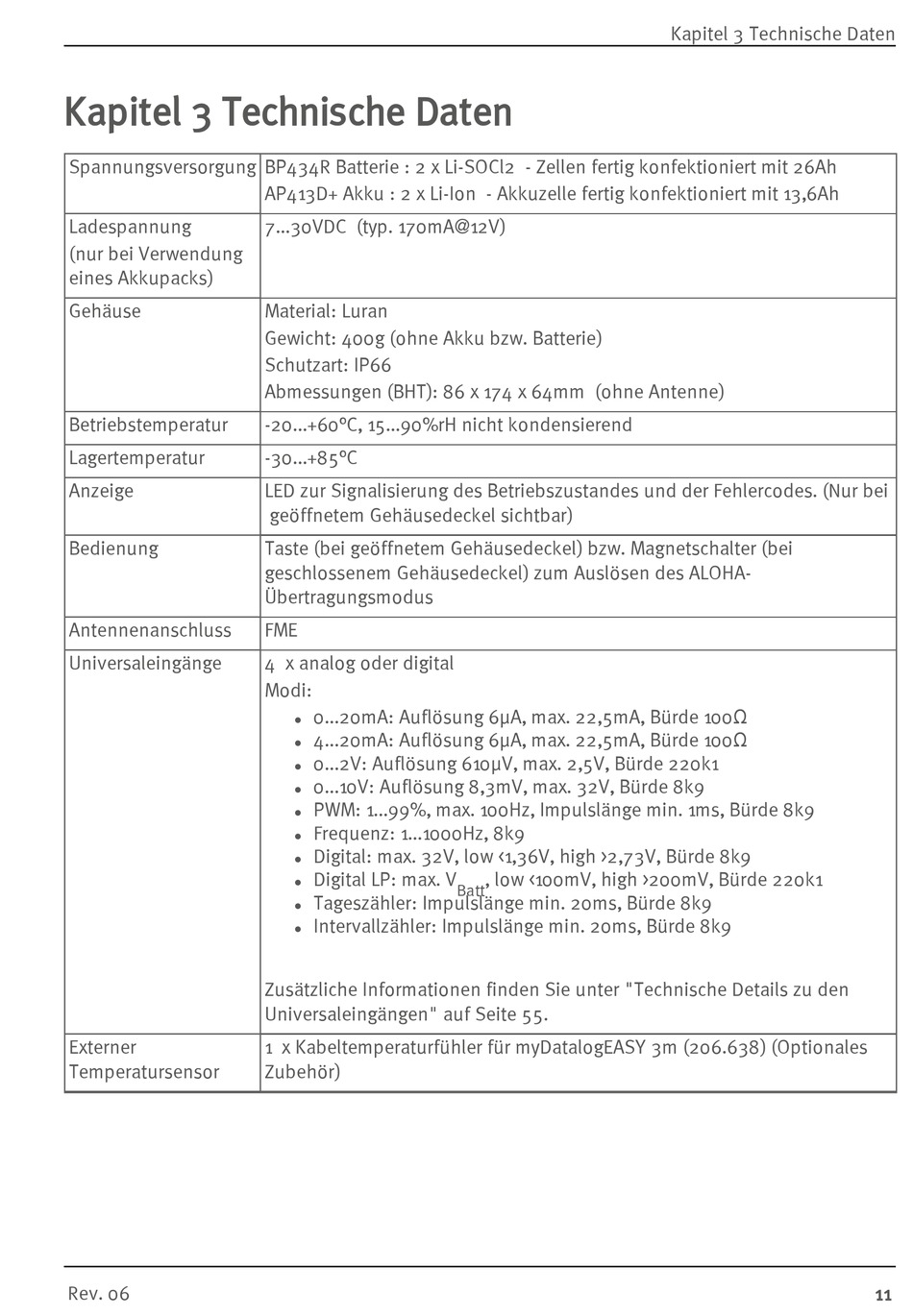

Kapitel 3 Technische Daten
Spannungsversorgung BP434R Batterie : 2 x Li-SOCl2 - Zellen fertig konfektioniert mit 26Ah
Ladespannung
(nur bei Verwendung
eines Akkupacks)
Gehäuse
Betriebstemperatur
Lagertemperatur
Anzeige
Bedienung
Antennenanschluss
Universaleingänge
Externer
Temperatursensor
Rev. 06
AP413D+ Akku : 2 x Li-Ion - Akkuzelle fertig konfektioniert mit 13,6Ah
7...30VDC (typ. 170mA@12V)
Material: Luran
Gewicht: 400g (ohne Akku bzw. Batterie)
Schutzart: IP66
Abmessungen (BHT): 86 x 174 x 64mm (ohne Antenne)
-20...+60°C, 15...90%rH nicht kondensierend
-30...+85°C
LED zur Signalisierung des Betriebszustandes und der Fehlercodes. (Nur bei
geöffnetem Gehäusedeckel sichtbar)
Taste (bei geöffnetem Gehäusedeckel) bzw. Magnetschalter (bei
geschlossenem Gehäusedeckel) zum Auslösen des ALOHA-
Übertragungsmodus
FME
4 x analog oder digital
Modi:
0...20mA: Auflösung 6µA, max. 22,5mA, Bürde 100Ω
l
4...20mA: Auflösung 6µA, max. 22,5mA, Bürde 100Ω
l
0...2V: Auflösung 610µV, max. 2,5V, Bürde 220k1
l
0...10V: Auflösung 8,3mV, max. 32V, Bürde 8k9
l
PWM: 1...99%, max. 100Hz, Impulslänge min. 1ms, Bürde 8k9
l
Frequenz: 1...1000Hz, 8k9
l
Digital: max. 32V, low <1,36V, high >2,73V, Bürde 8k9
l
Digital LP: max. V
l
Tageszähler: Impulslänge min. 20ms, Bürde 8k9
l
Intervallzähler: Impulslänge min. 20ms, Bürde 8k9
l
Zusätzliche Informationen finden Sie unter "Technische Details zu den
Universaleingängen" auf Seite 55.
1 x Kabeltemperaturfühler für myDatalogEASY 3m (206.638) (Optionales
Zubehör)
, low <100mV, high >200mV, Bürde 220k1
Batt
Kapitel 3 Technische Daten
11
