Universaleingänge
4-20mA
(4-20mA-Modus
(2/2)
2/2)

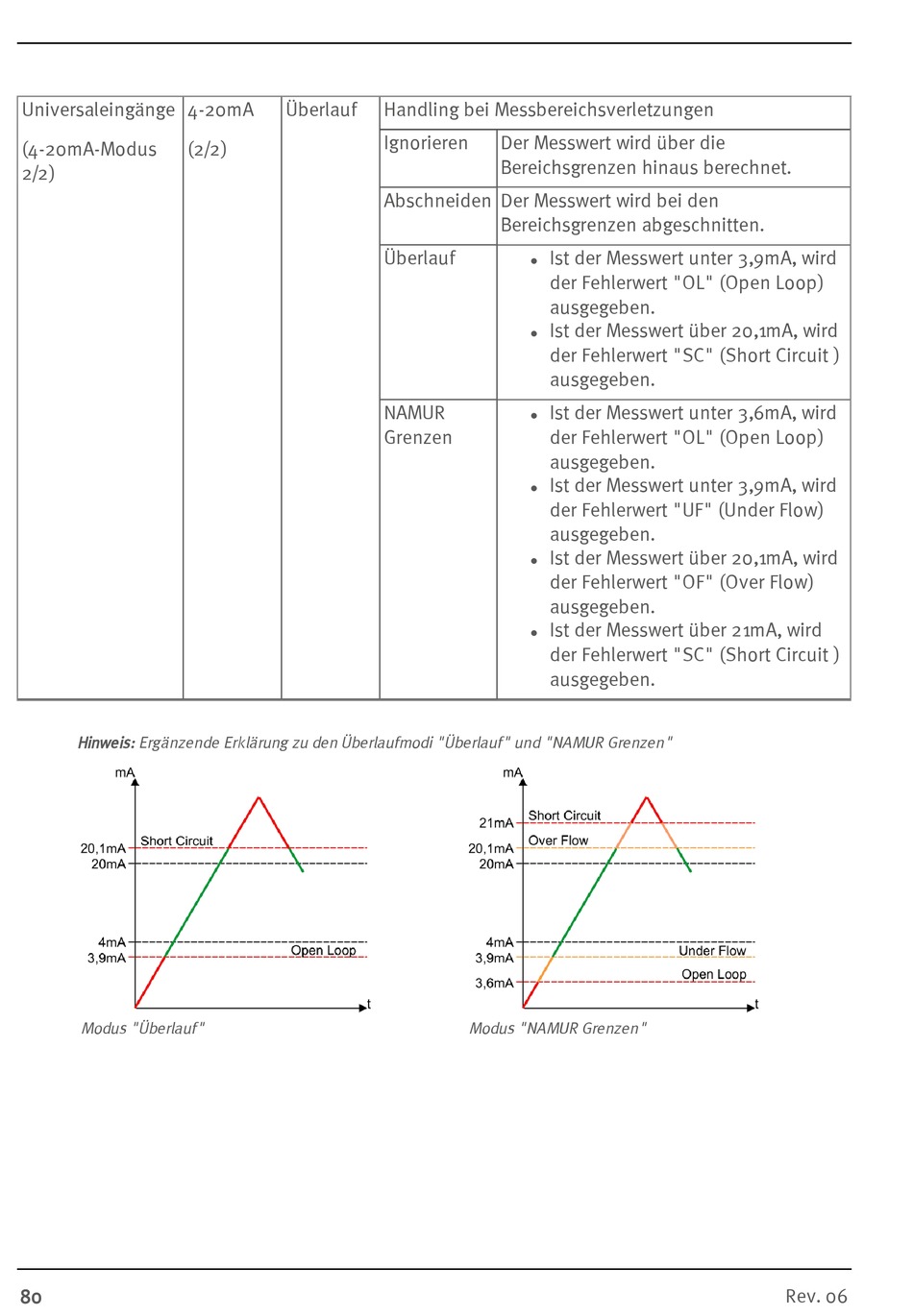

Hinweis: Ergänzende Erklärung zu den Überlaufmodi "Überlauf" und "NAMUR Grenzen"
Modus "Überlauf"
80
Überlauf
Handling bei Messbereichsverletzungen
Ignorieren
Abschneiden Der Messwert wird bei den
Überlauf
NAMUR
Grenzen
Der Messwert wird über die
Bereichsgrenzen hinaus berechnet.
Bereichsgrenzen abgeschnitten.
Ist der Messwert unter 3,9mA, wird
l
der Fehlerwert "OL" (Open Loop)
ausgegeben.
Ist der Messwert über 20,1mA, wird
l
der Fehlerwert "SC" (Short Circuit )
ausgegeben.
Ist der Messwert unter 3,6mA, wird
l
der Fehlerwert "OL" (Open Loop)
ausgegeben.
Ist der Messwert unter 3,9mA, wird
l
der Fehlerwert "UF" (Under Flow)
ausgegeben.
Ist der Messwert über 20,1mA, wird
l
der Fehlerwert "OF" (Over Flow)
ausgegeben.
Ist der Messwert über 21mA, wird
l
der Fehlerwert "SC" (Short Circuit )
ausgegeben.
Modus "NAMUR Grenzen"
Rev. 06
