7.4.1.1.2 Verwendung des direkten Akku- bzw. Batteriespannungsausgangs K4
Akku- bzw. Batteriespannung: 3,1...4,2V

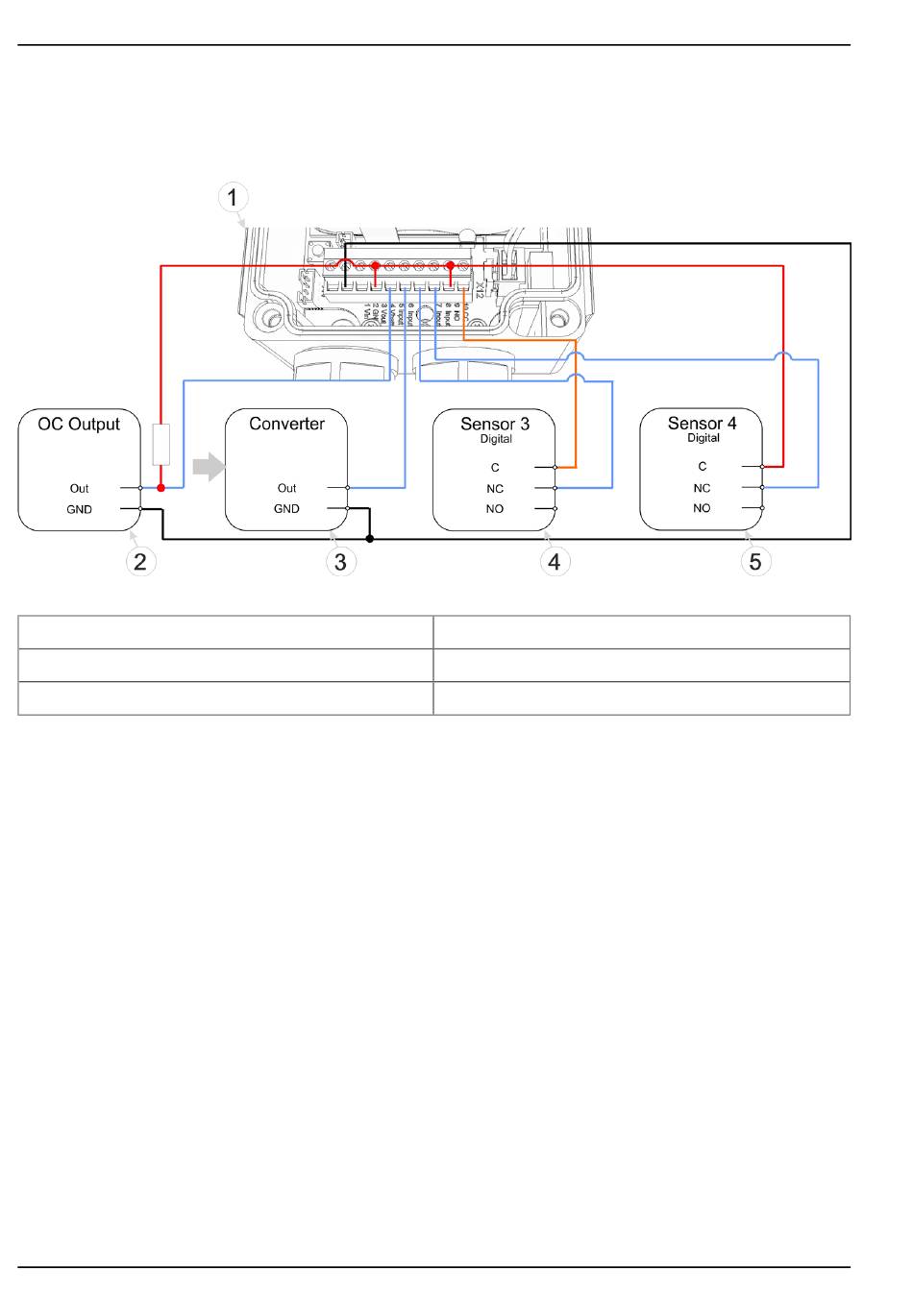

Anschlussbeispiele: Verwendung des direkten Akku- bzw. Batteriespannungsausgangs (K4)
1 Klemmleisten des myDatalogEASYplus
2 Sensor mit Open Collector Ausgang
3 Signalwandler, Trennwandler
Hinweis: In dem oben abgebildeten Anschlussbeispiel ist der "Sensor 3" nicht direkt mit
dem Batteriespannungsausgang (K4) verbunden, sondern wird über den potentialfreien
Schaltkontakt (K9, K10) geführt. Dadurch wird die Versorgung für "Sensor 3" (vorausgesetzt
der potentialfreie Schaltkontakt wird im Modus "Ext. Aufwärmzeit" betrieben) gemäß der
"Ext Aufwärmzeit" (siehe "Ausgabekanäle" auf Seite 90) geschaltet. Auf diese Weise kann
verhindert werden, dass bei geschlossenem Schaltkontakt der Stromverbrauch aufrund der
Bürde von 8k9 (220k1 im Modus Digital LP) permanent bis zu 471µA (19µA im Modus Digital
LP) betragen kann. Diese Methode eignet sich jedoch nicht für die Betriebsmodi "Cnt.Day",
"Cnt.Intervl.", "Freq" und "PWM", da diese Modi eine permanente Versorgung der Sensoren
erfordert. Auch wenn ein Eingang, der im Modus "Digital" oder "Digital LP" betrieben wird,
zum Auslösen eines Triggerereignis verwendet werden soll, eignet sich diese Methode nicht.
7.4.2 Anschluss der GSM-Antenne
Wichtiger Hinweis: Um eine korrekte Funktion zu gewährleisten, benutzen Sie nur Antennen,
die vom Hersteller geliefert werden.
54
4 potentialfreier Relaiskontakt
5 potentialfreier Relaiskontakt (direkt an V
)
batt
Rev. 06
