Hinweis:

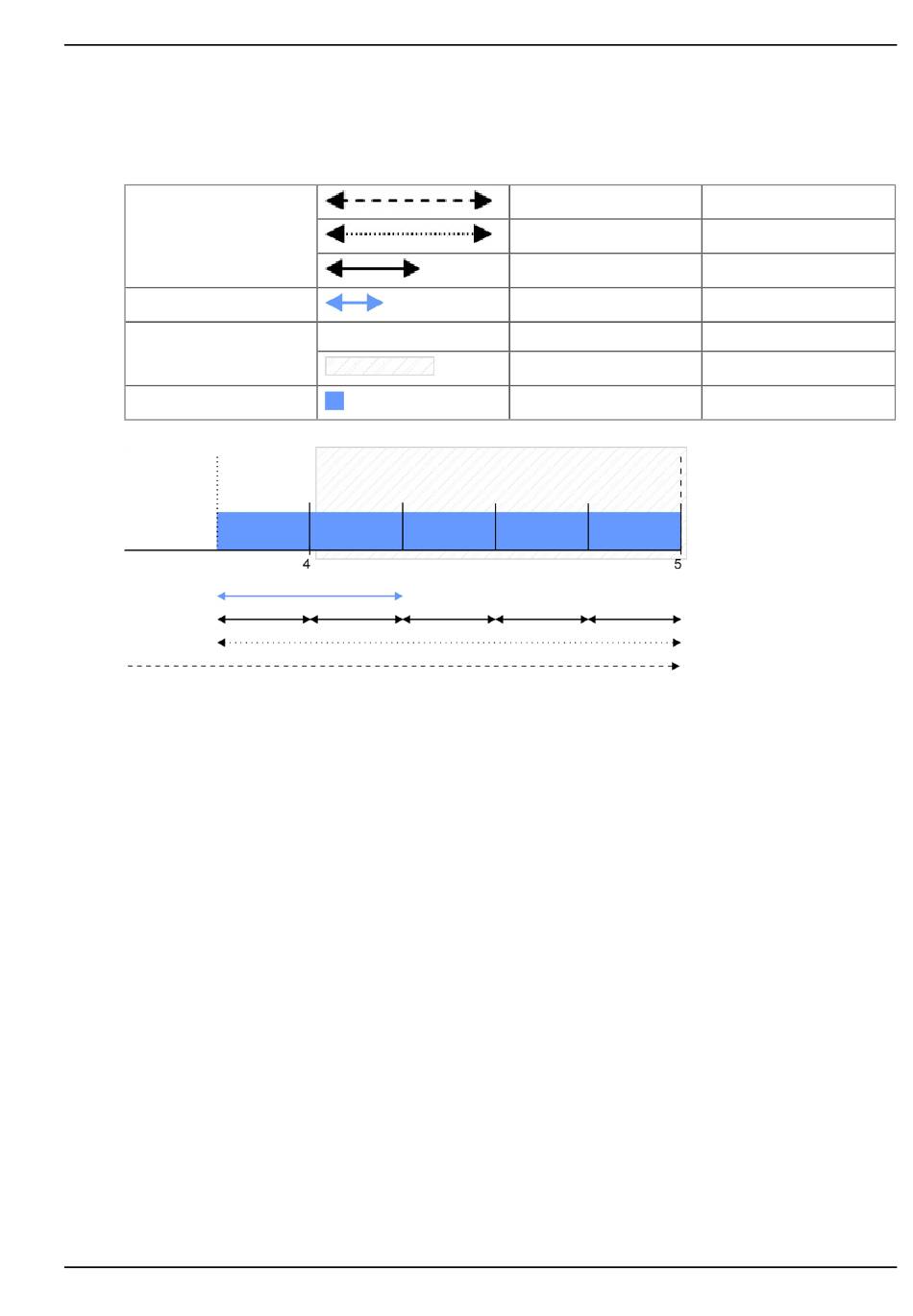

Beispiel zur Erklärung des Burstintervalls in Kombination mit der ext. Aufwärmzeit (Ext. Aufwärmzeit >
Messintervall):
Grundeinstellung
Ausgabekanäle
Messkanäle -> Konfig.
Ausgang am Gerät
Erklärung: Da in diesem Beispiel die ext. Aufwärmzeit größer als das Messintervall ist, wird die Sensorversorgung
gleich zu Beginn des Burst Intervalls aktiviert und erst bei der Aufzeichnung wieder deaktiviert. Die erste Messung
wird 15sec. (Messintervall) nach Beginn des Burst Intervalls durchgeführt. Zu diesem Zeitpunkt war die
Sensorversorgung noch nicht für die Dauer der ext. Aufwärmzeit aktiv. D.h. der Messwert des angeschlossenen
Sensors ist wahrscheinlich noch nicht stabil und die Messung somit ungültig. In diesem Beispiel ist erst die zweite
Messung nach Beginn des Burst Intervalls gültig. Um die ungültigen Messungen bei der Messwertbildung
auszuschließen, muss das Zeitfenster für die Dämpfung entsprechend kleiner als das Burst Intervall gewählt
werden. Um genau wie beim vorangegangenen Beispiel (Ext. Aufwärmzeit < Messintervall) 4 gültige Messungen zu
erhalten, muss das Burst Intervall von 60sec. auf 75sec. erhöht werden.
Messwertbildung: Die Sensorversorgung wird zu Beginn des Burst Intervalls aktiviert. Die erste Messung wird
15sec. später durchgeführt. Es ergeben sich somit 5 Messungen. Die erste Messung ist ungültig (ext. Aufwärmzeit
ist noch nicht abgelaufen). Da das Zeitfenster für die Dämpfung nur 60sec. beträgt, werden nur die 2-5te Messung
für die Median-Bildung herangezogen und als Messwert aufgezeichnet. Die erste ungültige Messung wird somit
ignoriert.
Rev. 06
Kapitel 9 Benutzerschnittstellen
Aufzeichnungsintervall
Burst Intervall
Messintervall
Ext Aufwärmzeit
Dämpfung
Zeit
Sensorversorgung
5min.
75sec.
15sec.
30sec.
med
60sec.
93
