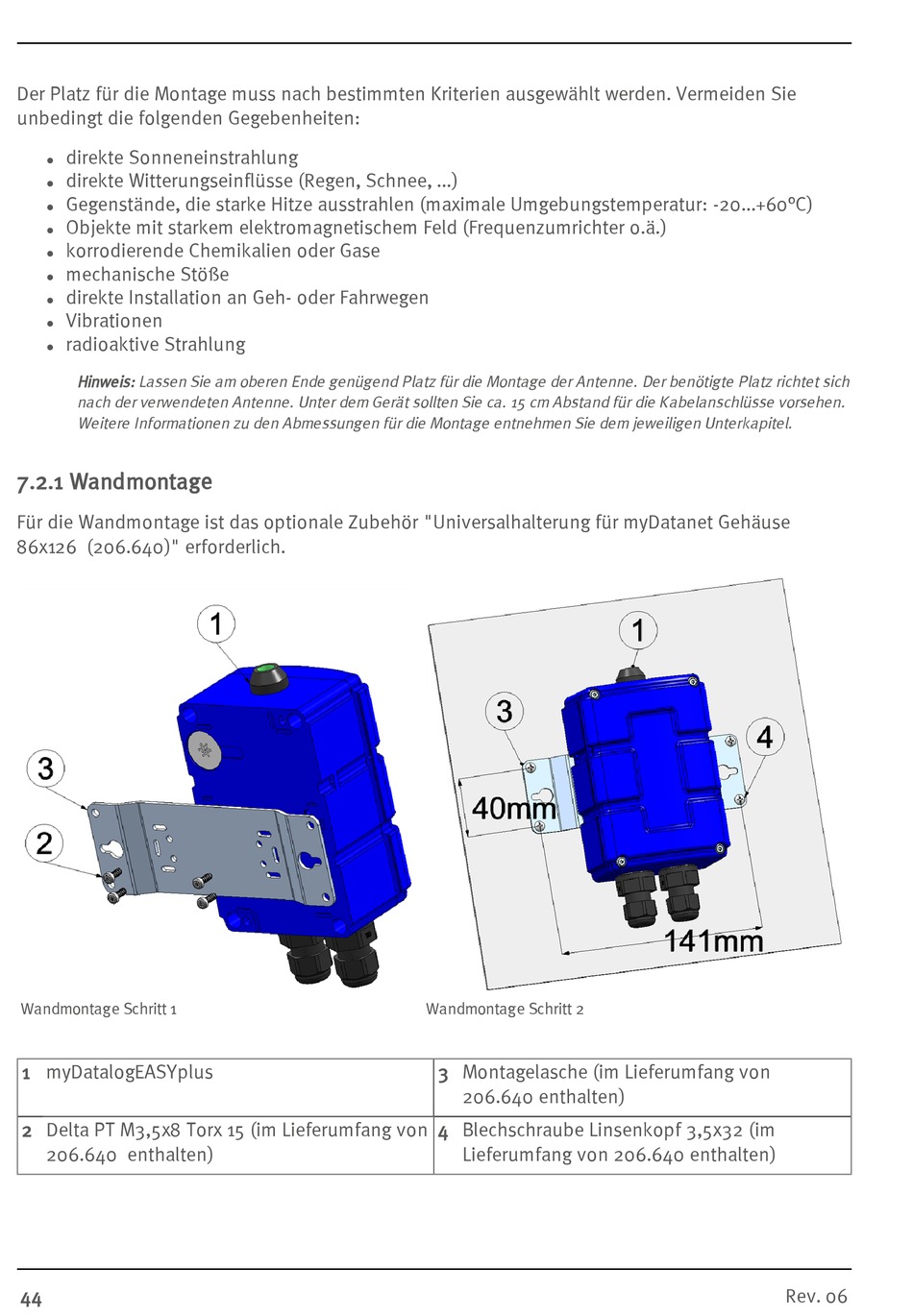

Der Platz für die Montage muss nach bestimmten Kriterien ausgewählt werden. Vermeiden Sie
unbedingt die folgenden Gegebenheiten:
direkte Sonneneinstrahlung
l
direkte Witterungseinflüsse (Regen, Schnee, ...)
l
Gegenstände, die starke Hitze ausstrahlen (maximale Umgebungstemperatur: -20...+60°C)
l
Objekte mit starkem elektromagnetischem Feld (Frequenzumrichter o.ä.)
l
korrodierende Chemikalien oder Gase
l
mechanische Stöße
l
direkte Installation an Geh- oder Fahrwegen
l
Vibrationen
l
radioaktive Strahlung
l
Hinweis: Lassen Sie am oberen Ende genügend Platz für die Montage der Antenne. Der benötigte Platz richtet sich
nach der verwendeten Antenne. Unter dem Gerät sollten Sie ca. 15 cm Abstand für die Kabelanschlüsse vorsehen.
Weitere Informationen zu den Abmessungen für die Montage entnehmen Sie dem jeweiligen Unterkapitel.
7.2.1 Wandmontage
Für die Wandmontage ist das optionale Zubehör "Universalhalterung für myDatanet Gehäuse
86x126 (206.640)" erforderlich.
Wandmontage Schritt 1
1 myDatalogEASYplus
2 Delta PT M3,5x8 Torx 15 (im Lieferumfang von
206.640 enthalten)
44
Wandmontage Schritt 2
3 Montagelasche (im Lieferumfang von
206.640 enthalten)
4 Blechschraube Linsenkopf 3,5x32 (im
Lieferumfang von 206.640 enthalten)
Rev. 06
