7.2.2 Hutschienenmontage
Für die Hutschienenmontage ist das optionale Zubehör "Hutschienenmontageset für myDatanet
Gehäuse 86x126 (206.634)" erforderlich.

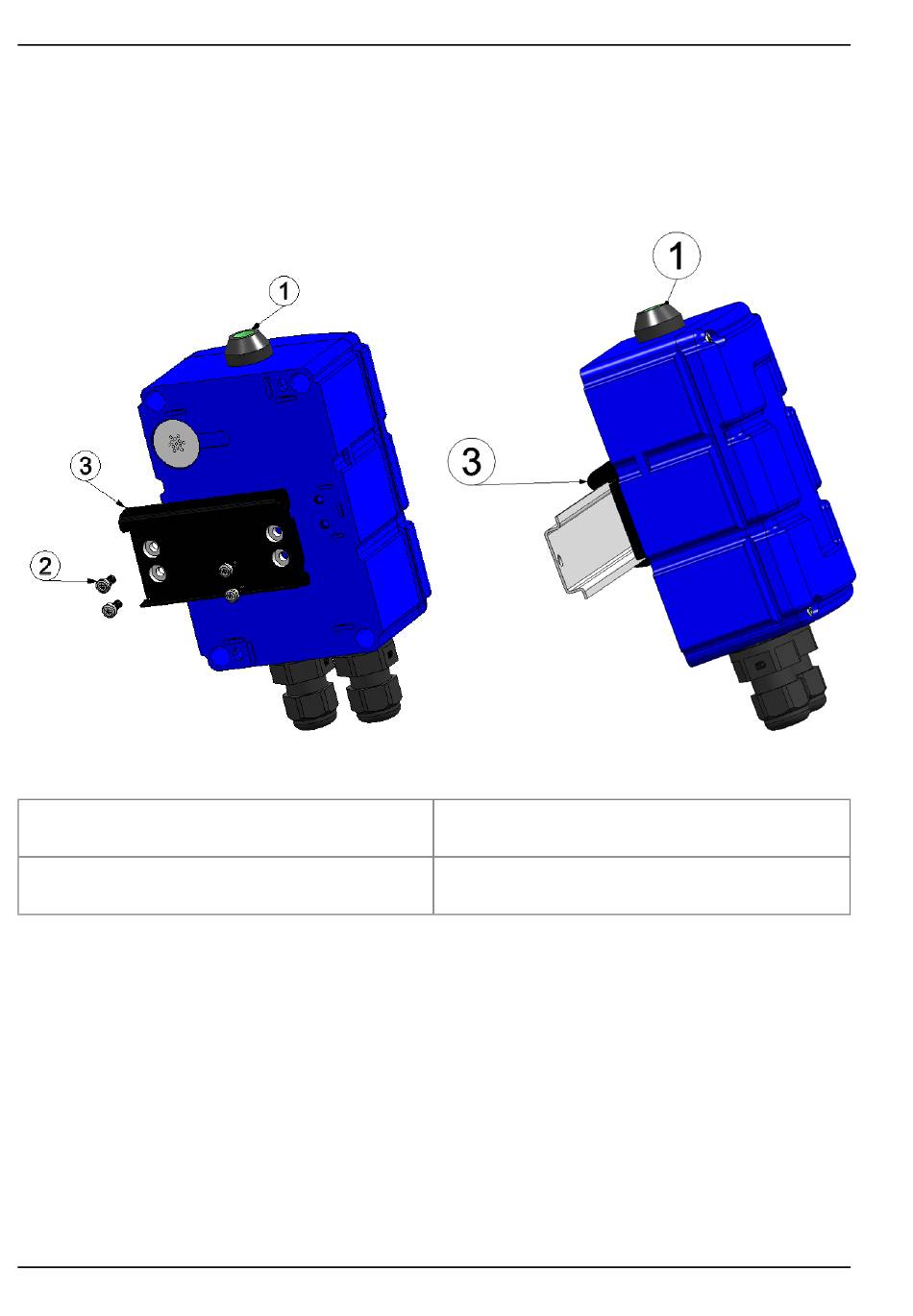

Hutschienenmontage Schritt 1
1 myDatalogEASYplus
2 Delta PT M3,5x8 Torx 15 (im Lieferumfang von
206.634 enthalten)
1. Befestigen Sie zuerst die Montagelasche (3) mittels der im Zubehörset
"Hutschienenmontageset für myDatanet Gehäuse 86x126 (206.634)" enthaltenen Schrauben
(2) am myDatalogEASYplus (siehe "Hutschienenmontage Schritt 1 " auf Seite 46).
2. Setzen Sie die Montagelasche (3) auf der Oberkante der Hutschiene auf. Durch eine leichte
Drehung um die Horizontalachse des myDatalogEASYplus mit montierter Montagelasche (3)
rastet die Montagelasche (3) dann auf der Hutschiene ein (siehe "Hutschienenmontage Schritt
2" auf Seite 46).
46
Hutschienenmontage Schritt 2
3 Montagelasche (im Lieferumfang von 206.634
enthalten)
Rev. 06
