7.2.3 Rohrmontage
Für die Rohrmontage ist das optionale Zubehör "Rohrmontageset für myDatanet Gehäuse 86x126
(206.660)" erforderlich.

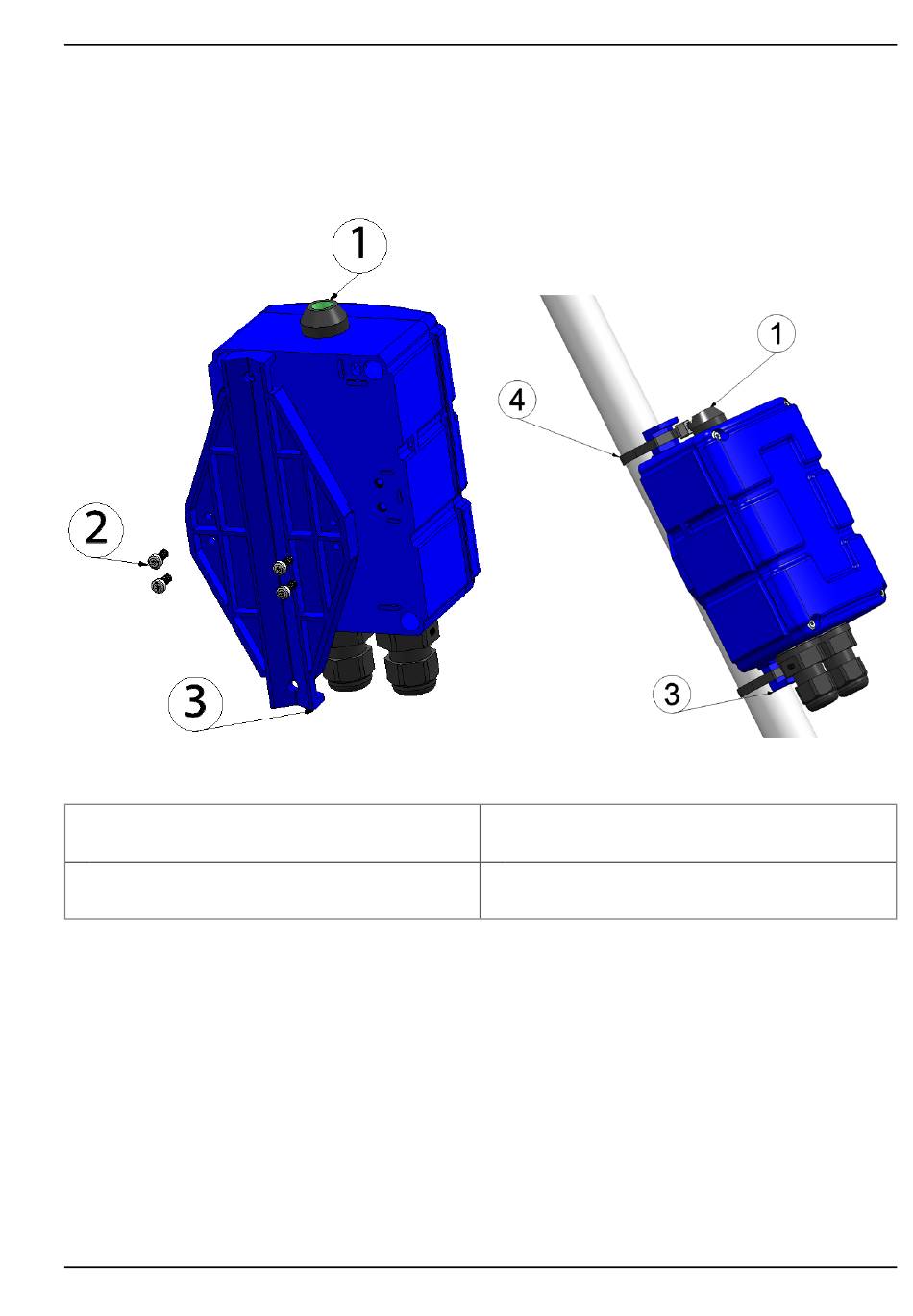

Rohrmontage Schritt 1
1 myDatalogEASYplus
2 Delta PT M3,5x8 Torx 15 (im Lieferumfang von
206.660 enthalten)
1. Befestigen Sie zuerst die Montagelasche (3) mittels der im Zubehörset "Rohrmontageset für
myDatanet Gehäuse 86x126 (206.660)" enthaltenen Schrauben (2) am myDatalogEASYplus
(siehe "Rohrmontage Schritt 1 " auf Seite 47).
2. Positionieren Sie das myDatalogEASYplus mit montierter Montagelasche (3) am Rohr und
benutzen Sie die mitgelieferten Kabelbinder (4) um das myDatalogEASYplus zu befestigen
(siehe "Rohrmontage Schritt 2" auf Seite 47).
Rev. 06
Rohrmontage Schritt 2
3 Montagelasche (im Lieferumfang von
206.660 enthalten)
4 Kabelbinder (im Lieferumfang von
206.660 enthalten)
Kapitel 7 Installation
47
