5.8.2 Anschluss von Regelgeräten und Zubehör

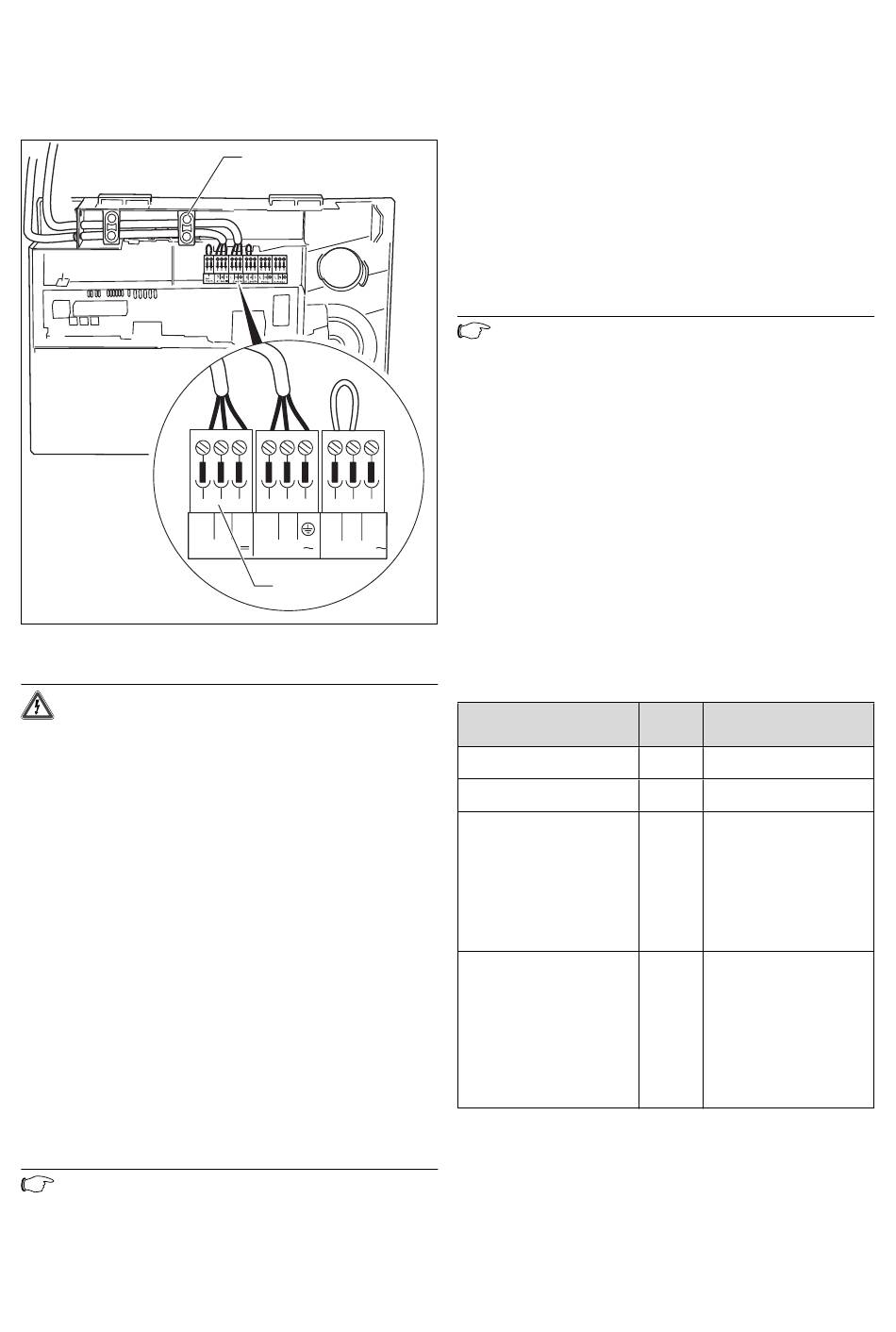

Abb. 5.7 Anschluss einer witterungsgeführten Regelung
Gefahr!
Lebensgefahr durch Stromschlag an spannungs-
führenden Teilen.
An den Netzanschlussklemmen L und N (Farbe
türkis) liegt auch bei ausgeschaltetem Haupt-
schalter Dauerspannung an!
Vor Arbeiten am Gerät die Stromzufuhr ab schal-
ten und gegen Wiedereinschalten sichern.
Die erforderlichen Anschlüsse an die Elektronik des Heiz-
gerätes (z. B. bei externen Regelgeräten, Außenfühlern
u. Ä.) nehmen Sie wie folgt vor:
• Verlegen Sie die erforderlichen Leitungen zur
Anschluss ebene im Schaltkasten wie in Abbildung 5.7
gezeigt.
• Schließen Sie die Anschlusskabel entsprechend Ab bil-
dung 5.7 bzw. Tabelle 5.1 an die entsprechenden ProE
Stecker bzw. Steckplätze der Elektronik an.
• Bei Anschluss einer witterungsgeführten Temperatur-
Regelung oder einer Raumtemperatur-Regelung
(Stetig regelung-Anschlussklemmen 7, 8, 9) muss eine
Brücke zwischen Klemme 3 und 4 eingesetzt werden.
• Falls erforderlich, schließen Sie auf die gleiche Art und
Weise die in Tabelle 5.1 aufgeführten Zubehöre an.
Hinweis!
Ist kein Raum-/Uhrenthermostat eingesetzt,
Brücke zwischen Klemme 3 und 4 vorsehen,
falls nicht vorhanden.
Installations- und Wartungsanleitung ecoCOMPACT
1
7 8 9
L N 3 4
RT 24V
230V RT 230V
2
5.9 Hinweise zum Anschluss externer Zubehöre
und Regelgeräte
Wird ein Zubehör angeschlossen, muss eine vorhandene
Brücke am jeweiligen Stecker entfernt werden.
Beachten Sie besonders, dass bei Anschluss eines
An lege thermostats für eine Fussbodenheizung die
Brücke entfernt wird.
Wassermangelsicherung, externe Regelgeräte und
Ähnliches müssen über potentialfreie Kontakte ange-
schlossen werden.
Hinweis!
Um Pumpenbetriebsart I (weiterlaufende
Pumpe) für VRC 420 oder VRC 630 zu errei-
chen, Pumpen nach lauf zeit d.1 auf 15 bis 20
Minuten einstellen.
Es gibt auch die Möglichkeit, auf die Betriebsart III
„Durchlaufende Pumpe" umzustellen.
Stellen Sie dazu die Nachlaufzeit unter d.1 auf „-" ein.
Vaillant bietet zur Regelung des ecoCOMPACT verschie-
5
dene Reglerausführungen zum Anschluss an die
Schaltleiste (Klemme 1/7-8-9) oder zum Einstecken in die
Bedienblende an.
Die Montage ist entsprechend der jeweiligen Bedienungs-
anleitung vorzunehmen.
5.10 Übersicht über weitere Anlagenkomponenten
und die zum Anschluss erforderlichen Zubehöre
Zubehöre und externe
Anlagenkomponenten
Außenfühler VRC-DCF
(aus Regelset, s. o.)
Maximalthermostat
Ansteuerung Dunstabzugs-
haube und Ansteuerung
externes Gas-Magnetventil
und Störmeldeanzeige und
externe Heizungspumpe
und Ansteuerung Zirku la-
tions pumpe und Ansteu-
erung einer externen Abgas-
klappe
Ansteuerung externes
Magnetventil oder Betriebs-
und Störmeldeanzeige
oder Ansteuerung
externe Heizungspumpe
oder Ansteuerung
Zirkulationspump
Tab. 5.1 Zubehöre und externe Anlagenkomponenten
Installation 5
Art.-Nr. Anschluss
– Schaltkasten: Steckplatz
X 8
009 642 Schaltkasten: ProE-Stecker
„Anlegethermostat"
306 248 Das Zubehör 306 248 ist
eine Zusatz-Anschlussbox,
die die genannten
Funktionen beinhaltet.
Sie wird zur Ansteuerung
der Komponenten an den
Schaltkasten angeschlos-
sen: Steckplatz X 7
306 253 Das Zubehör 306 253
kann für eine der genann-
ten Funktionen eingesetzt
werden - die Einstellung
der gewünschten Funktion
erfolgt am Zubehör.
Das Zubehör wird in
den Schaltkasten des
Heizgerätes integriert.
Anschluss: Steckplatz X 7
19
