Gefahr!
Lebensgefahr durch Stromschlag an spannungs-
führenden Teilen (Zündleitungen)!
Vor Arbeiten am Gerät die Stromzufuhr abschal-
ten und gegen Wiedereinschalten sichern.
• Ziehen Sie die Zündleitung (3) und die Erdleitung (2)
ab.
• Ziehen Sie das Kabel (5) am Gebläsemotor und das
Kabel (6) an der Gasarmatur ab.

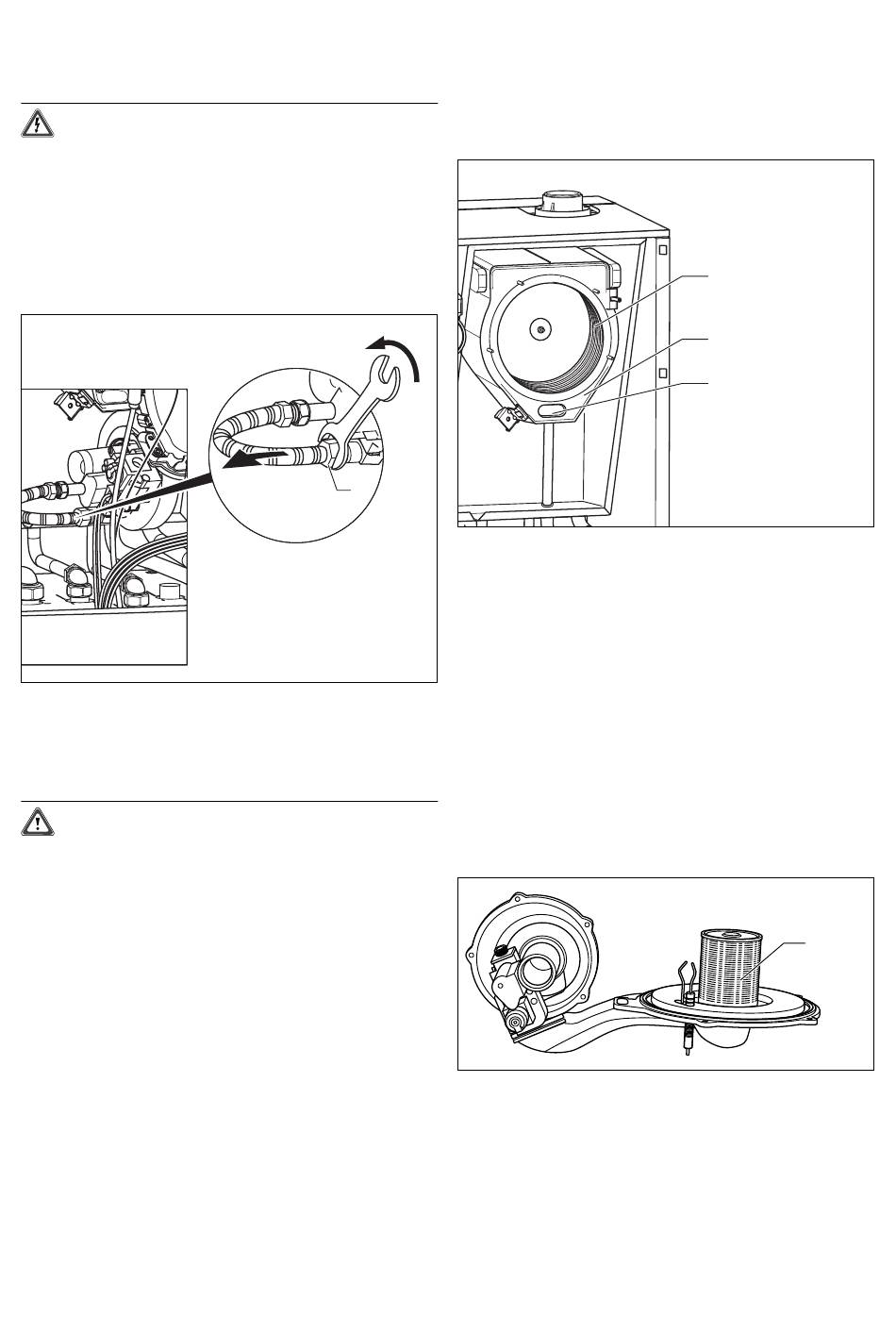

Abb. 8.3 Gaszuleitung trennen
• Trennen Sie die isolierte Gaszuleitung (7).
• Entfernen Sie die fünf Muttern (1), siehe Abbildung
8.2.
Achtung!
Beschädigung der Gasführung!
Unter keinen Umständen darf das Thermo-Kom-
paktmodul an das flexible Gaswellrohr gehängt
werden.
• Ziehen Sie das Thermo-Kompaktmodul (4) vom Inte-
gral-Kondensations-Wärmetauscher (8) ab, siehe
Abbildung 8.2.
• Prüfen Sie nach der Demontage den Brenner und den
Integral-Kondensations-Wärmetauscher auf Beschädi-
gungen und Verschmutzungen und führen Sie, falls
er forderlich, die Reinigung der Bauteile gemäß der fol-
genden Abschnitte vor.
Installations- und Wartungsanleitung ecoCOMPACT
8.5.2 Integral-Kondensations-Wärmetauscher reini-
gen
7
Abb. 8.4 Integral-Kondensations-Wärmetauscher reinigen
• Bauen Sie das Thermo-Kompaktmodul aus.
• Schützen Sie den heruntergeklappten Schaltkasten
gegen Spritzwasser.
• Reinigen Sie die Heizspirale (1) des Integral-Konden sa-
tions-Wärmetauschers (2) mit einer handelsüblichen
Essig-Essenz. Spülen Sie mit Wasser nach.
• Über die Öffnung (3) kann auch der Kondenswasser-
Sammelraum gereinigt werden.
• Spülen Sie nach einer Einwirkzeit von ca. 20 Min. die
gelösten Verschmutzungen mit einem scharfen Wasser-
strahl ab.
• Prüfen Sie als Nächstes den Brenner wie in Abschnitt
8.5.3 beschrieben.
8.5.3 Brenner prüfen
Abb. 8.5 Brenner prüfen
Der Brenner (1) ist wartungsfrei und braucht nicht gerei-
nigt zu werden.
Inspektion und Wartung 8
1
2
3
1
31
