Gefahr!
Gefahr der Legionellenbildung.
Der Anschluss für die Zirkulationsleitung muss
am Spei cher im Gerät verschlossen werden,
falls keine Zirkulations leitung angeschlossen
wird.

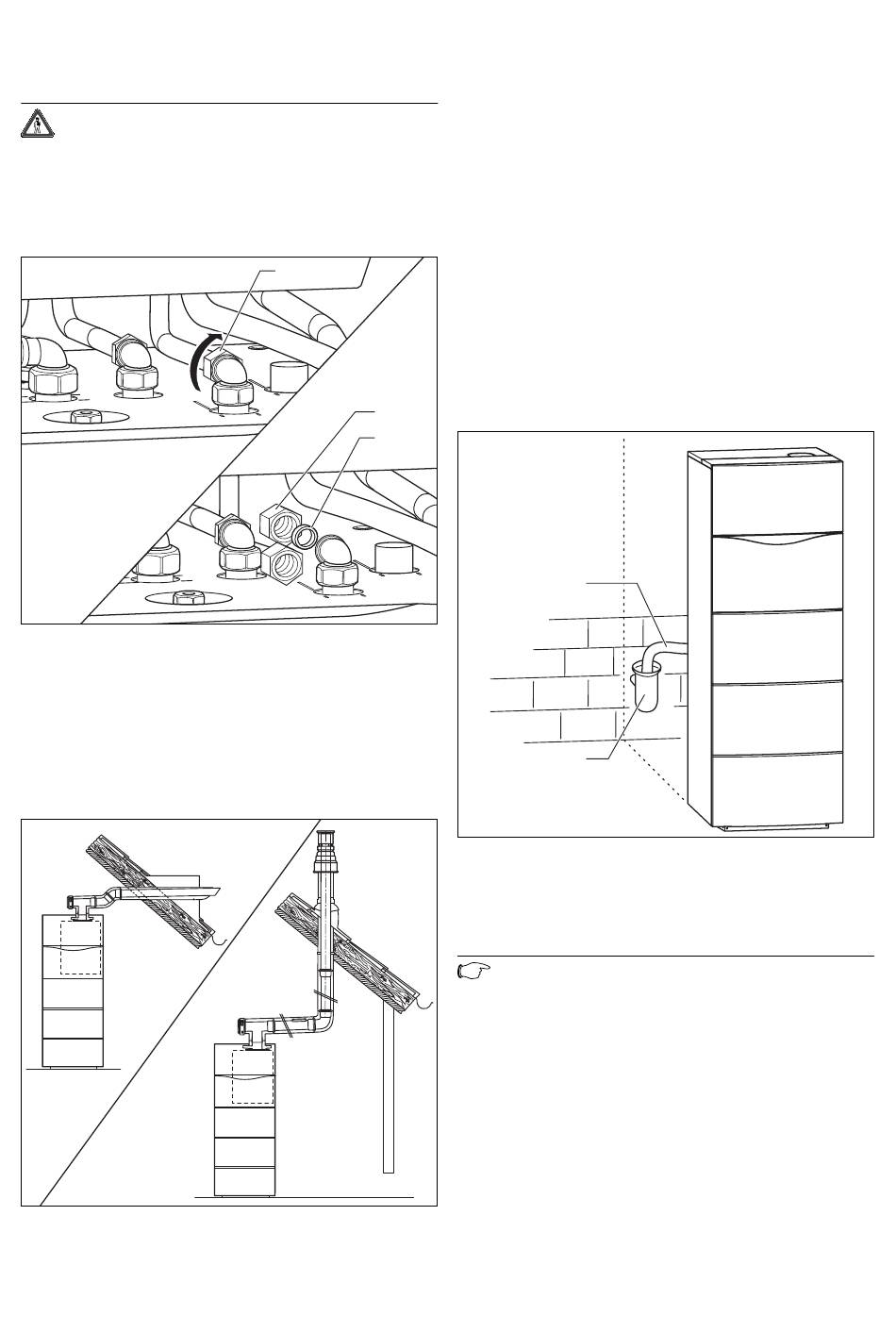

Abb. 5.1 Zirkulationsanschluss am Speicher
Falls keine Zirkulationsleitung angeschlossen werden
soll, schrauben Sie die Verschraubung (1) des Zirkula-
tions rohres vom Anschlussstück ab und verschließen Sie
den An schluss mit den beiliegenden Flachdichtungen (3)
und der Kappe (2).
5.6 Luft-/Abgasführung
Abb. 5.2 Luft-/Abgasführung mit Vaillant Zubehör (Beispiele)
Installations- und Wartungsanleitung ecoCOMPACT
1
2
3
Die folgenden Luft-/Abgasführungen stehen als Zubehör
zur Verfügung und können mit dem Gerät kombiniert
werden:
– Konzentrisches System, Kunststoff, Ø 60/100 mm
– Konzentrisches System, Kunststoff, Ø 80/125 mm
Standardmäßig sind alle ecoCOMPACT Geräte mit einem
Luft-/Abgasanschluss Ø 60/100 mm ausgestattet. Die
Auswahl des am besten geeigneten Systems richtet sich
nach dem individuellen Einbau- bzw. Anwendungsfall
(siehe auch Montageanleitung 806039 der Luft-/Abgas-
führung).
• Montieren Sie die Luft-/Abgasführung anhand der im
Lieferumfang dieses Gerätes enthaltenen Montage-
anleitung.
5.7

Kondenswasser-Ablauf

1
2
Abb. 5.3 Kondenswasser-Ablaufrohr installieren
Das bei der Verbrennung entstehende Kondenswasser
wird von der Kondenswasser-Ablaufleitung über einen
Ablauftrichter zum Abwasseranschluss geleitet.
Hinweis!
Die Kondenswasser-Ablaufleitung muss mit
Gefälle zur Abwasserleitung verlegt werden.
Die Kondenswasser-Ablaufleitung darf nicht
dicht mit der Abwasserleitung verbunden sein!
• Installieren Sie den Ablauftrichter hinter oder neben
dem Gerät. Beachten Sie, dass der Ablauftrichter ein-
sehbar sein muss.
• Hängen Sie die Kondenswasser-Ablaufleitung (1) in den
Ablauftrichter (2). Gegebenenfalls kann die Kon dens-
wasser-Ablaufleitung entsprechend den baulichen
Gegebenheiten gekürzt werden.
Installation 5
