4 Installation

4.8 Elektrischer Anschluss

Gefahr!
Lebensgefahr durch Stromschlag an spannungs-
führenden Anschlüssen. Schalten Sie immer
zuerst die Stromzufuhr zum Heizgerät ab. Erst
im Anschluss daran dürfen Sie die Installation
vornehmen.
An den Netzanschlussklemmen L und N liegt
auch bei ausgeschaltetem Hauptschalter Dauer-
spannung an!

4.8.1 Netzanschluss

Achtung!
Durch Netz-Einspei sung an falschen Stecker-
Klem men des Systems Pro E kann die
Elektronik zerstört werden.
Klemmen Sie die Netzzuleitung ausschließlich
an den dafür gekennzeichneten Klemmen an!
Die Nennspannung des Netzes muss 230 V betragen; bei
Netzspannungen über 253 V und unter 190 V sind Funk-
tionsbeeinträchtigungen möglich.
Die Netzzuleitung muss über einen festen Anschluss und
eine Trenn vorrichtung mit mindestens 3 mm
Kontaktöffnung (z. B. Sicherungen, Leistungsschalter)
angeschlossen werden.
4.8.2 Anschluss von Regelgeräten
Die Montage ist entsprechend der jeweiligen Montage -
anleitung vorzunehmen. Die erforderlichen Anschlüsse
an die Elektronik des Heizgerätes (z. B. bei externen
Regel geräten, Aussenfühlern u. ä.) nehmen Sie wie folgt
vor:
• Nehmen Sie die Frontverkleidung des Gerätes ab und
klappen Sie die Elektronikbox (1) nach vorn.
• Clipsen Sie den hinteren Deckel (2) der Elektronikbox
an den Stellen (3) aus und klappen Sie den Deckel
hoch (s. Abb. 4.10 ).
• Führen Sie die Anschlussleitungen der jeweiligen, anzu-
schließenden Komponenten durch die Kabelführungen
(4) links an der Geräteunterseite.
16
4
3

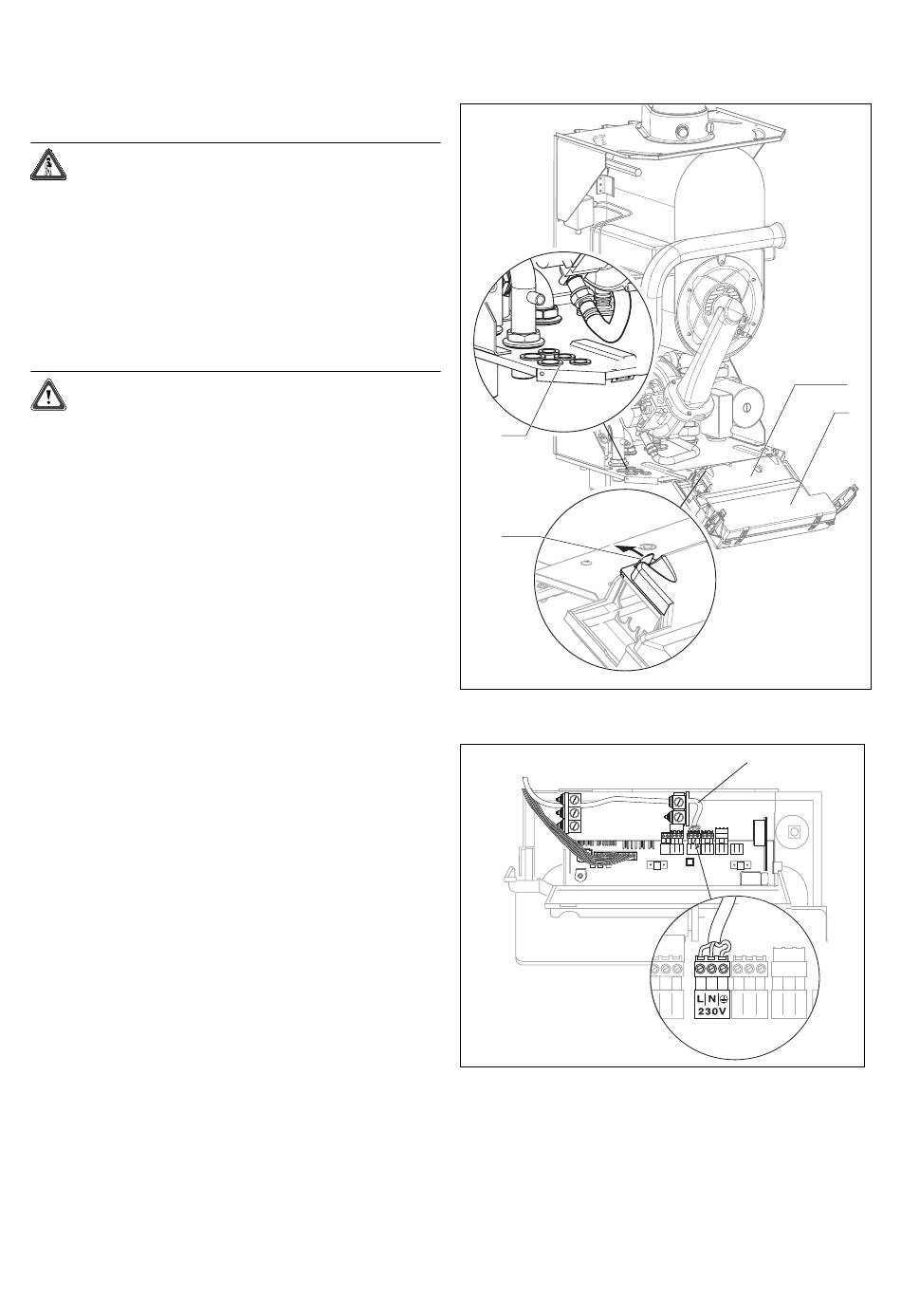

Abb. 4.11 Schaltkastenrückwand öffnen
Abb. 4.12 Beispiel für Kabeleinführung
Installations- und Wartungsanleitung ecoTEC VC 656-E
2
1
5
L N
230V
