• Führen Sie die Leitungen durch die Kabeleinführung in
der Geräterückwand (21, Abb. 2.1) durch das Gerät in
den Schalt kasten, siehe Abbildung 2.1.
• Nutzen Sie Kabelhalter und -durchführung.
• Sichern Sie die Leitungen mit den Zugentlastungen.
• Isolieren Sie die Ader-Enden ab und nehmen Sie die
Anschlüsse gemäß den Kapiteln 5.7.1 bis 5.7.2 vor.
• Schließen Sie danach den hinteren Deckel des
Schaltkastens und drücken Sie ihn an, bis er hörbar
einrastet.
• Klappen Sie den Schaltkasten hoch und sichern Sie ihn
mit der Halteklammer.
• Bringen Sie die Frontverkleidung an.
5.7.1 Netzzuleitung anschließen

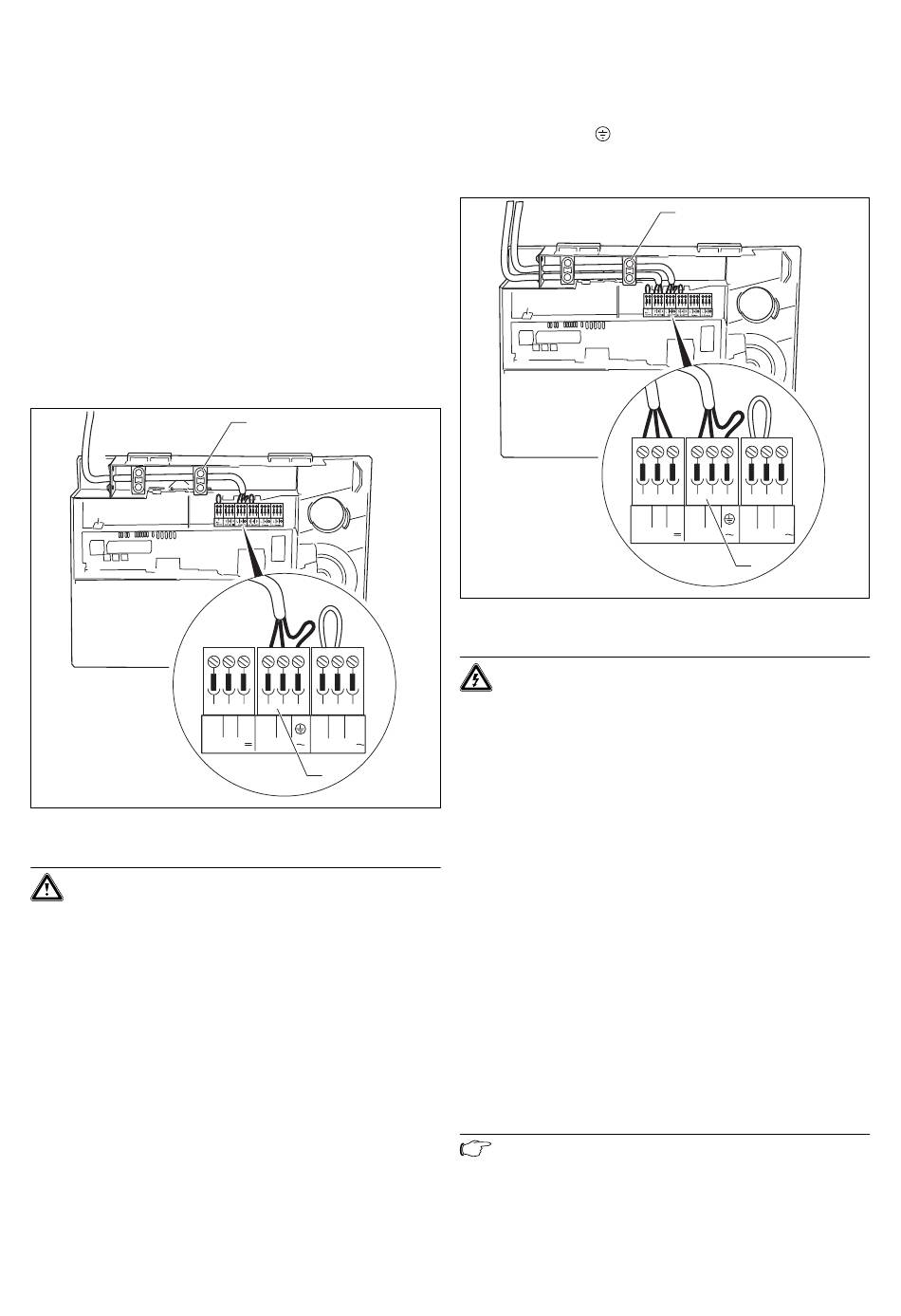

Abb. 5.4 Anschluss der Netzleitung
Achtung!
Durch Netz-Einspeisung an falschen Stecker-
Klemmen des Systems ProE kann die Elektronik
zerstört werden.
Klemmen Sie die Netzzuleitung ausschließlich
an den dafür gekennzeichneten Klemmen an!
Die Nennspannung des Netzes muss 230 V betragen; bei
Netzspannungen über 253 V und unter 190 V sind Funk-
tionsbeeinträchtigungen möglich.
Die Netzzuleitung muss über einen festen Anschluss und
eine Trennvorrichtung mit mindestens 3 mm Kontakt-
öffnung (z. B. Sicherungen, Leistungsschalter) ange-
schlossen werden.
• Verlegen Sie die Netzzuleitung zur Anschlussebene im
Schaltkasten wie in Abbildung 5.4 gezeigt.
• Führen Sie die Leitung durch das Gerät.
• Sichern Sie die Leitungen mit der Zugentlastung (1).
Installations- und Wartungsanleitung atmoCOMPACT
1
7 8 9 L N 3 4 5
RT 24V
230V RT 230V
2
• Klemmen Sie die Netzzuleitung an den dafür vorgese-
henen Klemmen , N und L des System ProE an (2).
5.7.2 Anschluss von Regelgeräten und Zubehör
Abb. 5.5 Anschluss einer witterungsgeführten Regelung
Gefahr!
Lebensgefahr durch Stromschlag an spannungs-
führenden Teilen.
An den Netzanschlussklemmen L und N (Farbe
türkis) liegt auch bei ausgeschaltetem Haupt-
schalter Dauerspannung an!
Vor Arbeiten am Gerät die Stromzufuhr ab schal-
ten und gegen Wiedereinschalten sichern.
Die erforderlichen Anschlüsse an die Elektronik des Heiz-
gerätes (z. B. bei externen Regelgeräten, Außenfühlern
u. Ä.) nehmen Sie wie folgt vor:
• Verlegen Sie die erforderlichen Leitungen zur
Anschluss ebene im Schaltkasten wie in Abbildung 5.5
gezeigt.
• Schließen Sie die Anschlusskabel entsprechend Ab bil-
dung 5.6 an die entsprechenden ProE Stecker bzw.
Steckplätze der Elektronik an.
• Bei Anschluss einer witterungsgeführten Temperatur-
Regelung oder einer Raumtemperatur-Regelung
(Stetig regelung-Anschlussklemmen 7, 8, 9) muss eine
Brücke zwischen Klemme 3 und 4 eingesetzt werden.
• Falls erforderlich, schließen Sie auf die gleiche Art und
Weise entsprechende Zubehöre an.
Hinweis!
Ist kein 230 V Raum-/Uhrenthermostat einge-
setzt, Brücke zwischen Klemme 3 und 4 vorse-
hen, falls nicht vorhanden.
Installation 5
1
7 8 9
L N 3 4 5
RT 24V 230V
RT 230V
2
