Wirtschafts- und Verlagsgesellschaft Gas und Wasser
m.b.H., Bonn
VDI 2035 „Vermeidung von Schäden in Warmwasser-
heizanlagen - Steinbildung in Wassererwärmungs- und
Warmwasserheizanlagen".
Die Anforderungen an das Kesselwasser sind dem
Abschnitt „Wasseraufbereitung in Heizungsanlagen" zu
entnehmen.
Bei der Geräteausführung für Propan sind zusätzlich die
„Technischen Regeln Flüssiggas TRF 1996" zu beachten.
Hinweis!
Alle Vordrucke im Zusammenhang mit Heizungs-
anlagen sind erhältlich beim Carl Heymanns
Verlag, Luxemburger Straße 449, D-50939
Köln.
3.3 Vorschriften, Regeln, Richtlinien (Österreich)
Für die Installation sind insbesondere die nachfolgenden
Gesetze, Verordnungen, technischen Regeln, Normen
und Bestimmungen in jeweils gültiger Fassung zu beach-
ten.
Bei der Aufstellung und Installation des Kessels sind die
baurechtlichen, gewerblichen, immissionsschutzrecht-
lichen und wasserrechtlichen Vorschriften zu beachten.
Die elektrische Ausrüstung der Anlage ist nach den ÖVE-
Bestimmungen und den technischen Anschluss bedingun-
gen des Elektrizitäts-Versorgungsunternehmens auszu-
führen.
Für die Gesamtanlage ist eine Betriebsanleitung durch
den Heizungsbauer zu erstellen.
Für die Installation sind die nachfolgenden Vorschriften,
Regeln und Richtlinien zu beachten:
- Örtliche Bestimmungen der Bau- und Gewerbe auf-
sichts ämter (meistens vertreten durch den Rauch fang-
kehrer)
- Örtliche Bestimmungen des GVU (Gasversorgungs-
unternehmen)
- Bestimmungen des ÖVGW sowie die entsprechenden
Ö-Normen
- Bestimmungen der ÖVGW-Richtlinie G1 (ÖVGW-TR Gas)
- Bestimmungen der ÖVGW-Richtlinie G2 (ÖVGW-TRF)
- Bestimmungen und Vorschriften des ÖVE
- Bestimmungen und Vorschriften der örtlichen Energie-
Versorgungsunternehmen
- Bestimmungen der regionalen Bauordnungen
- Kleinfeuerungsanlagenverordnung
- LGB-Wien „15a Vereinbarung"
Die Ö-Norm H 5195 Teil 1+2 zur Verhütung von Schäden
durch Korrosion und Steinbildung in geschlossenen
Warm wasserheizungsanlagen mit Betriebstemperaturen
bis 100 °C muss eingehalten werden!
Installations- und Wartungsanleitung ecoCOMPACT
Sicherheitshinweise und Vor schriften 3
4

Montage

4.1 Lieferumfang und Zubehör
Zur einfachen Montage werden die ecoCOMPACT-Geräte
in einer Ver packungseinheit mit montierter Verkleidung
geliefert.
Prüfen Sie den Lieferumfang anhand der folgenden
Tabelle auf Vollständigkeit.
Anzahl Bezeichnung
1 Gerät mit montierter Verkleidung auf einer Palette
Bedienungsanleitung, Kurz-Bedienungsanleitung,
4 Installations- und Wartungsanleitung, Montageanleitung
Luft-/Abgasführung sowie Aufkleber Messöffnung
Beipack (Scharniere, Rastbolzen, Kappe zum
Verschließen des Zirkulationsanschlusses, Dichtungen
1 für die Heizungs-, Gas- und Wasseranschlüsse, große
und kleine C-Typ Dichtungen, O-Ringe für hydraulische
Anschlüsse sowie Schrauben)
Tab. 4.1 Lieferumfang
Folgende Zubehöre sind für die Installation des Gerätes
erforderlich:
- Luft-/Abgaszubehör; weitere Informationen zur
Planung und Installation siehe Montageanleitung
- Regelgerät
- Kondensat-Ablauftrichter*
- Wartungshähne* (Heizungsvor- und -rücklauf)
- Gaskugelhahn mit Brandschutzeinrichtung*
- Sicherheitsventil, heizungsseitig*
- Sicherheitsgruppe, Warmwasser*
* Diese Bauteile sind im Anschlusszubehör zusammengefasst, das zur
Vormontage eingesetzt werden kann.
4.2 Transport des Gerätes ohne Verpackung
Zum ergonomischen und sicheren Transport des
Geräts sind zwei Tragegriffe an den vorderen Stellfüßen
montiert. Benutzen Sie die Tragegriffe wie folgt:
• Entfernen Sie den untersten Verkleidungsdeckel, um
diesen beim Transport nicht zu beschädigen (siehe
Abb. 4.1).

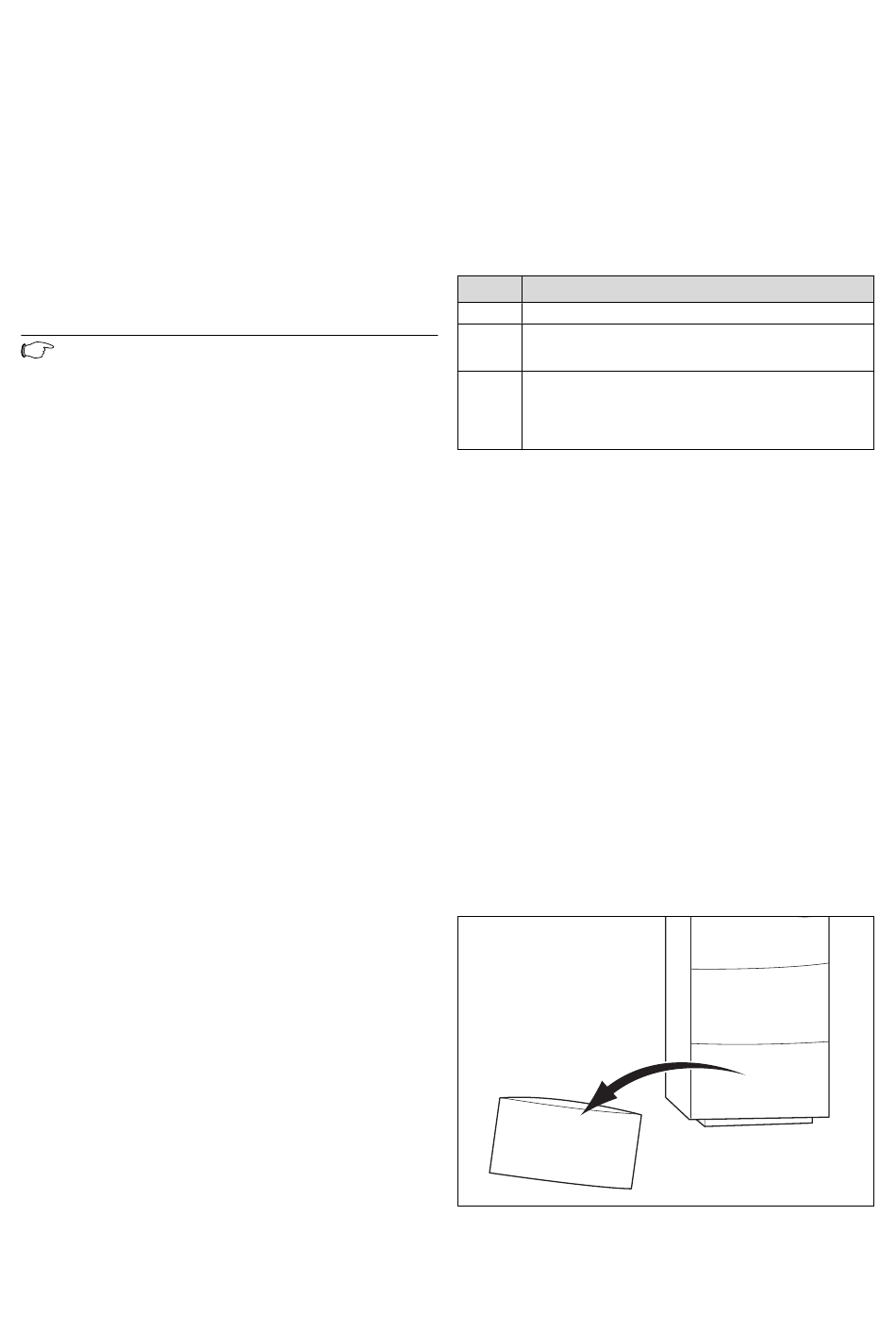

Abb. 4.1 Entfernen der Verkleidung
