9 Störungsbehebung

9.5.2 Brenner austauschen

Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Abschnitt 9.5.1.
• Demontieren Sie das Thermo-Kompaktmodul wie in
Abschnitt 8.5.1 beschrieben und tauschen Sie den
Brenner aus.

9.5.3 Elektroden austauschen

Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Abschnitt 9.5.1.
3
4

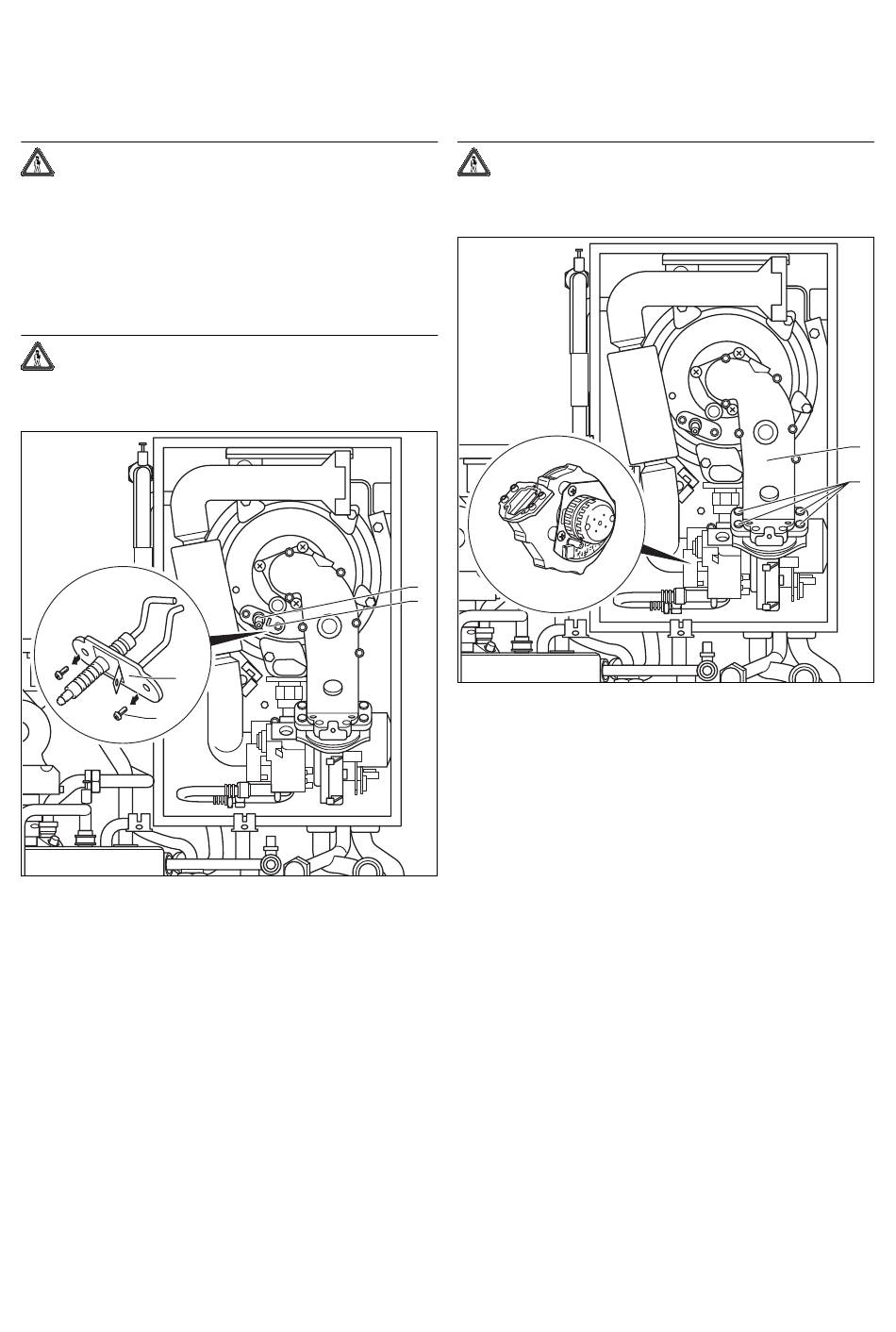

Abb. 9.1 Austauschen der Elektroden
• Ziehen Sie das Zündkabel (1) und das Massekabel (2)
von der Elektrode ab.
• Lösen Sie die beiden Schrauben (4) an der Träger-
platte (3) der Elektrode.
• Nehmen Sie die Trägerplatte mit der Elektrode heraus.
• Montieren Sie die neue Elektrode in umgekehrter
Reihenfolge.
40
9.5.4 Gebläse austauschen
Gefahr!
Beachten Sie vor dem Austausch des Bauteils
die Sicherheitshinweise im Abschnitt 9.5.1.
1
2
Abb. 9.2 Austauschen des Gebläses
• Demontieren Sie das Thermo-Kompaktmodul (1) wie in
Abschnitt 8.5.1 beschrieben und nehmen Sie es heraus.
• Lösen Sie die vier Befestigungsschrauben (2) an der
Gasarmatur und nehmen Sie das Gebläse ab.
• Verschrauben Sie das neue Gebläse mit der Gasarma-
tur.
• Bauen Sie die komplette Einheit „Gasarmatur/Gebläse"
in umgekehrter Reihenfolge wieder ein.
