5.9.1 Netzzuleitung anschließen
Achtung!
a
Beschädigungsgefahr für die Elektronik!
Durch Netz-Einspeisung an falschen Stecker-
Klemmen des Systems ProE kann die Elektronik
zerstört werden.
Klemmen Sie die Netzzuleitung ausschließlich
an den dafür gekennzeichneten Klemmen an!
Die Nennspannung des Netzes muss 230 V betragen; bei
Netzspannungen über 253 V und unter 190 V sind Funk-
tionsbeeinträchtigungen möglich.
Die Netzzuleitung muss über einen festen Anschluss und
eine Trennvorrichtung mit mindestens 3 mm Kontakt-
öffnung (z. B. Sicherungen, Leistungsschalter) ange-
schlossen werden.
RT 24 V

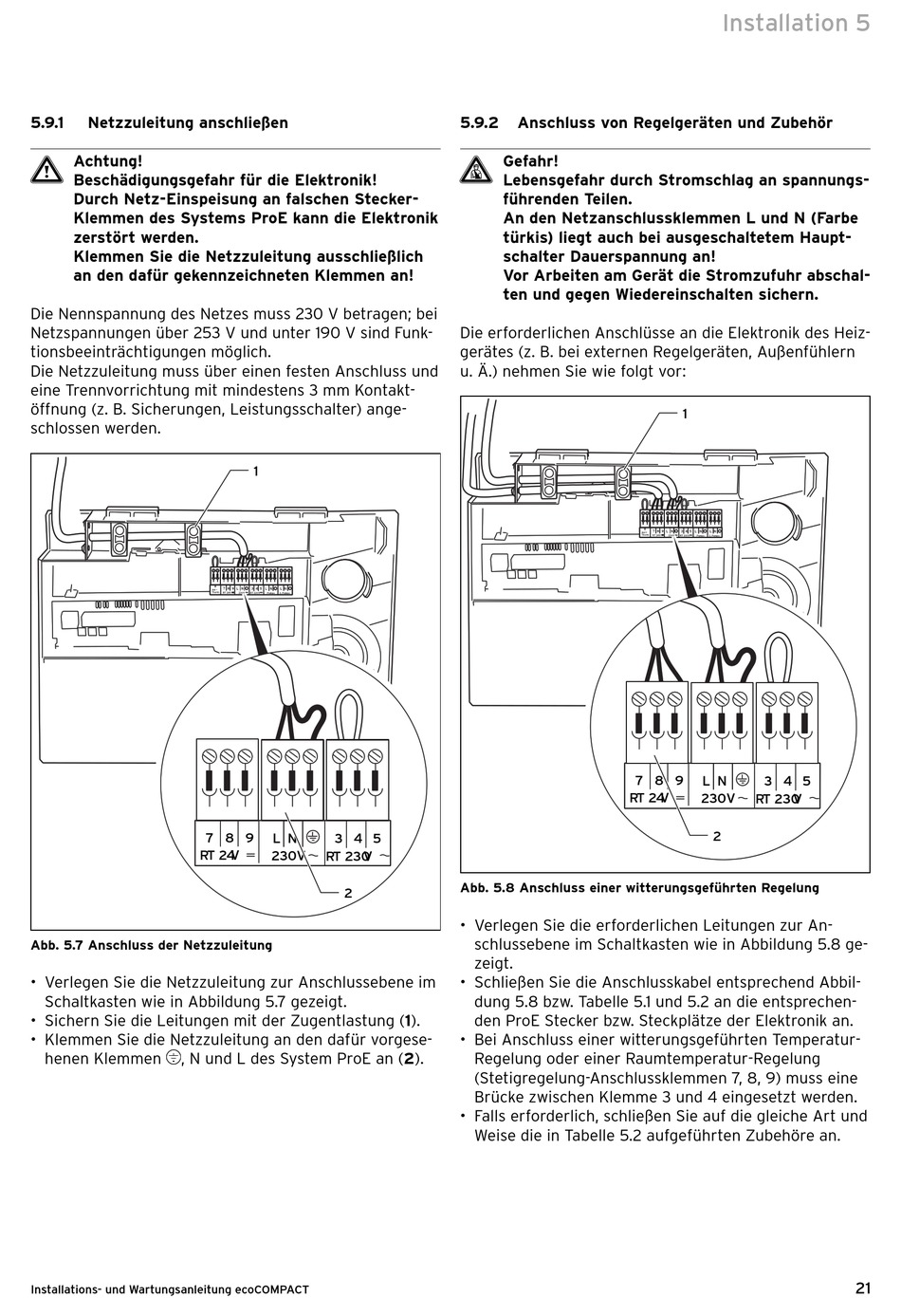

Abb. 5.7 Anschluss der Netzzuleitung
• Verlegen Sie die Netzzuleitung zur Anschlussebene im
Schaltkasten wie in Abbildung 5.7 gezeigt.
• Sichern Sie die Leitungen mit der Zugentlastung (1).
• Klemmen Sie die Netzzuleitung an den dafür vorgese-
henen Klemmen , N und L des System ProE an (2).
Installations- und Wartungsanleitung ecoCOMPACT
1
7 8 9 L N 3 4 5
230V RT 230 V
2
5.9.2 Anschluss von Regelgeräten und Zubehör
Gefahr!
d
Lebensgefahr durch Stromschlag an spannungs-
führenden Teilen.
An den Netzanschlussklemmen L und N (Farbe
türkis) liegt auch bei ausgeschaltetem Haupt-
schalter Dauerspannung an!
Vor Arbeiten am Gerät die Stromzufuhr ab schal-
ten und gegen Wiedereinschalten sichern.
Die erforderlichen Anschlüsse an die Elektronik des Heiz-
gerätes (z. B. bei externen Regelgeräten, Außenfühlern
u. Ä.) nehmen Sie wie folgt vor:
RT 24 V
Abb. 5.8 Anschluss einer witterungsgeführten Regelung
• Verlegen Sie die erforderlichen Leitungen zur An-
schlussebene im Schaltkasten wie in Abbildung 5.8 ge-
zeigt.
• Schließen Sie die Anschlusskabel entsprechend Ab bil-
dung 5.8 bzw. Tabelle 5.1 und 5.2 an die entsprechen-
den ProE Stecker bzw. Steckplätze der Elektronik an.
• Bei Anschluss einer witterungsgeführten Temperatur-
Regelung oder einer Raumtemperatur-Regelung
(Stetig regelung-Anschlussklemmen 7, 8, 9) muss eine
Brücke zwischen Klemme 3 und 4 eingesetzt werden.
• Falls erforderlich, schließen Sie auf die gleiche Art und
Weise die in Tabelle 5.2 aufgeführten Zubehöre an.
Installation 5
1
7 8 9
L N 3 4 5
230V
RT 230 V
2
