6.2.2 Überprüfung des Anschlussdruckes (Gasfließ-
druck)

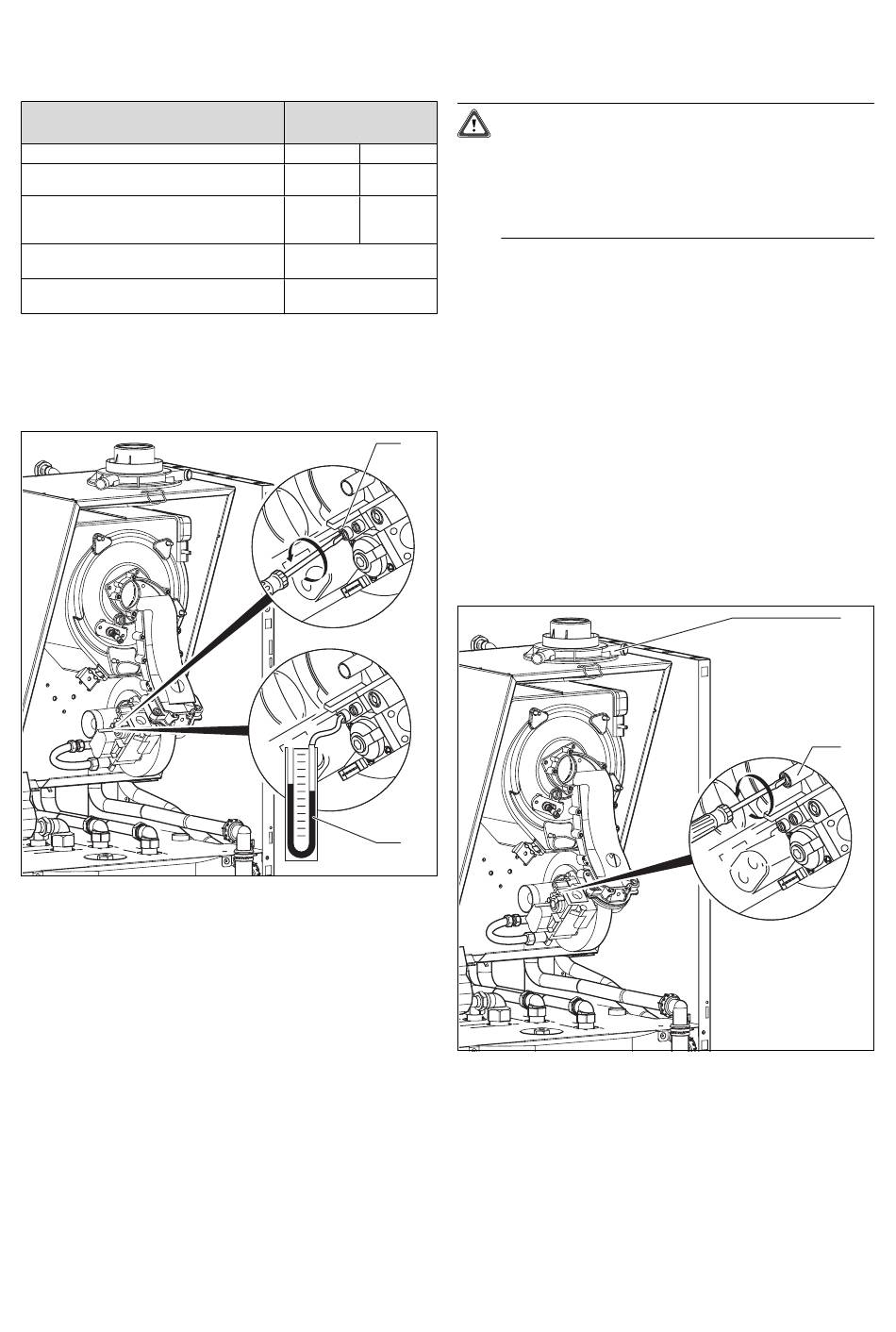

Abb. 6.3 Überprüfung des Anschlussdrucks
Gehen Sie zur Überprüfung des Anschlussdruckes wie
folgt vor:
• Nehmen Sie die Geräteverkleidung ab.
• Nehmen Sie den Deckel der Unterdruckkammer ab.
• Lösen Sie die mit „in" gekennzeichnete Dichtungs-
schraube (1) an der Gasarmatur.
• Schließen Sie ein U-Rohr-Manometer (2) an.
• Nehmen Sie das Gerät in Betrieb.
• Messen Sie den Anschlussdruck gegen den Atmo-
sphärendruck.
Installations- und Wartungsanleitung ecoCOMPACT
VSC AT 246-C 210
H-Gas
Propan
II
II
2H3P
2H3P
15,0
22,5
25,5
25,5
1
2
Achtung!
Nur bei Erdgas:
Liegt der Anschlussdruck außerhalb des Berei-
ches von 17 bis 25 mbar, dürfen Sie keine Ein-
stellung durchführen und das Gerät nicht in
Betrieb nehmen!
Nur bei Flüssiggas:
Liegt der Anschlussdruck außerhalb des Berei-
ches von 47,5 bis 57,5 mbar, dürfen Sie keine
Einstellung durchführen und das Gerät nicht in
Betrieb nehmen!
Falls Sie den Fehler nicht beheben können, verständigen
Sie das Gasversorgungsunternehmen und fahren Sie wie
folgt fort:
• Nehmen Sie das Gerät außer Betrieb.
• Nehmen Sie das U-Rohr-Manometer ab und schrauben
Sie die Dichtungsschraube (1) wieder ein.
• Kontrollieren Sie die Dichtungsschraube auf dichten
Sitz.
• Bringen Sie den Deckel der Unterdruckkammer und
die Geräteverkleidung wieder an.
6.2.3 CO
-Gehalt überprüfen und ggf. einstellen
2
Abb. 6.4 CO
-Prüfung
2
• Nehmen Sie die Geräteverkleidung ab.
• Drücken Sie gleichzeitig die Tasten „+" und „-".
Der Modus „Schornsteinfeger-Messungen" wird akti-
viert, siehe Abschnitt 4.11.2 in der Bedienungs-
anleitung.
• Warten Sie mindestens 5 Minuten, bis das Gerät seine
Betriebstemperatur erreicht hat.
• Messen Sie den CO
-Gehalt am Abgasmessstutzen (3).
2
Inbetriebnahme 6
3
4
23
