5 Installation

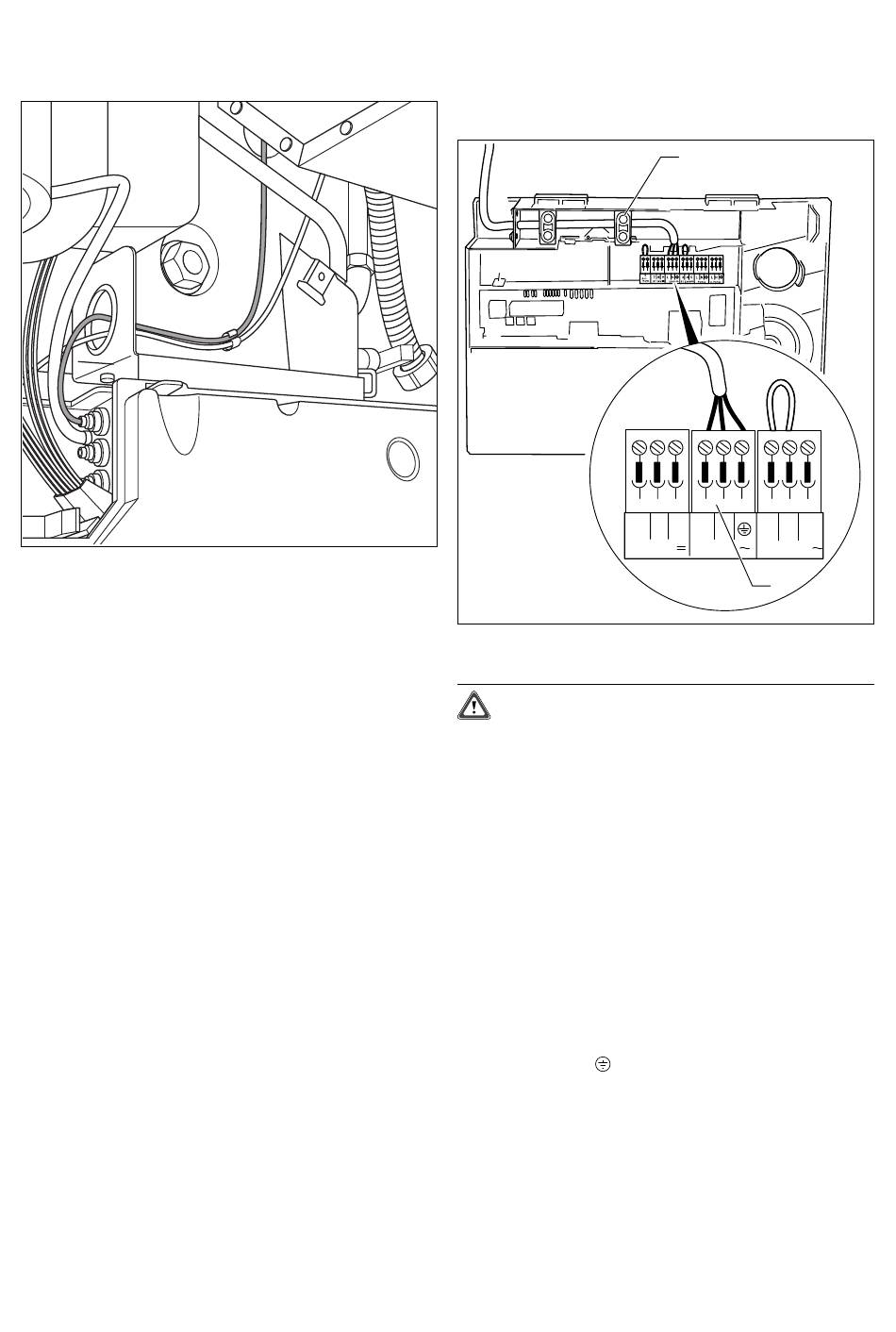

Abb. 5.5 Kabeldurchführung
• Führen Sie die Leitungen durch die Kabeleinführung in
der Geräterückwand (27) durch das Gerät in den
Schalt kasten, siehe Abbildung 2.1.
• Nutzen Sie Kabelhalter und -durchführung.
• Sichern Sie die Leitungen mit den Zugentlastungen.
• Isolieren Sie die Ader-Enden ab und nehmen Sie die
Anschlüsse gemäß der Abschnitte 5.8.1 bis 5.8.2 vor.
• Danach schließen Sie den hinteren Deckel des
Schaltkastens und drücken Sie ihn an, bis er hörbar
einrastet.
• Klappen Sie den Schaltkasten hoch und sichern Sie ihn
mit der Halteklammer.
• Bringen Sie die Frontverkleidung an.
18
5.8.1 Netzzuleitung anschließen
Abb. 5.6 Anschluss der Netzleitung
Achtung!
Durch Netz-Einspeisung an falschen Stecker-
Klemmen des Systems ProE kann die Elektronik
zerstört werden.
Klemmen Sie die Netzzuleitung ausschließlich
an den dafür gekennzeichneten Klemmen an!
Die Nennspannung des Netzes muss 230 V betragen; bei
Netzspannungen über 253 V und unter 190 V sind Funk-
tionsbeeinträchtigungen möglich.
Die Netzzuleitung muss über einen festen Anschluss und
eine Trennvorrichtung mit mindestens 3 mm Kontakt-
öffnung (z. B. Sicherungen, Leistungsschalter) ange-
schlossen werden.
• Verlegen Sie die Netzzuleitung zur Anschlussebene im
Schaltkasten wie in Abbildung 5.6 gezeigt.
• Führen Sie die Leitung durch die Geräte
• Sichern Sie die Leitungen mit der Zugentlastung (1).
• Klemmen Sie die Netzzuleitung an den dafür vorgese-
henen Klemmen , N und L des System ProE an (2).
Installations- und Wartungsanleitung ecoCOMPACT
1
7 8 9
L N 3 4
RT 24V
230V RT 230V
2
5
