7 Anpassung an die Heizungsanlage

8 Inspektion und Wartung

7.3

Pumpenleistung einstellen

Die ecoCOMPACT-Geräte sind mit drehzahlgeregelten
Pumpen ausgestattet, die sich selbsttätig an die hydrau-
lischen Verhältnisse der Heizungsanlage anpassen.
Im Bedarfsfall kann die Pumpenleistung unter dem
Diagnosepunkt „d.14" manuell in fünf wählbaren Stufen
von 53, 60, 70, 85 oder 100 % der maximal möglichen
Leistung fest eingestellt werden. Die Drehzahlregelung
„auto" ist damit ausgeschaltet.
400
350
300
250
200
53%
150
60%
100
70%
50
85%
0
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300

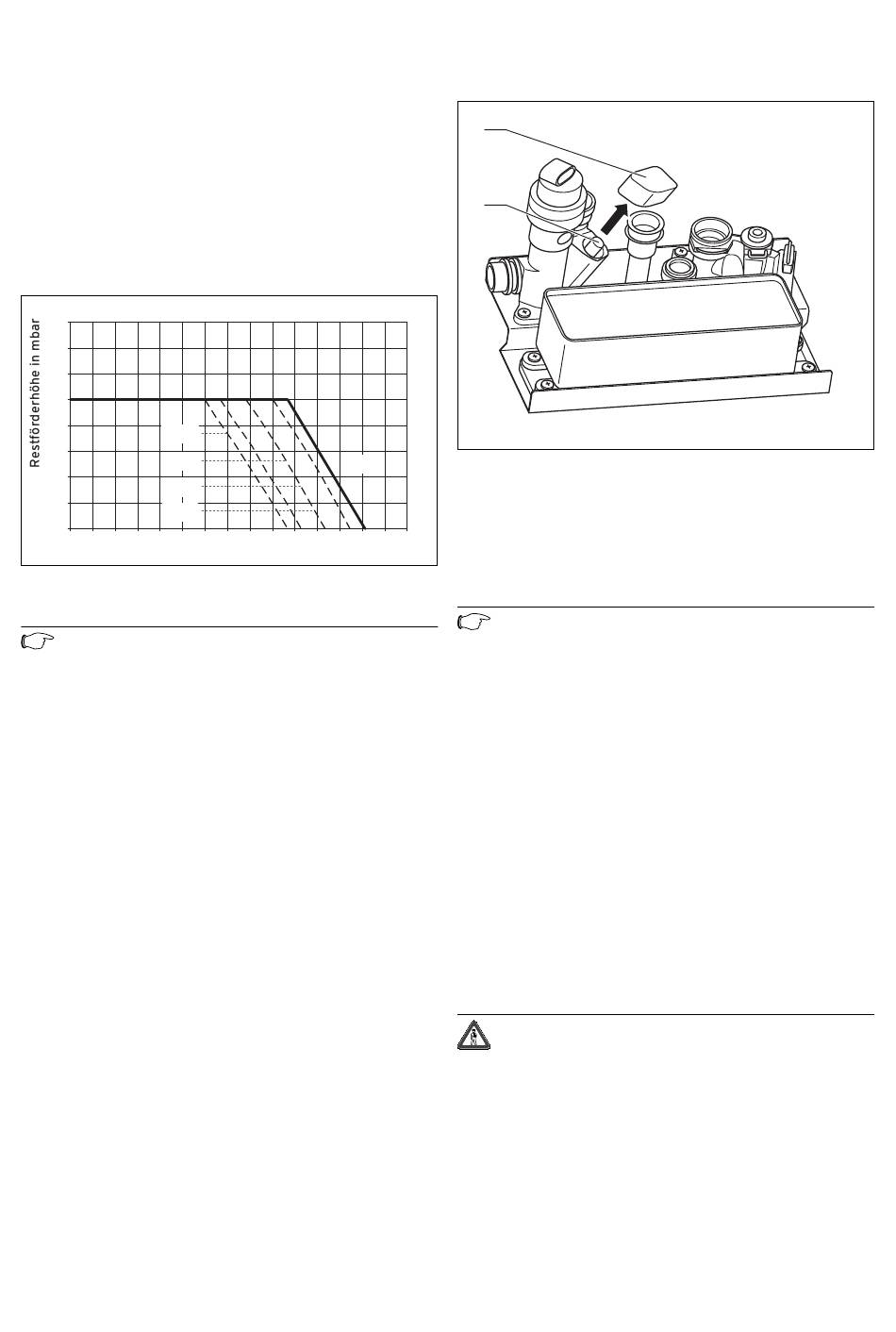

Abb. 7.2 Pumpenkennlinie VSC 246 C-210
Hinweis!
Ist in der Heizungsanlage eine hydraulische
Weiche installiert, so wird empfohlen, die Dreh-
zahlregelung auszuschalten und die Pumpen-
leistung auf 100 % einzustellen.
7.4 Einstellung der Warmwasser-Ladepumpe über-
prüfen
Folgende Einstellungen der Warmwasser-Ladepumpe
werden werkseitig vorgenommen:
Stufe I Nicht benutzt
Stufe II Nicht benutzt
Stufe III VSC 246-C 210
Diese Einstellungen dürfen nicht verändert werden, da
sonst Funktionsstörungen bei der Warmwasserbereitung
auftreten können.
7.5 Überströmventil einstellen
Das Überströmventil befindet sich am Vorrang-
Umschaltventil.
Der Druck ist im Bereich zwischen 170 und 350 mbar ein-
stellbar. Voreingestellt sind ca. 250 mbar (Mittelstellung).
Pro Umdrehung der Einstellschraube ändert sich der
Druck um ca. 10 mbar. Durch Rechtsdrehen erhöht sich
der Druck und durch Linksdrehen senkt er sich.
28
100%
Abb. 7.3 Überströmventil einstellen
• Ziehen Sie die Schutzkappe (1) ab.
• Regulieren Sie den Druck an der Einstellschraube (2).
• Stecken Sie die Schutzkappe wieder auf.
1400 1500
Fördermenge in l/h
7.6
8
8.1
Voraussetzung für dauernde Betriebsbereitschaft und
-sicherheit, Zuverlässigkeit und hohe Lebensdauer ist
eine jährliche Inspektion/Wartung des Gerätes durch den
Fachmann.
Um alle Funktionen des Vaillant Gerätes auf Dauer sicher-
zustellen und um den zugelassenen Serienzustand nicht
zu verändern, dürfen bei Wartungs- und Instand haltungs-
arbeiten nur Original Vaillant Ersatzteile verwendet wer-
den!
1
2

Gasumstellung

Hinweis!
Für die Umrüstung des Gerätes von Erdgas- auf
Propanbetrieb benötigen Sie den Vaillant
Umstell satz Art.-Nr. 202 011.
Für die Umrüstung des Gerätes von Propan- auf
Erdgasbetrieb benötigen Sie den Vaillant
Umstellsatz Art.-Nr. 202 012.
Stellen Sie das Gerät wie im Umstellsatz
beschrieben um, siehe hierzu auch Abbildungen
6.3 und 6.4.
Inspektion und Wartung

Hinweise zur Wartung

Gefahr!
Inspektion, Wartung und Reparaturen dürfen
nur durch einen anerkannten Fachhandwerks-
betrieb durchgeführt werden.
Nicht durchgeführte Inspektionen/Wartungen
können zu Sach- und Personenschäden führen.
Installations- und Wartungsanleitung ecoCOMPACT
